Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 2M MCS510

EAN
3250614319310
Marke
Hager
VPE
6 Stück
Preisgruppe
H20
Preis
 13,30 €
/ Stück *
 13,30 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 2M

MCS510

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (16)
    • Modu­lare Phasen­schiene 6 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • KDN263B

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
       57,18 €  / Stück*
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
       13,68 €  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
       18,50 €  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
       74,20 €  / Stück*
    • KDN451E

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
       158,39 €  / Stück*
    • KDN451D

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
       35,56 €  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       8,69 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       7,10 €  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
       1,61 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       56,91 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       56,91 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       56,91 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       21,10 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       18,17 €  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
       1,21 €  / Stück*
    • KZN024

      Endkappe für Phasenschiene 4 polig (1 Stk.)
       1,31 €  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      10 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Nenn­strom bei -15°C
      10,6 A
    • Nenn­strom bei -10°C
      10,5 A
    • Nenn­strom bei -5°C
      10,4 A
    • Nenn­strom bei 0 °C
      10,4 A
    • Nenn­strom bei 5°C
      10,3 A
    • Nenn­strom bei 10°C
      10,3 A
    • Nenn­strom bei 15°C
      10,2 A
    • Nenn­strom bei 20 °C
      10,1 A
    • Nenn­strom bei 25°C
      10,1 A
    • Nenn­strom bei 30°C
      10 A
    • Nenn­strom bei 35°C
      9,6 A
    • Nenn­strom bei 40 °C
      9,3 A
    • Nenn­strom bei 45 °C
      8,9 A
    • Nenn­strom bei 50 °C
      8,5 A
    • Nenn­strom bei 55°C
      8,1 A
    • Nenn­strom bei 60°C
      7,8 A
    • Nenn­strom bei 65°C
      7,4 A
    • Nenn­strom bei 70°C
      7 A
    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      C
    Kapa­zität
    • Anzahl Module
      2
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect, quick­busbar
    • Typ obere Anschluss­klemme für modu­lare Geräte
      quick­connect
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei flexi­blem Leiter
      1,5 - 4,0 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei massivem Leiter
      1,5 - 4,0 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      3,80 W
    Konnek­ti­vität
    • Anschlussart
      quick­connect
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83,40 mm
    • Breite
      35 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (english)
    PDF
    39,21 MB
    Hager REACH declaration MCS510
    PDF
    Hager RoHS Report MCS510
    PDF

    Downloads

    • Produktbild

      Bild MCS510 | Hager Deutschland

      Produktbild MCS510

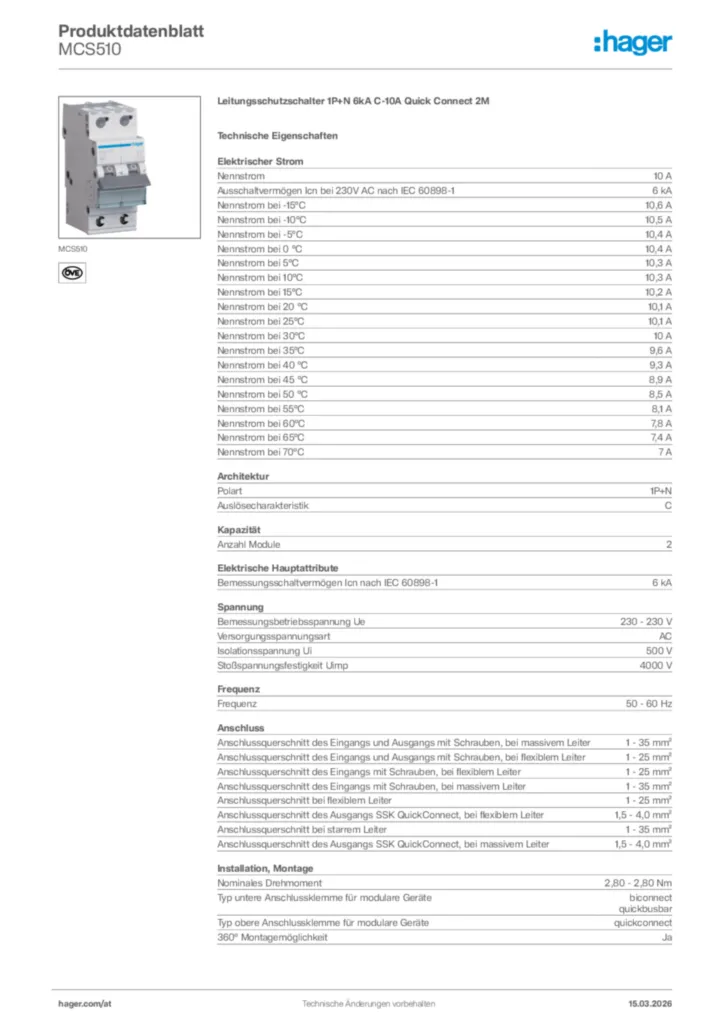

    • Product datasheet

      Bild Hager Produktdatenblatt MCS510 | Hager Deutschland

      Hager Produktdatenblatt MCS510

      Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 2M

      PDF

    • Bestellhilfe

      Bild Planungsvorlage Wohnungs- & Installationsverteiler | Hager Deutschland

      Planungsvorlage Wohnungs- & Installationsverteiler

      Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)

      PDF
      1,18 MB

    • Katalog

      Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

      AT Partnerkatalog 2025/2026

      Gültig ab 01.01.2025

      PDF
      7,66 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-05-05 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-05

      PDF
      749,49 kB
      Bild Konformitätserklärung en-GB 2025-05-05 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-05

      PDF
      753,40 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      HMC499 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      HMC499
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      Preis
       548,65 €
      / Stück *
       548,65 €
      / Stück *
    • 2
      HMC490 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      HMC490
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      Preis
       509,02 €
      / Stück *
       509,02 €
      / Stück *
    • 3
      HMC480 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      HMC480
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      Preis
       448,89 €
      / Stück *
       448,89 €
      / Stück *
    • 4
      HMC399 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      HMC399
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      Preis
       388,77 €
      / Stück *
       388,77 €
      / Stück *
    • 5
      HMC390 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      HMC390
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      Preis
       350,45 €
      / Stück *
       350,45 €
      / Stück *

    Ausschreibungstext

    Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 2M

    Leitungsschutzschalter mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt

    Nennstrom: 10 A
    Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
    Polart: 1P+N
    Auslösecharakteristik: C
    Anzahl Module: 2
    Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
    Isolationsspannung Ui: 500 V
    Stoßspannungsfestigkeit: 4000 V
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
    Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

    Fabrikat : Hager oder gleichwertig
    Artikel : MCS510
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
