LS-Schalter 1polig 6kA C-40A 1M • MCN140 | Hager
Location Österreich

  • Better buildings. Better tomorrows.

    • Menu
    Account
    EAN
    3250614311192
    Marke
    Hager
    VPE
    12 Stück
    Preisgruppe
    H20

    Leitungsschutzschalter 1 polig 6kA C-Charakteristik 40A 1 Modul MCN140

    Preis
     12,10 €
    / Stück *

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Verbin­dungs­kabel für Vertei­ler­felder 2 Produkte verfügbar

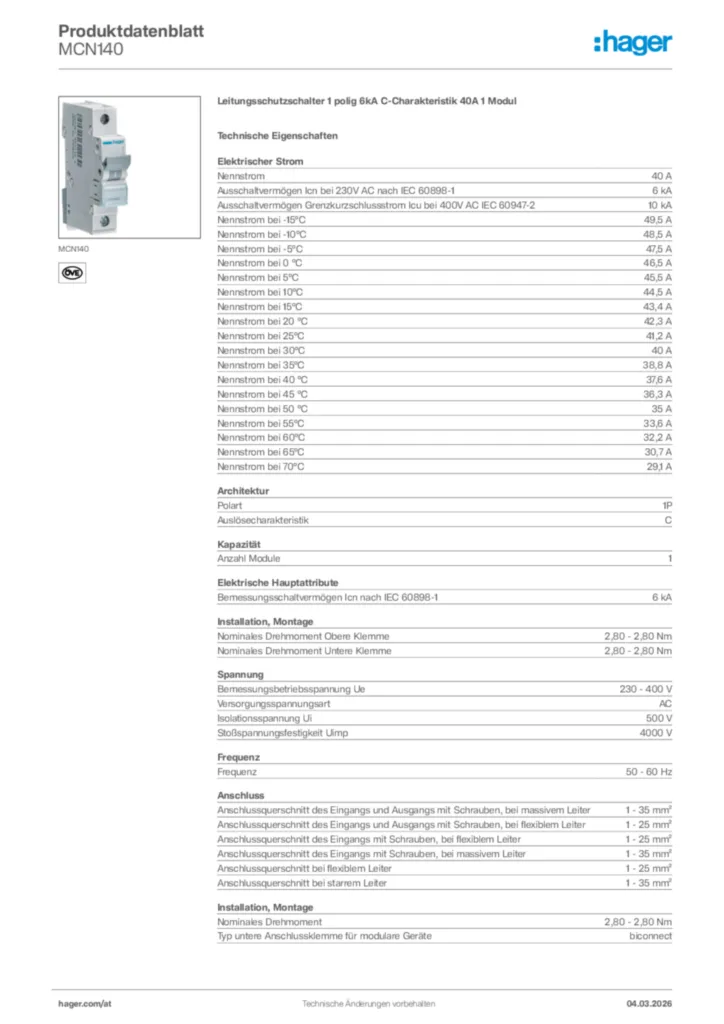

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      40 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
      10 kA
    • Nenn­strom bei -15°C
      49,5 A
    • Nenn­strom bei -10°C
      48,5 A
    • Nenn­strom bei -5°C
      47,5 A
    • Nenn­strom bei 0 °C
      46,5 A
    • Nenn­strom bei 5°C
      45,5 A
    • Nenn­strom bei 10°C
      44,5 A
    • Nenn­strom bei 15°C
      43,4 A
    • Nenn­strom bei 20 °C
      42,3 A
    • Nenn­strom bei 25°C
      41,2 A
    • Nenn­strom bei 30°C
      40 A
    • Nenn­strom bei 35°C
      38,8 A
    • Nenn­strom bei 40 °C
      37,6 A
    • Nenn­strom bei 45 °C
      36,3 A
    • Nenn­strom bei 50 °C
      35 A
    • Nenn­strom bei 55°C
      33,6 A
    • Nenn­strom bei 60°C
      32,2 A
    • Nenn­strom bei 65°C
      30,7 A
    • Nenn­strom bei 70°C
      29,1 A
    Archi­tektur
    • Polart
      1P
    Kapa­zität
    • Anzahl Module
      1
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 400 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1 - 35 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - +70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      4,80 W
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      17,50 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-11-20
    PDF
    67,85 MB
    Hager REACH declaration MCN140
    PDF
    Hager RoHS Report MCN140
    PDF

    Downloads

    Mehr Downloads

    Ausschreibungstext

    Leitungsschutzschalter 1 polig 6kA C-Charakteristik 40A 1 Modul

    Leitungsschutzschalter nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

    Nennstrom: 40 A
    Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
    Polart: 1P
    Auslösecharakteristik: C
    Anzahl Module: 1
    Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
    Isolationsspannung Ui: 500 V
    Stoßspannungsfestigkeit: 4000 V
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
    Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

    Fabrikat : Hager oder gleichwertig
    Artikel : MCN140
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert!
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
