            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul

            Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul

            MCN106

            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            MCN106 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul
            • Reihen­ein­bau­ge­räte

            Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul MCN106

            EAN
            3250614311123
            Marke
            Hager
            VPE
            12 Stück
            Preisgruppe
            H20
            Preis
            8,25 €
            / Stück *
             8,25 €
            / Stück *

            You have to log in with your myHager profile to see prices and to order.

            Einer Liste hinzufügen
            Einer Liste hinzufügen

            Melden Sie sich an, um eine Produktliste zu erstellen

            Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

            Ein Konto erstellen Anmelden
            • Zubehör
            • Technische Merkmale
            • Umweltwert
            • Downloads
            • Weitere Produkte
            • Ausschreibungstext

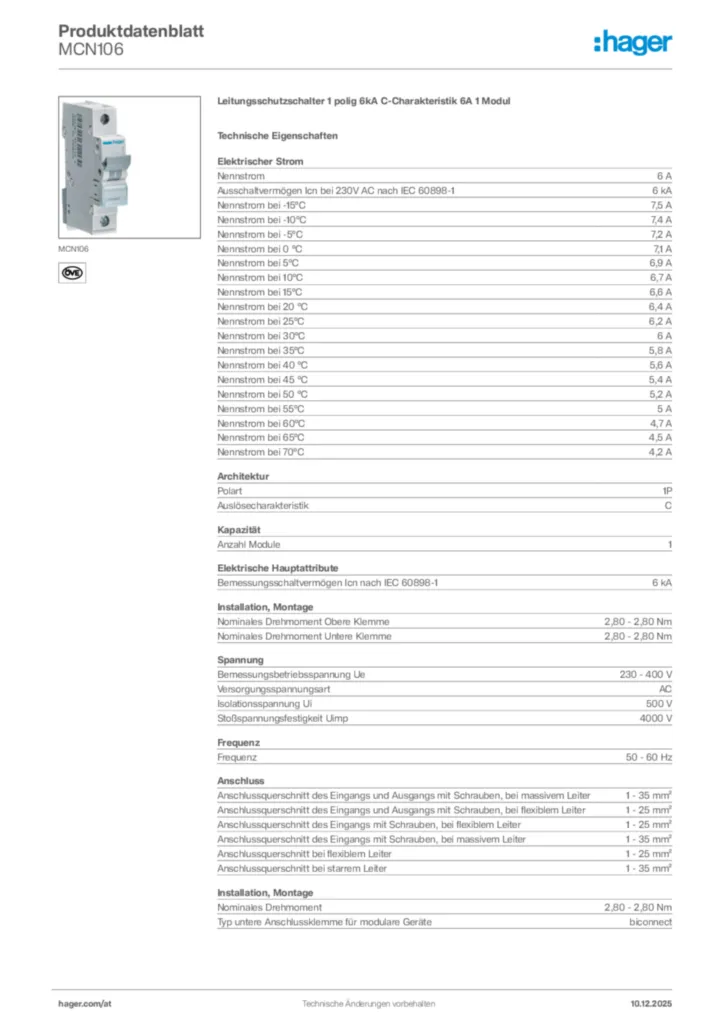

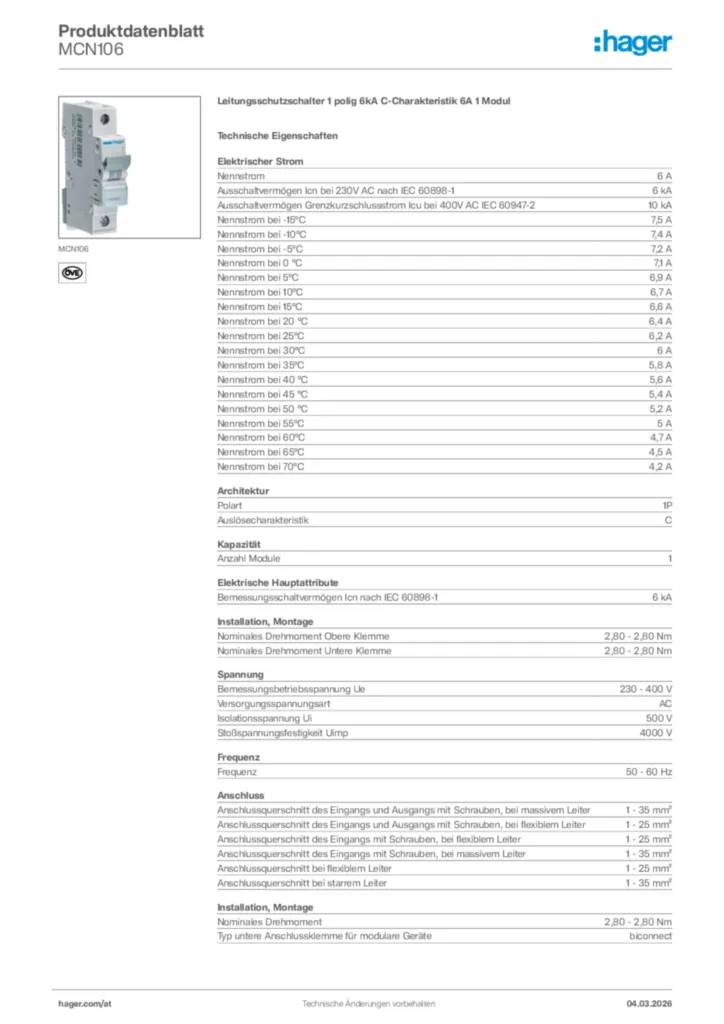

            Datenblatt

            Vervollständigen Sie Ihr System

            Optionales Zubehör

            • Verbin­dungs­kabel für Vertei­ler­felder 2 Produkte verfügbar
            • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
            • Hilfs­schal­ter­block 2 Produkte verfügbar
            • Arbeitsstromaus­löser 2 Produkte verfügbar
            • Unter­span­nungs­aus­löser 2 Produkte verfügbar
            • Mehr sehen 2 weitere Produkte verfügbar

            Vervollständigen Sie Ihr System

            • Verbin­dungs­kabel für Vertei­ler­felder
            • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
            • Hilfs­schal­ter­block
            • Arbeitsstromaus­löser
            • Unter­span­nungs­aus­löser
            • Verrie­ge­lungs­funk­ti­onen
            • K67C

              Kabelbrücke NYAF 10 mm²,110mm lang, Stift, Farbe schwarz

               4,34 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • K67H

              Kabelbrücke NYAF 6 mm², 110mm lang, Stift, Farbe schwarz

               2,69 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • LZ060

              Distanzstück für Wärmeentlastung

               1,61 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZ201

              Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V

               18,17 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZ202

              Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V

               21,10 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZ203

              Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC

               56,91 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZ204

              Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC

               56,91 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZ205

              Unterspannungsauslöser für MCB RCBO < 125A 48V DC

               56,91 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZ206

              Unterspannungsauslöser für MCB RCBO < 125A 230V AC

               56,91 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZN175

              Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter

               8,69 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen
            • MZN176

              Plombierdraht zum Plombieren der Modulargeräte

               7,10 €  / Stück*
              Einer Liste hinzufügen
              Einer Liste hinzufügen

            Technische Merkmale

            Elek­tri­scher Strom
            • Nenn­strom
              6 A
            • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
              6 kA
            • Nenn­strom bei -15°C
              7,5 A
            • Nenn­strom bei -10°C
              7,4 A
            • Nenn­strom bei -5°C
              7,2 A
            • Nenn­strom bei 0 °C
              7,1 A
            • Nenn­strom bei 5°C
              6,9 A
            • Nenn­strom bei 10°C
              6,7 A
            • Nenn­strom bei 15°C
              6,6 A
            • Nenn­strom bei 20 °C
              6,4 A
            • Nenn­strom bei 25°C
              6,2 A
            • Nenn­strom bei 30°C
              6 A
            • Nenn­strom bei 35°C
              5,8 A
            • Nenn­strom bei 40 °C
              5,6 A
            • Nenn­strom bei 45 °C
              5,4 A
            • Nenn­strom bei 50 °C
              5,2 A
            • Nenn­strom bei 55°C
              5 A
            • Nenn­strom bei 60°C
              4,7 A
            • Nenn­strom bei 65°C
              4,5 A
            • Nenn­strom bei 70°C
              4,2 A
            Archi­tektur
            • Polart
              1P
            • Auslö­se­cha­rak­te­ristik
              C
            Kapa­zität
            • Anzahl Module
              1
            Elek­tri­sche Haupt­at­tri­bute
            • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
              6 kA
            Instal­la­tion, Montage
            • Nomi­nales Dreh­mo­ment Obere Klemme
              2,80 - 2,80 Nm
            • Nomi­nales Dreh­mo­ment Untere Klemme
              2,80 - 2,80 Nm
            • Nomi­nales Dreh­mo­ment
              2,80 - 2,80 Nm
            • Typ untere Anschluss­klemme für modu­lare Geräte
              biconnect
            • Typ obere Anschluss­klemme für modu­lare Geräte
              Schrau­b­an­schluss
            • 360° Monta­gemög­lich­keit
              Ja
            Span­nung
            • Bemes­sungs­be­triebss­pan­nung Ue
              230 - 400 V
            • Versor­gungs­span­nungsart
              AC
            • Isola­ti­onss­pan­nung Ui
              500 V
            • Stoß­span­nungs­fes­tig­keit
              4000 V
            Frequenz
            • Frequenz
              50 - 60 Hz
            Anschluss
            • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
              1 - 35 mm²
            • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
              1 - 25 mm²
            • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
              1 - 25 mm²
            • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
              1 - 35 mm²
            • Anschluss­quer­schnitt bei flexi­blem Leiter
              1 - 25 mm²
            • Anschluss­quer­schnitt bei starrem Leiter
              1 - 35 mm²
            Sicherheit
            • IP-Klasse (Ingress Protec­tion)
              IP20
            Einsatz­be­din­gungen
            • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
              2
            • Ener­gie­be­gren­zungs­klasse I²t
              3
            • Luft­feuch­tig­keits­schutz
              Für alle Klima­be­reiche
            • Betrieb­stem­pe­ratur
              -25 - 70 °C
            Leis­tung
            • Gesamt­ver­lust­leis­tung unter Nenn­strom
              1,30 W
            Konnek­ti­vität
            • Anschlussart
              Schrau­b­an­schluss
            • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
              Ausge­rich­tete Klemmen
            • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
              Ausge­rich­tete Klemmen
            Abmes­sungen
            • Höhe
              83 mm
            • Breite
              17,50 mm
            • Tiefe
              70 mm

            Umweltwert

            Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

            RoHS-konform Ja

            Zertifizierungen und Dokumente

            PEP - MCB 1P 6kA B-16A, 1 module (english)
            PDF
            39,21 MB
            REACH declaration MCN106 (english)
            PDF
            103,10 kB
            RoHS declaration MCN106 (english)
            PDF
            103,59 kB

            Downloads

            • Produktbild

              Bild MCN106 | Hager Deutschland

              Produktbild MCN106

            • Katalog

              Bild AT Partnerkatalog 2025/2026  | Hager Deutschland

              AT Partnerkatalog 2025/2026

              Gültig ab 01.01.2025

              PDF
              7,66 MB
            • Technischer Anhang (Einzelprodukt)

              Bild Verlustleistungsdatenblatt | Hager Deutschland

              Verlustleistungsdatenblatt

              Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

              PDF
              847,80 kB
            • Konformitätserklärung

              Bild EU Declaration of Conformity | Hager Deutschland

              EU Declaration of Conformity

              Konformitätserklärung en-GB 2024-10-17

              PDF
              536,96 kB
              Bild UKCA Declaration of Conformity | Hager Deutschland

              UKCA Declaration of Conformity

              Konformitätserklärung en-GB 2024-10-17

              PDF
              541,80 kB
            Mehr Downloads

            Weitere Produkte zu diesem System

              5
            • 1
              MBS116 - Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul
              MBS116
              Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul
              Preis
               6,78 €
              / Stück *
               6,78 €
              / Stück *
            • 2
              MBS316 - Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module
              MBS316
              Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module
              Preis
               36,63 €
              / Stück *
               36,63 €
              / Stück *
            • 3
              MCS116 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul
              MCS116
              Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul
              Preis
               6,78 €
              / Stück *
               6,78 €
              / Stück *
            • 4
              MCS316 - Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module
              MCS316
              Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module
              Preis
               36,63 €
              / Stück *
               36,63 €
              / Stück *
            • 5
              MBN116 - Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul
              MBN116
              Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul
              Preis
               6,51 €
              / Stück *
               6,51 €
              / Stück *

            Ausschreibungstext

            Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A 1 Modul

            Leitungsschutzschalter nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

            Nennstrom: 6 A
            Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
            Polart: 1P
            Auslösecharakteristik: C
            Anzahl Module: 1
            Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
            Isolationsspannung Ui: 500 V
            Stoßspannungsfestigkeit: 4000 V
            Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
            Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
            Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

            Fabrikat : Hager oder gleichwertig
            Artikel : MCN106
            gewähltes Fabrikat/Typ: '___________/___________'
            liefern, montieren und betriebsfertig anschließen.

            Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

            Kopiert!
            *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.

            Kompetenzfelder für Wohn- & Zweckbau

            • Energieverteilung
            • Leitungsführung & Raumanschlusssysteme
            • Gebäudeautomation





            Kontakt & Service

            • Kontakt
            • Unser Team
            • Download-Center

            Unternehmen

            • Über uns
            • Nachhaltigkeit
            • Karriere

            Wer wir sind

            Wir gestalten die elek­tri­sche Welt von morgen.

            Als führender Anbieter von Lösungen und Dienstleistungen für elektrotechnische Installationen in Wohn-, Industrie- und Gewerbeimmobilien gehören wir zu den Innovationsführern der Branche. For you, with you.

            Folgen Sie uns

            • Impressum
            • Datenschutzerklärung
            • Cookies
            • Sicherheitslücken melden
            • AGBs



            Hager Electro Ges.m.b.H.
            Dieselgasse 3
            2333 Leopoldsdorf
