Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 2M MBS506

Name: MBS506
Brand: Hager
SKU: MBS506
Price: 16.63 EUR

EAN

3250614319006

Marke

Hager

VPE

6 Stück

Preisgruppe

H20

Preis

16,63 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar

Technische Merkmale

Nennstrom

6 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA
Nennstrom bei -15°C

7,5 A
Nennstrom bei -10°C

7,4 A
Nennstrom bei -5°C

7,2 A
Nennstrom bei 0 °C

7,1 A
Nennstrom bei 5°C

6,9 A
Nennstrom bei 10°C

6,7 A
Nennstrom bei 15°C

6,6 A
Nennstrom bei 20 °C

6,4 A
Nennstrom bei 25°C

6,2 A
Nennstrom bei 30°C

6 A
Nennstrom bei 35°C

5,8 A
Nennstrom bei 40 °C

5,6 A
Nennstrom bei 45 °C

5,4 A
Nennstrom bei 50 °C

5,2 A
Nennstrom bei 55°C

5 A
Nennstrom bei 60°C

4,7 A
Nennstrom bei 65°C

4,5 A
Nennstrom bei 70°C

4,2 A

Polart

1P+N
Auslösecharakteristik

B

Anzahl Module

2

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar
Typ obere Anschlussklemme für modulare Geräte

quickconnect
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 35 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter

1,5 - 4,0 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

2,50 W

Anschlussart

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83,40 mm
Breite

35 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

Hager REACH declaration MBS506

PDF

Hager RoHS Report MBS506

PDF

Downloads

Produktbild

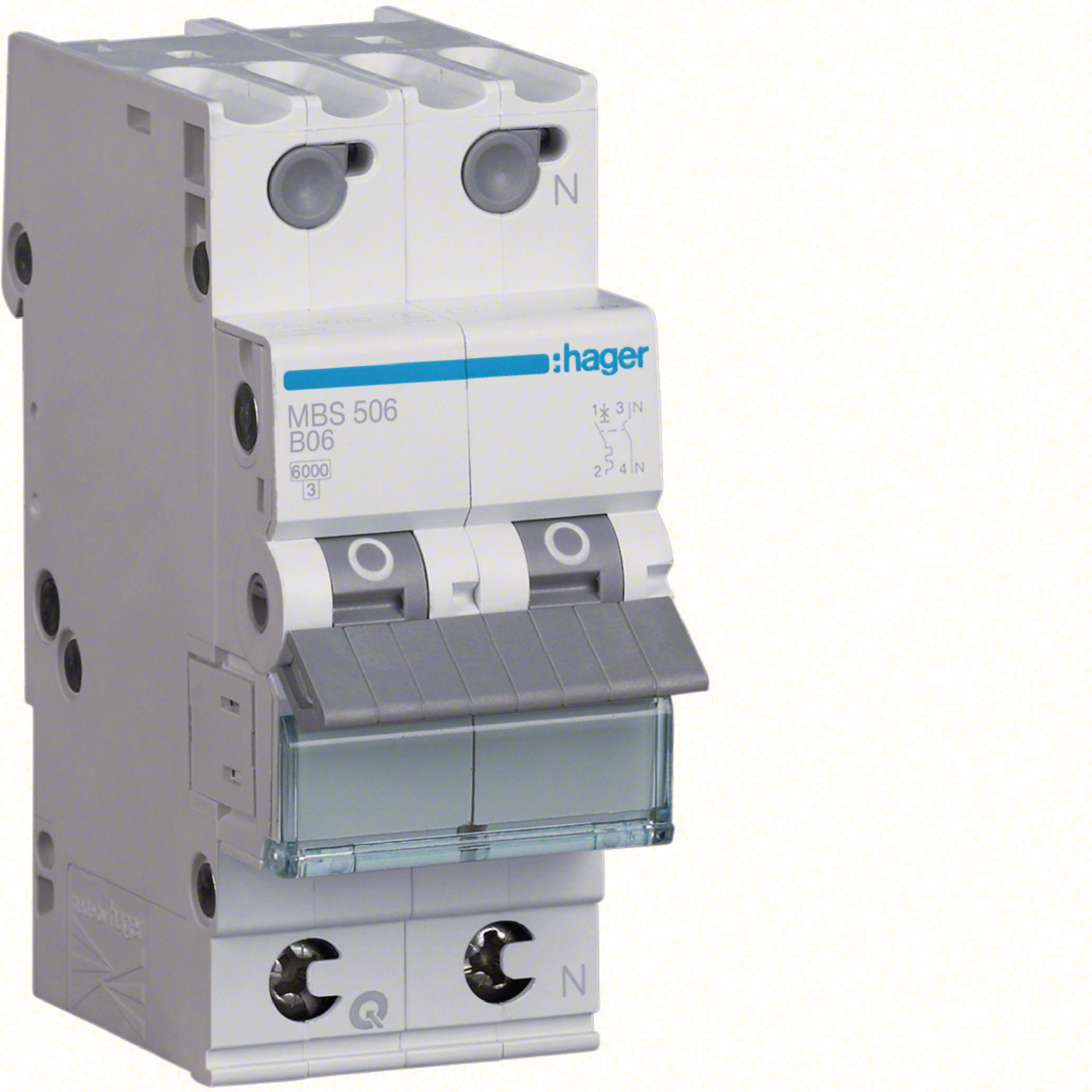

Produktbild MBS506
Product datasheet

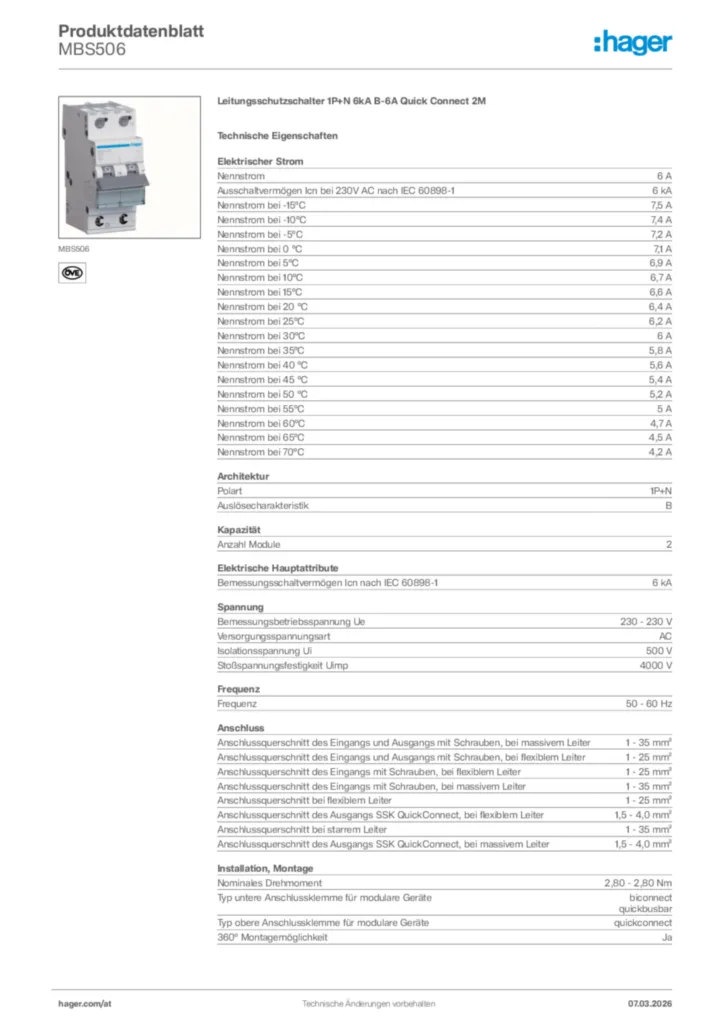

Hager Produktdatenblatt MBS506

Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 2M

PDF
Bestellhilfe

Planungsvorlage Wohnungs- & Installationsverteiler

Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)

PDF

1,18 MB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Konformitätserklärung

Konformitätserklärung en-GB 2025-05-05

PDF

749,49 kB

Konformitätserklärung en-GB 2025-05-05

PDF

753,40 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 2M

Leitungsschutzschalter mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung

Nennstrom: 6 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Polart: 1P+N
Auslösecharakteristik: B
Anzahl Module: 2
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : MBS506
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
