Reiheneinbaugeräte

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 63A QuickConnect 1 Modul MBS163

Name: MBS163
Brand: Hager
SKU: MBS163
Price: 25.58 EUR

EAN

3250614314797

Marke

Hager

VPE

12 Stück

Preisgruppe

H20

Preis

25,58 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

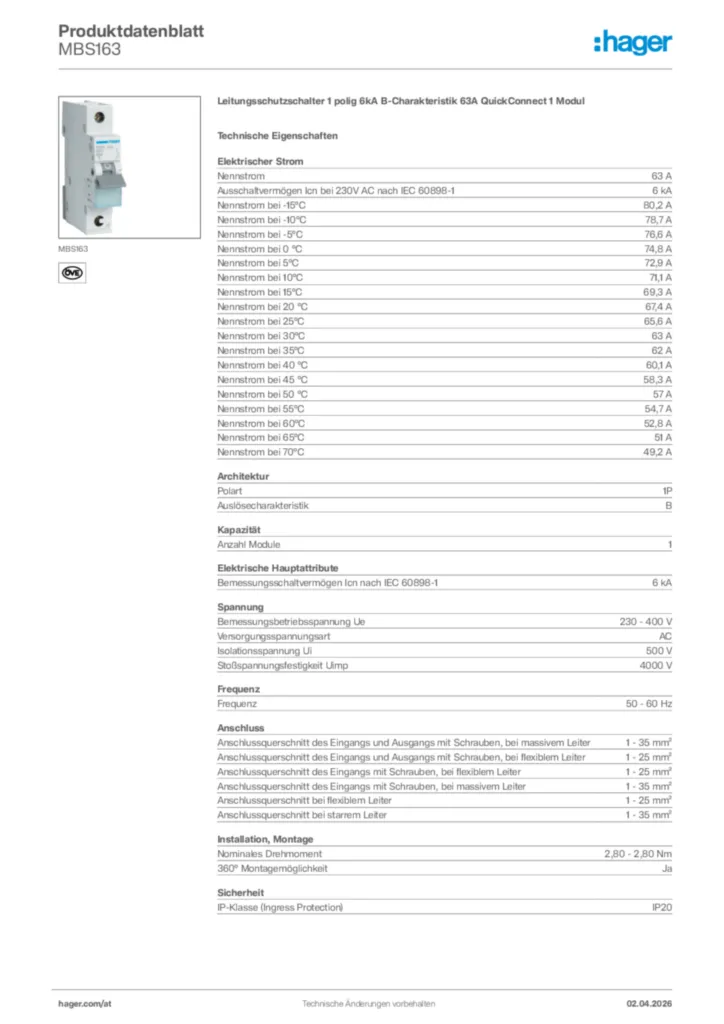

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 2 Produkte verfügbar

Technische Merkmale

Nennstrom

63 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA
Nennstrom bei -15°C

80,2 A
Nennstrom bei -10°C

78,7 A
Nennstrom bei -5°C

76,6 A
Nennstrom bei 0 °C

74,8 A
Nennstrom bei 5°C

72,9 A
Nennstrom bei 10°C

71,1 A
Nennstrom bei 15°C

69,3 A
Nennstrom bei 20 °C

67,4 A
Nennstrom bei 25°C

65,6 A
Nennstrom bei 30°C

63 A
Nennstrom bei 35°C

62 A
Nennstrom bei 40 °C

60,1 A
Nennstrom bei 45 °C

58,3 A
Nennstrom bei 50 °C

57 A
Nennstrom bei 55°C

54,7 A
Nennstrom bei 60°C

52,8 A
Nennstrom bei 65°C

51 A
Nennstrom bei 70°C

49,2 A

Polart

1P
Auslösecharakteristik

B

Anzahl Module

1

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Nominales Drehmoment

2,80 - 2,80 Nm
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

7,40 W

Anschlussart

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83,40 mm
Breite

17,50 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
