NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss LVSG00TRPX
EAN
4049857124596
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
438,83 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 1 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe123 mm
Anschluss
-
Anschluss-/SteckertypRahmenklemme
Architektur
-
Polanzahl3
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Elektrischer Schutz
-
Mit FehleranzeigeNein
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
Konnektivität
-
AnschlussartDirektanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Sicherung
-
SicherungsgrößeNH00
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

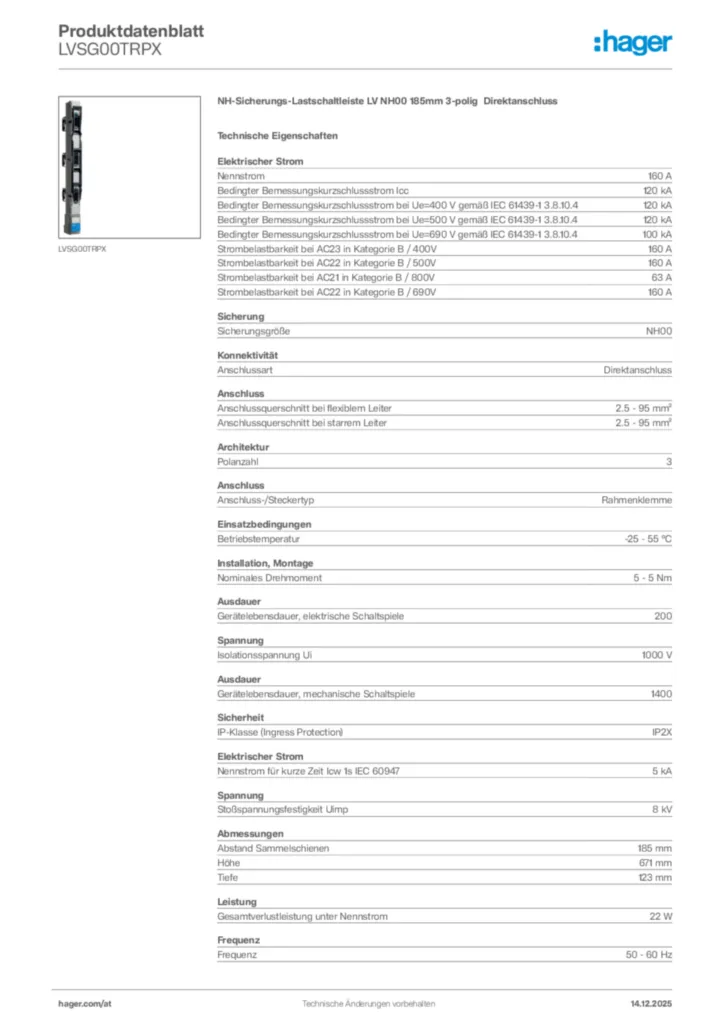

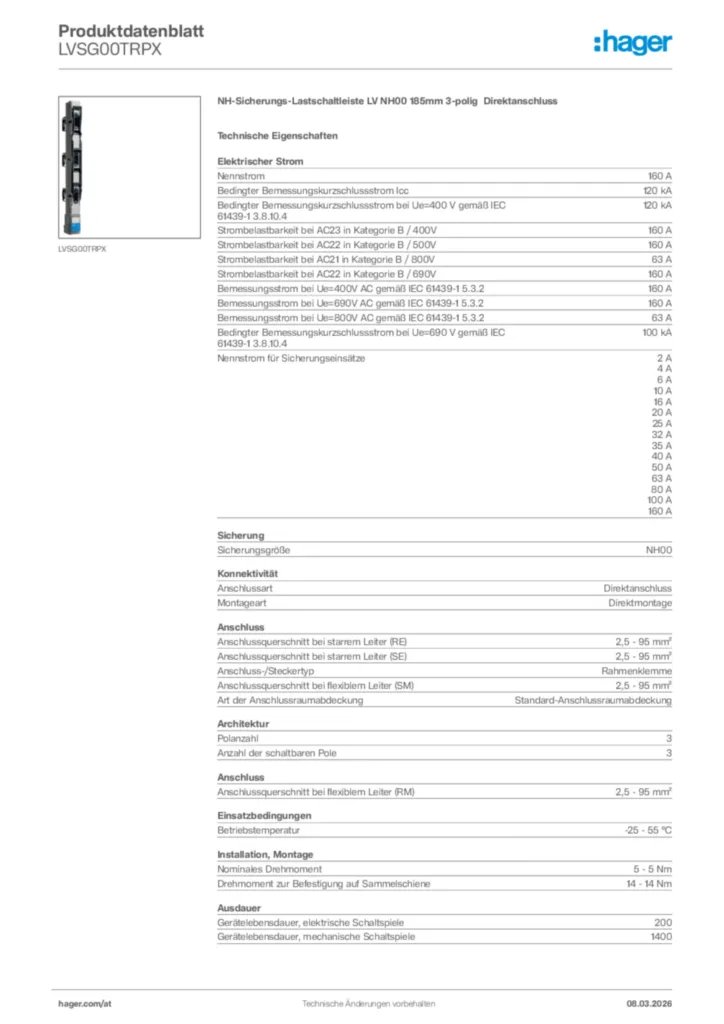

Product datasheet
Hager Produktdatenblatt LVSG00TRPX
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Eh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,57 MB
Montageanleitung für LVSG00TRP, LVSR00TSP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig (DE, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,57 MB
Notice d´instruction pour sectionneur HPC á fusibles 00/185 mm 3P Eh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,57 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00SPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 HakenPreis361,11 €/ Stück * -
2
LVSG00TSPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8Preis405,30 €/ Stück * -
3
LVS00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis273,75 €/ Stück * -
4
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis273,75 €/ Stück * -
5
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1Preis168,25 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm², für den Wandlereinsatz.
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 5 - 5 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG00TRPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm², für den Wandlereinsatz.
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 5 - 5 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG00TRPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
