Sicherungsunterteil NH2 3x400A Sammelschiene 60mm Universalanschluss M10 LT253U
Preis
€ 479,21
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 6 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar
Optionales Zubehör
-
LZ255Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
€ 178,93 / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
€ 191,18 / Stück* -
LZ256Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
€ 184,31 / Stück* -
LZ258
Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
€ 195,76 / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
€ 210,01 / Stück* -
LZ261Stromwandler für LT NH1-3 600/5A 2, 5VA Klasse 0, 5S
€ 353,38 / Stück*
-
LZ152
Prismenklemmensatz LT 3-polig für NH2-Trenner für Cu/Al-Leiter 120-240mm², 3 St.
€ 121,41 / Stück* -
LZ155Prismenklemmensatz LT für NH2 2x 70-120mm², 3-polig für Cu/Al-Leiter, Set=3 St.
€ 257,82 / Stück* -
LZ058Prismenklemmensatz LT 3-polig für NH2-Trenner für CU-Leiter 120-240mm² Set=3 St.
€ 93,49 / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN400 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094715,20 kA
Sicherung
-
SicherungsgrößeNH2
Architektur
-
Polanzahl3
Anschluss
-
Anschluss-/Steckertyp AusgangM10 Anschluss
-
Anschluss-/Steckertyp EingangM10 Anschluss
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Typ der AusgangsverbindungSchraubanschluss
-
Anschlussart EingangSchraubanschluss
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene8 - 8 Nm
-
Montage aufSammelschienensystem
-
Vertikale Montage möglichJa
Leistung
-
Leistungsabgabe bei IN37 W
-
Leistungsabgabe bei Volllast139 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements34 W
Spannung
-
Isolationsspannung Ui1000 V
-
Bemessungsbetriebsspannung Ue400 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Konnektivität
-
MontageartSchraubbefestigung
Abmessungen
-
Breite/Dicke Sammelschiene12 - 30 mm
-
Abstand Sammelschienen60 mm
-
Länge130 mm
-
Breite210 mm
-
Höhe308 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 55 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 55 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

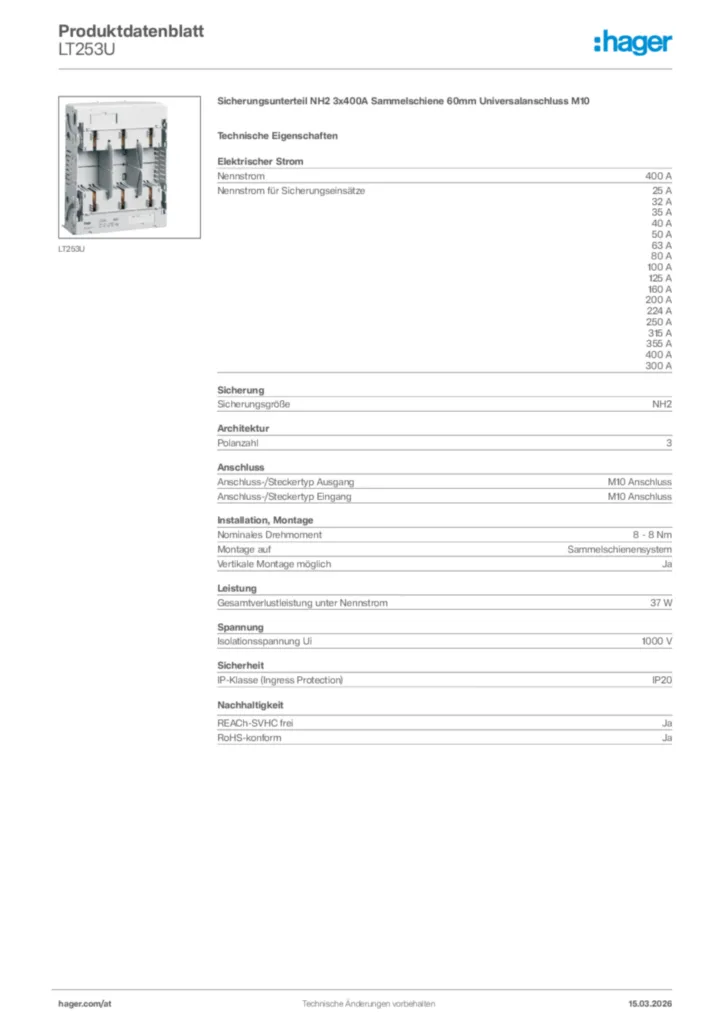

Hager Produktdatenblatt LT253U
Sicherungsunterteil NH2 3x400A Sammelschiene 60mm Universalanschluss M10
PDF -
Montageanleitung

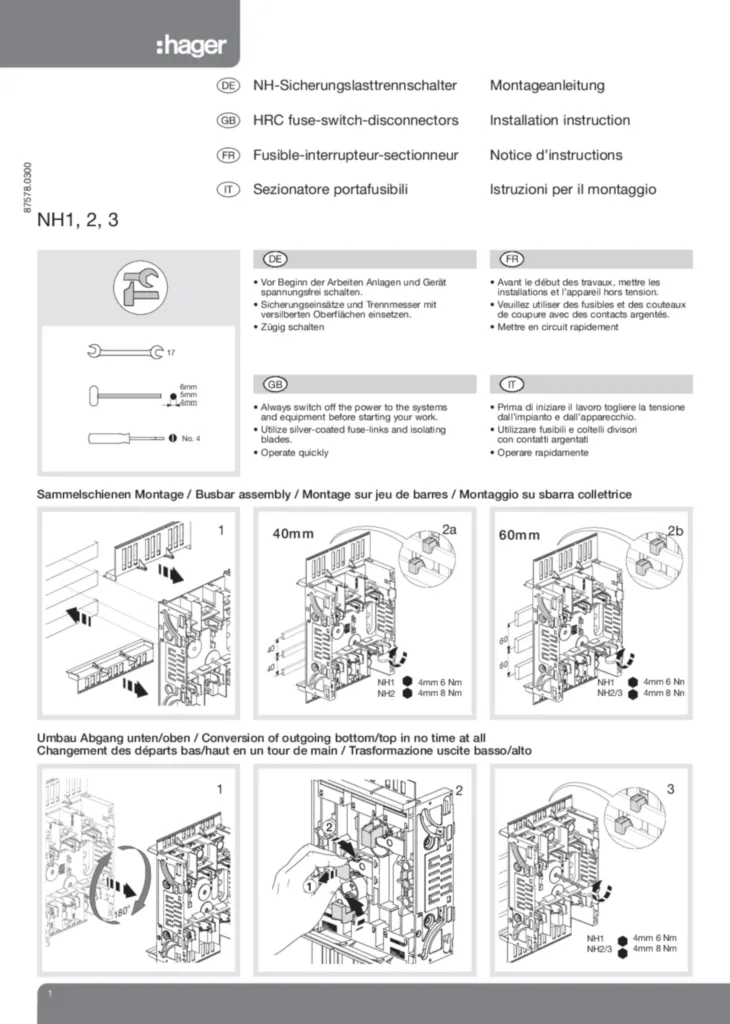

HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Montageanleitung International 2026-10-14
PDF1,47 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung

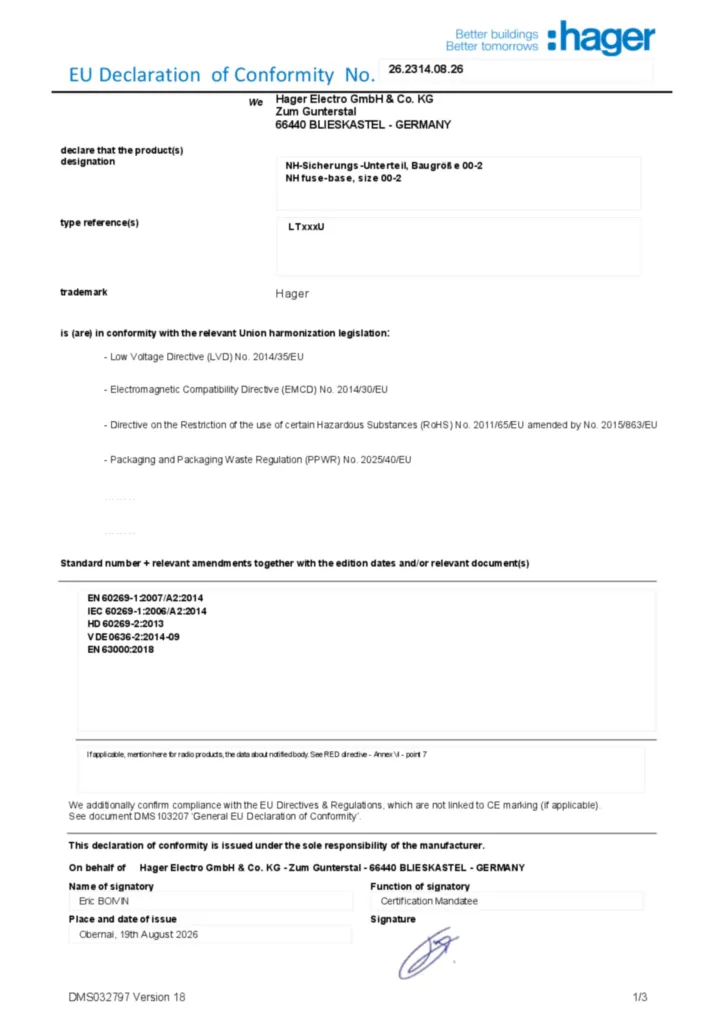

Konformitätserklärung en-GB 2026-08-24
PDF246,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LZ160Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.Preis€ 39,11/ Stück *
-
2
LT050USicherungsunterteil NH00 3x160A Aufbau Zu + Ab: Rahmenklemme 70 mm²Preis€ 85,65/ Stück * -
3
LT250USicherungsunterteil NH2 3x400A Montageplatte Zu- und Abgang Schraubanschluss M10Preis€ 417,90/ Stück * -
4
LT153USicherungsunterteil NH1 3x250A Sammelschiene 60mm Universalanschluss M10Preis€ 366,30/ Stück * -
5
LL217USicherungsleistenunterteil NH2/185mm mit V-Alu AnschlussklemmePreis€ 679,34/ Stück *
Ausschreibungstext
Sicherungsunterteil NH2 3x400A Sammelschiene 60mm Universalanschluss M10
NH-Sicherungsunterteile
Nennstrom: 400 A
Nennstrom für Sicherungseinsätze: 25 A
32 A
35 A
40 A
50 A
63 A
80 A
100 A
125 A
160 A
200 A
224 A
250 A
315 A
355 A
400 A
Sicherungsgröße: NH2
Polanzahl: 3
Anschluss-/Steckertyp Ausgang: M10 Anschluss
Anschluss-/Steckertyp Eingang: M10 Anschluss
Nominales Drehmoment: 8 - 8 Nm
Montage auf: Sammelschienensystem
Gesamtverlustleistung unter Nennstrom: 37 W
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : LT253U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH-Sicherungsunterteile
Nennstrom: 400 A
Nennstrom für Sicherungseinsätze: 25 A
32 A
35 A
40 A
50 A
63 A
80 A
100 A
125 A
160 A
200 A
224 A
250 A
315 A
355 A
400 A
Sicherungsgröße: NH2
Polanzahl: 3
Anschluss-/Steckertyp Ausgang: M10 Anschluss
Anschluss-/Steckertyp Eingang: M10 Anschluss
Nominales Drehmoment: 8 - 8 Nm
Montage auf: Sammelschienensystem
Gesamtverlustleistung unter Nennstrom: 37 W
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : LT253U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
