Sicherungsunterteil NH1 3x250A Sammelschiene 60mm Universalanschluss M10 LT153U
Preis
€ 366,30
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 6 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ255Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
€ 178,93 / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
€ 191,18 / Stück* -
LZ256Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
€ 184,31 / Stück* -
LZ258
Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
€ 195,76 / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
€ 210,01 / Stück* -
LZ261Stromwandler für LT NH1-3 600/5A 2, 5VA Klasse 0, 5S
€ 353,38 / Stück*
-
LZ151
Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu/Al-Leiter 70-150mm², 3 St.
€ 110,60 / Stück* -
LZ154Prismenklemmensatz LT für NH1 2x 35-70mm², 3-polig für Cu/Al-Leiter, Set = 3 St.
€ 231,59 / Stück* -
LZ057Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu-Leiter 70-150mm², Set=3 St.
€ 81,81 / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN250 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609478,60 kA
Sicherung
-
SicherungsgrößeNH1
Architektur
-
Polanzahl3
Anschluss
-
Anschluss-/Steckertyp AusgangM10 Anschluss
-
Anschluss-/Steckertyp EingangM10 Anschluss
-
Anschlussquerschnitt bei starrem Leiter6 - 150 mm²
-
Anschlussquerschnitt bei flexiblem Leiter6 - 150 mm²
-
Typ der AusgangsverbindungSchraubanschluss
-
Anschlussart EingangSchraubanschluss
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
-
Montage aufSammelschienensystem
-
Vertikale Montage möglichJa
Leistung
-
Leistungsabgabe bei IN20 W
-
Leistungsabgabe bei Volllast89 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements23 W
Spannung
-
Isolationsspannung Ui1000 V
-
Bemessungsbetriebsspannung Ue400 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Konnektivität
-
MontageartSchraubbefestigung
Abmessungen
-
Breite/Dicke Sammelschiene12 - 30 mm
-
Abstand Sammelschienen60 mm
-
Länge110 mm
-
Breite184 mm
-
Höhe306 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 55 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 55 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

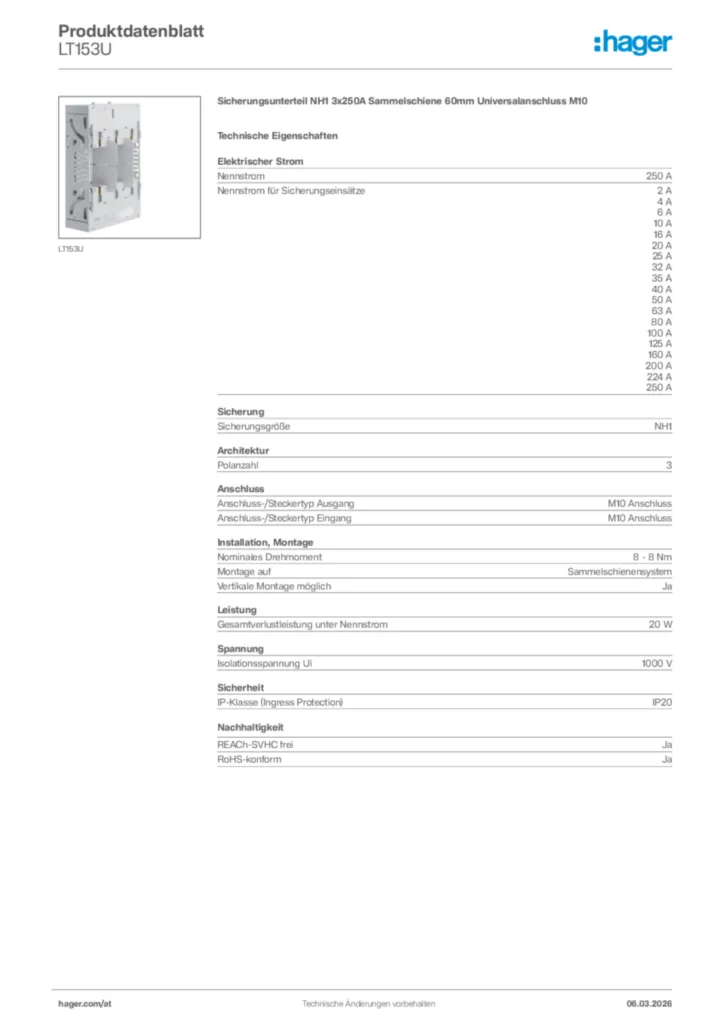

Hager Produktdatenblatt LT153U
Sicherungsunterteil NH1 3x250A Sammelschiene 60mm Universalanschluss M10
PDF -
Montageanleitung
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Montageanleitung International 2026-10-14
PDF1,47 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -

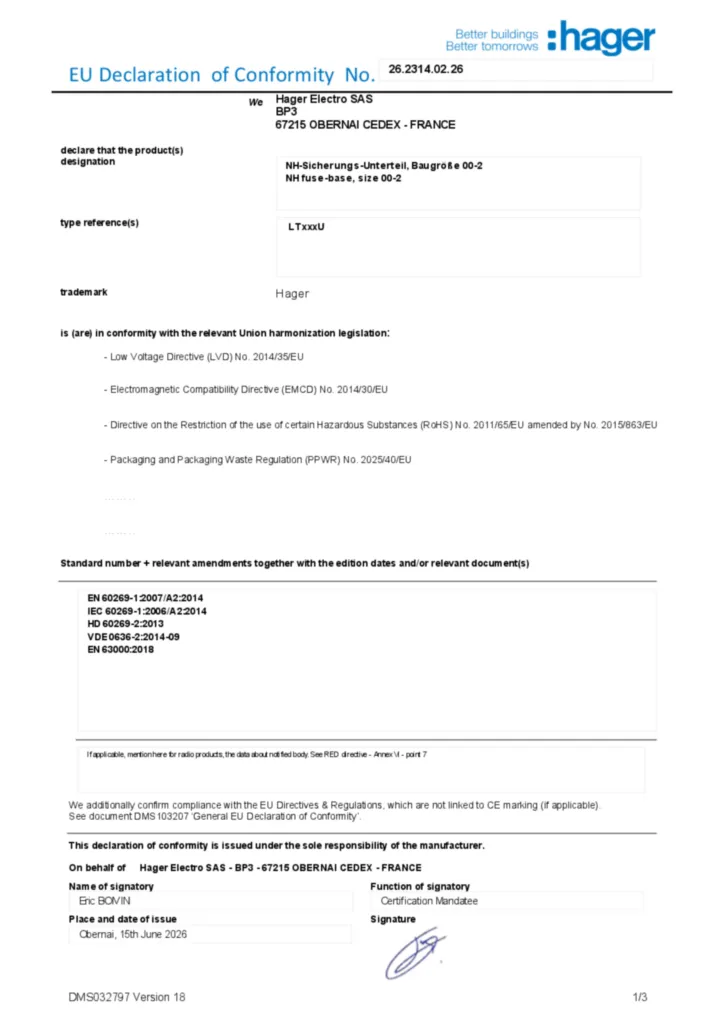

Konformitätserklärung
Konformitätserklärung en-GB 2026-08-24
PDF246,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LZ160Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.Preis€ 39,11/ Stück *
-
2
LT150USicherungsunterteil NH1 3x250A Montageplatte Zu- und Abgang Schraubanschluss M10Preis€ 295,37/ Stück * -
3
LT056USicherungsunterteil NH00 3x160A Sammelschiene 60mm Rahmenklemme 95mm²Preis€ 114,39/ Stück * -
4
LL217USicherungsleistenunterteil NH2/185mm mit V-Alu AnschlussklemmePreis€ 679,34/ Stück * -
5
LT050USicherungsunterteil NH00 3x160A Aufbau Zu + Ab: Rahmenklemme 70 mm²Preis€ 85,65/ Stück *
Ausschreibungstext
Sicherungsunterteil NH1 3x250A Sammelschiene 60mm Universalanschluss M10
NH-Sicherungsunterteile
Nennstrom: 250 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
80 A
100 A
125 A
160 A
200 A
224 A
250 A
Sicherungsgröße: NH1
Polanzahl: 3
Anschluss-/Steckertyp Ausgang: M10 Anschluss
Anschluss-/Steckertyp Eingang: M10 Anschluss
Nominales Drehmoment: 8 - 8 Nm
Montage auf: Sammelschienensystem
Gesamtverlustleistung unter Nennstrom: 20 W
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : LT153U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH-Sicherungsunterteile
Nennstrom: 250 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
80 A
100 A
125 A
160 A
200 A
224 A
250 A
Sicherungsgröße: NH1
Polanzahl: 3
Anschluss-/Steckertyp Ausgang: M10 Anschluss
Anschluss-/Steckertyp Eingang: M10 Anschluss
Nominales Drehmoment: 8 - 8 Nm
Montage auf: Sammelschienensystem
Gesamtverlustleistung unter Nennstrom: 20 W
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : LT153U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
