Sicherungsunterteil NH00 3x160A Aufbau Zu + Ab: Rahmenklemme 70 mm² LT050U
Preis
€ 85,65
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN160 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Architektur
-
Polanzahl3
Anschluss
-
Anschluss-/Steckertyp AusgangKäfigklemme
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter6 - 95 mm²
-
Typ der AusgangsverbindungDirektanschluss
-
Anschlussart EingangDirektanschluss
Installation, Montage
-
Nominales Drehmoment4,5 - 4,5 Nm
-
Montage aufMontageplatte
-
Vertikale Montage möglichJa
-
Einbau-/AnschlussortSenkrecht
Leistung
-
Leistungsabgabe bei IN9 W
-
Leistungsabgabe bei Volllast45 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements12 W
Spannung
-
Isolationsspannung Ui1000 V
-
Bemessungsbetriebsspannung Ue400 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Konnektivität
-
MontageartKlemmbefestigung
Abmessungen
-
Länge80 mm
-
Breite106 mm
-
Höhe206 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 55 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 55 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

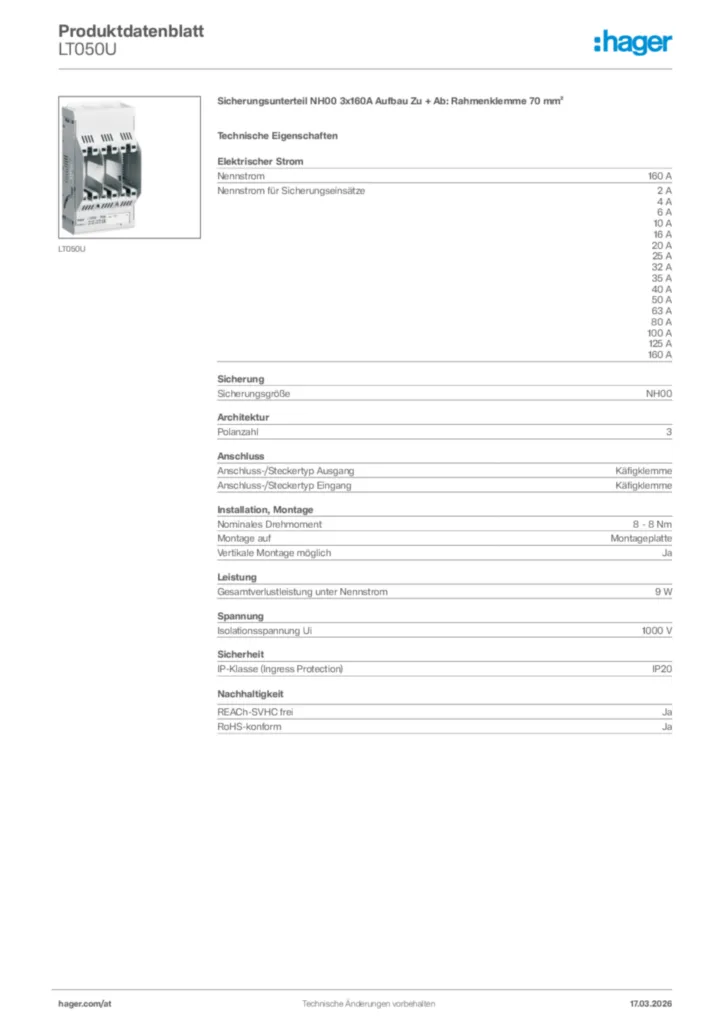

Produktdatenblatt
Hager Produktdatenblatt LT050U
Sicherungsunterteil NH00 3x160A Aufbau Zu + Ab: Rahmenklemme 70 mm²
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-08-24
PDF246,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LZ160Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.Preis€ 39,11/ Stück * -
2
LT250USicherungsunterteil NH2 3x400A Montageplatte Zu- und Abgang Schraubanschluss M10Preis€ 417,90/ Stück * -
3
LT153USicherungsunterteil NH1 3x250A Sammelschiene 60mm Universalanschluss M10Preis€ 366,30/ Stück * -
4
LT253USicherungsunterteil NH2 3x400A Sammelschiene 60mm Universalanschluss M10Preis€ 479,21/ Stück * -
5
LL217USicherungsleistenunterteil NH2/185mm mit V-Alu AnschlussklemmePreis€ 679,34/ Stück *
Ausschreibungstext
Sicherungsunterteil NH00 3x160A Aufbau Zu + Ab: Rahmenklemme 70 mm²
NH-Sicherungsunterteile
Nennstrom: 160 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
80 A
100 A
125 A
160 A
Sicherungsgröße: NH00
Polanzahl: 3
Anschluss-/Steckertyp Ausgang: Käfigklemme
Anschluss-/Steckertyp Eingang: Käfigklemme
Nominales Drehmoment: 8 - 8 Nm
Montage auf: Montageplatte
Gesamtverlustleistung unter Nennstrom: 9 W
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : LT050U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH-Sicherungsunterteile
Nennstrom: 160 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
80 A
100 A
125 A
160 A
Sicherungsgröße: NH00
Polanzahl: 3
Anschluss-/Steckertyp Ausgang: Käfigklemme
Anschluss-/Steckertyp Eingang: Käfigklemme
Nominales Drehmoment: 8 - 8 Nm
Montage auf: Montageplatte
Gesamtverlustleistung unter Nennstrom: 9 W
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : LT050U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
