Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm² LT0050
NH000-Sicherungslasttrennschalter mit Rahmenklemme für bis zu 50mm² und einer Nennstromkapazität von 100A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614200595
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
77,41 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Optionales Zubehör
-
LNH0063M
NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
8,49 € / Stück* -
LNH0080MNH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
8,49 € / Stück* -
LNH0100MNH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
8,49 € / Stück*
Passend zu
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609471,20 kA
-
Strombelastbarkeit bei AC22 in Kategorie B100 A
Sicherung
-
SicherungsgrößeNH000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 50 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 50 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom10 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele1700
-
Gerätelebensdauer, elektrische Schaltspiele300
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.42000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp6000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe216 mm
-
Breite53 mm
-
Tiefe80 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

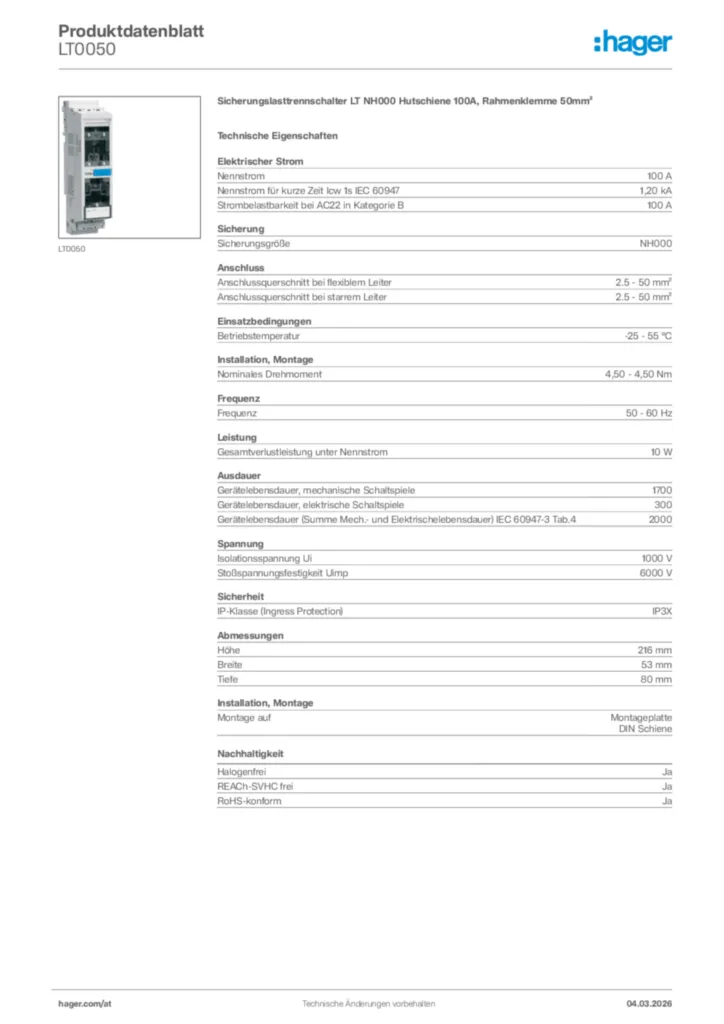

Hager Produktdatenblatt LT0050
