Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 100A 50kA CTC HMS101DC
Preis
629,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 6 Produkte verfügbar -
Verbindungsfunktionen 6 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Handgriff für Schaltgeräte 1 Produkte verfügbar
Optionales Zubehör
-
HYS053H
Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 4P
48,51 € / Stück* -
HYS051HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 4P
48,51 € / Stück* -
HYS026HKlemmenabdeckung Rückanschluss und Plug-in P160 4P
52,91 € / Stück* -
HYS024HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 4P
52,91 € / Stück* -
HYS022HKlemmenabdeckung für Anschlussverlängerung P160 4P
52,91 € / Stück* -
HYS322HKlemmenabdeckung für Plug-in Sockel P160 4P
60,63 € / Stück*
-
HYS328H
Anschlusswinkel für Plug-in Sockel P160 1P
18,74 € / Stück* -
HYS015HAnschlussverlängerung gespreizt P160 4P
59,53 € / Stück* -
HYS013HAnschlussverlängerung P160 4P
52,91 € / Stück* -
HYS002HAnschlussklemmen P160 Einbau Cu/Al 4P 1x 10-95mm²
36,38 € / Stück* -
HYS006HAnschlussklemmen P160 Anbau Cu/Al 4P 1x35-120mm²
65,03 € / Stück* -
HYS132HRückanschluss P160 4P (63-160A)
78,26 € / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
108,69 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
99,61 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
108,69 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
108,69 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
99,61 € / Stück*
-
HXA026H
Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
108,69 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
66,92 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
113,19 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
113,19 € / Stück*
-
HXS030H
Drehantrieb direkt am Schalter P160
52,91 € / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
11,47 € / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
50,70 € / Stück* -
HXS166HVerriegelungsset mechanisch für Schalterabstand 25 mm 4-polig P160
103,62 € / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
119,06 € / Stück*
-
HYS019HPhasentrennwände P160 3/4P
19,85 € / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
67,23 € / Stück*
-
HYS301HPlug-in Aufsatz und Kontaktiereinheit P160 4P (63-160A)
126,76 € / Stück* -
HYS201HPlug-in Sockel P160 4P
254,63 € / Stück*
-
HYS033HHutschienenadapter P160
15,44 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 660V AC IEC 60947-26 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-26 kA
-
Nennstrom bei 10°C nach IEC 60947124,30 A
-
Nennstrom bei 15°C nach IEC 60947121,50 A
-
Nennstrom bei 20°C nach IEC 60947118,70 A
-
Nennstrom bei 25°C nach IEC 60947115,80 A
-
Nennstrom bei 30°C nach IEC 60947112,80 A
-
Nennstrom bei 35 °C gemäß IEC 60947109,70 A
-
Nennstrom bei 40 °C gemäß IEC 60947106,60 A
-
Nennstrom bei 45°C nach IEC 60947103,30 A
-
Nennstrom bei 50°C nach IEC 60947100 A
-
Nennstrom bei 55°C nach IEC 6094796,50 A
-
Nennstrom bei 60 °C gemäß IEC 6094793 A
-
Nennstrom bei 65°C nach IEC 6094789,20 A
-
Nennstrom bei 70°C nach IEC 6094785,30 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom20,10 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Konnektivität
-
AnschlussartSchraubanschluss
Abdeckung, Tür
-
VerriegelbarJa
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0,63, 0,8, 1
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
Elektrischer Schutz
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 8, 10, 12
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment6 - 6 Nm
-
Nominales Drehmoment Untere Klemme6 - 6 Nm
-
Nominales Drehmoment Obere Klemme6 - 6 Nm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

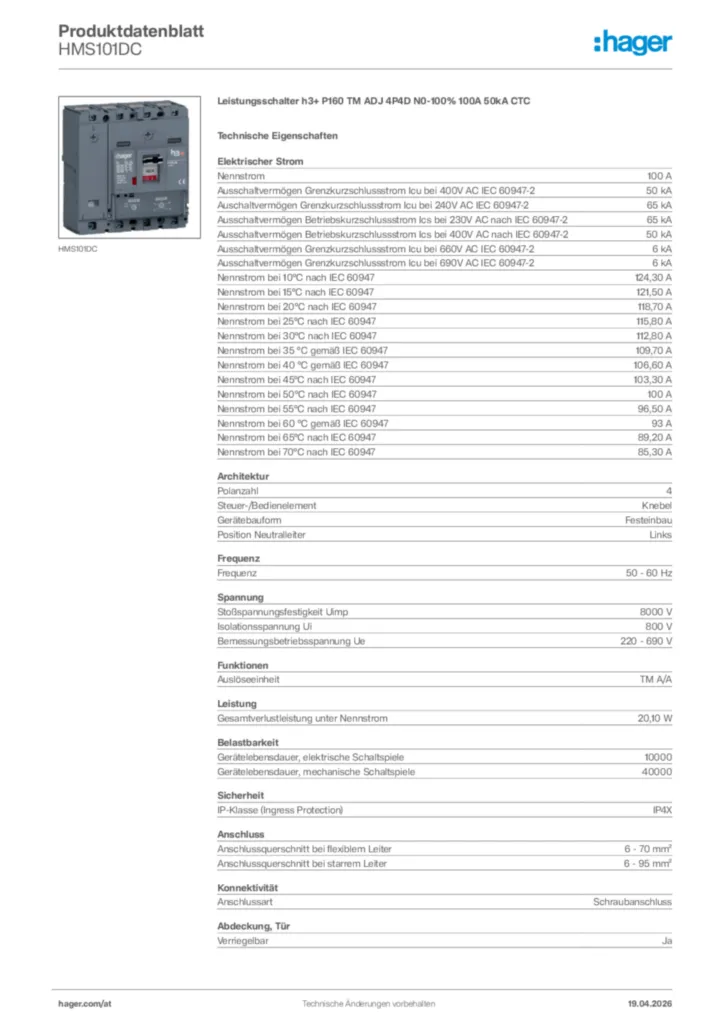

Hager Produktdatenblatt HMS101DC
Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 100A 50kA CTC
PDF -
Bedienungsanleitung
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Bedienungsanleitung International 2023-03-08
PDF7,44 MB
Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)
Bedienungsanleitung International 2016-03-09
PDF4,40 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 160A 4P
STEP Dateien International 2023-09-04
STP1014,02 kB -
Handbuch
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-01
PDF300,00 kB
