Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 25A 50kA CTC HMS026DC
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Arbeitsstromauslöser 5 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Hilfsschalterblock 4 Produkte verfügbar
-
Verriegelungsfunktionen 3 Produkte verfügbar
-
Handgriff für Schaltgeräte 1 Produkte verfügbar
-
Mehr sehen 19 weitere Produkte verfügbar
Vervollständigen Sie Ihr System

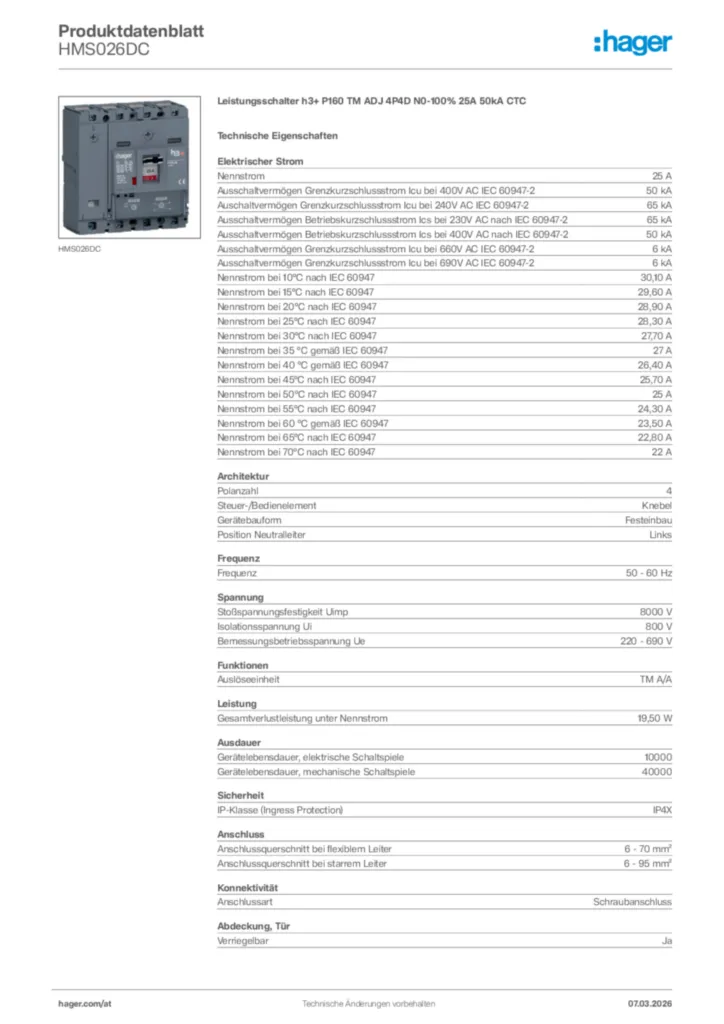

Technische Merkmale
-
Nennstrom25 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Nennstrom bei 10°C nach IEC 6094730,10 A
-
Nennstrom bei 15°C nach IEC 6094729,60 A
-
Nennstrom bei 20°C nach IEC 6094728,90 A
-
Nennstrom bei 25°C nach IEC 6094728,30 A
-
Nennstrom bei 30°C nach IEC 6094727,70 A
-
Nennstrom bei 35 °C gemäß IEC 6094727 A
-
Nennstrom bei 40 °C gemäß IEC 6094726,40 A
-
Nennstrom bei 45°C nach IEC 6094725,70 A
-
Nennstrom bei 50°C nach IEC 6094725 A
-
Nennstrom bei 55°C nach IEC 6094724,30 A
-
Nennstrom bei 60 °C gemäß IEC 6094723,50 A
-
Nennstrom bei 65°C nach IEC 6094722,80 A
-
Nennstrom bei 70°C nach IEC 6094722 A
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
-
Frequenz50 - 60 Hz
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
-
AuslöseeinheitTM A/A
-
Gesamtverlustleistung unter Nennstrom19,50 W
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
-
IP-Klasse (Ingress Protection)IP4X
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
-
AnschlussartSchraubanschluss
-
VerriegelbarJa
-
Einstllbereich thermischer Auslöser xIn0,63, 0,8, 1
-
Werkstoff KabelKupfer
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment6 - 6 Nm
-
Nominales Drehmoment Untere Klemme6 - 6 Nm
-
Nominales Drehmoment Obere Klemme6 - 6 Nm
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 8, 10, 12
