Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module HMD490

EAN
3250613230357
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Das Produkt ist leider nicht mehr lieferbar. Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unseren technischen Innendienst.

Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module

HMD490

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • AOB 125 A Typ A-HI 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 1 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar

Optionales Zubehör

  • AOB 125 A Typ A-HI
  • Verrie­ge­lungs­funk­ti­onen
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Hilfs­schal­ter­block
  • BTH480E

    Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI
     888,84 €  / Stück*
  • BDH480E

    Fehlerstromblock 4polig 125A 30mA Type A HI
     814,66 €  / Stück*
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     7,10 €  / Stück*
  • LZ060

    Distanzstück für Wärmeentlastung
     1,61 €  / Stück*
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56,91 €  / Stück*
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     56,91 €  / Stück*
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56,91 €  / Stück*
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     21,10 €  / Stück*
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     18,17 €  / Stück*

Technische Merkmale

Archi­tektur
  • Polart
    4P
  • Auslö­se­cha­rak­te­ristik
    D
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    415 - 415 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    6000 V
Frequenz
  • Frequenz
    50 - 60 Hz
Elek­tri­scher Strom
  • Nenn­strom
    100 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
    7,50 kA
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
    15 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
    15 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    15 kA
  • Nenn­strom bei 0 °C
    124 A
  • Nenn­strom bei 5°C
    120 A
  • Nenn­strom bei 10°C
    116 A
  • Nenn­strom bei 15°C
    112 A
  • Nenn­strom bei 20 °C
    108 A
  • Nenn­strom bei 25°C
    104 A
  • Nenn­strom bei 30°C
    100 A
  • Nenn­strom bei 35°C
    96,60 A
  • Nenn­strom bei 40 °C
    93,10 A
  • Nenn­strom bei 45 °C
    89,40 A
  • Nenn­strom bei 50 °C
    85,60 A
  • Nenn­strom bei 55°C
    81,60 A
  • Nenn­strom bei 60°C
    77,50 A
Elek­tri­sche Haupt­at­tri­bute
  • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
    15 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    3,5 - 5,0 Nm
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Nomi­nales Dreh­mo­ment Untere Klemme
    3,60 - 3,60 Nm
  • Nomi­nales Dreh­mo­ment Obere Klemme
    3,60 - 3,60 Nm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    28,10 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    4000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    20000
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1 - 70 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 50 mm²
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    50 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    70 mm²
Einsatz­be­din­gungen
  • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
    3
  • Luft­feuch­tig­keits­schutz
    Für alle Klima­be­reiche
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Kapa­zität
  • Anzahl Module
    6
Konnek­ti­vität
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Abmes­sungen
  • Höhe
    90 mm
  • Breite
    106 mm
  • Tiefe
    70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2022-09-23
PDF
378,48 kB
Hager REACH declaration HMD490
PDF
Hager RoHS Report HMD490
PDF

Downloads

  • Produktbild

    Bild HMD490 | Hager Deutschland

    Produktbild HMD490

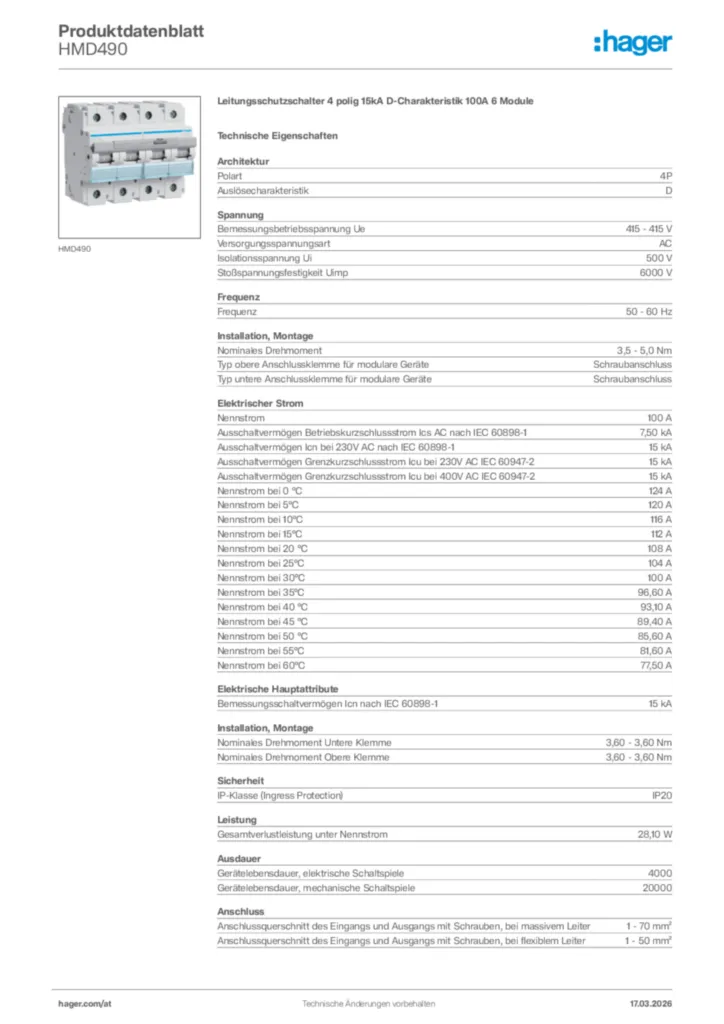

  • Product datasheet

    Bild Hager Produktdatenblatt HMD490 | Hager Deutschland

    Hager Produktdatenblatt HMD490

    Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module

    PDF

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2021-07-16

    PDF
    100,75 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2023-05-12

    PDF
    454,73 kB
