Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI BTH480E
Preis
914,62 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Passend zu
-
HMC499Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
564,56 € / Stück* -
HMC490Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
523,78 € / Stück* -
HMC480Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
461,91 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Bemessungsfehlerstrom Idn300 mA, 500 mA, 1000 mA
Architektur
-
Polanzahl4
Frequenz
-
Frequenz50 - 50 Hz
Installation, Montage
-
Nominales Drehmoment3,50 - 3,50 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom15 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele7000
-
Gerätelebensdauer, elektrische Schaltspiele1000
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe103 mm
-
Breite213 mm
-
Tiefe69 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

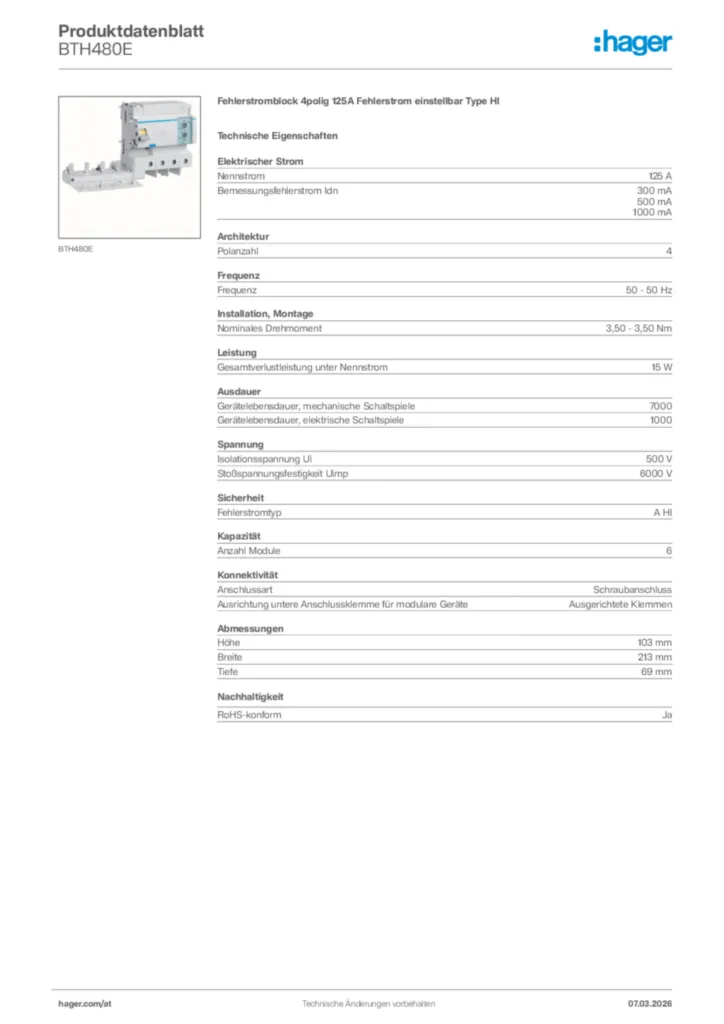

Hager Produktdatenblatt BTH480E
Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI
PDF -
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2022-03-09
PDF945,34 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-11-10
PDF920,46 kB
Mehr Downloads
Ausschreibungstext
Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI
FI-Block Typ A HI (pulsstromsensitiv und High Immunity) nach DIN EN 61009-1 (VDE 0664-20) anbaubar an Leitungsschutzschalter. Mit Klemmkraftverstärkung und Hutschienen-Clip mit zwei Haltepositionen. Gerät ist plombierbar.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 300 mA
500 mA
1000 mA
Polanzahl: 4
Frequenz: 50 - 50 Hz
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Typ des Fehlerstromschutzes: A HI
Anzahl Module: 6
Fabrikat : Hager oder gleichwertig
Artikel : BTH480E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
FI-Block Typ A HI (pulsstromsensitiv und High Immunity) nach DIN EN 61009-1 (VDE 0664-20) anbaubar an Leitungsschutzschalter. Mit Klemmkraftverstärkung und Hutschienen-Clip mit zwei Haltepositionen. Gerät ist plombierbar.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 300 mA
500 mA
1000 mA
Polanzahl: 4
Frequenz: 50 - 50 Hz
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Typ des Fehlerstromschutzes: A HI
Anzahl Module: 6
Fabrikat : Hager oder gleichwertig
Artikel : BTH480E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
