    • HMD199
    catalog.pageproduct.product.info.ean
    3250613230272
    catalog.pageproduct.product.info.brand
    Hager
    catalog.pageproduct.product.info.packqty
    1 catalog.pageproduct.product_base_unit_piece.span

    Leitungsschutzschalter 1 polig 15kA D-Charakteristik 125A 1.5 Module HMD199

    Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Leitungsschutzschalter 1 polig 15kA D-Charakteristik 125A 1.5 Module

    HMD199

    • catalog.pageproduct.productbar_accessories.link
    • catalog.pageproduct.tab_additional_title.link
    • catalog.pageproduct.title_sustainability.h2
    • catalog.pageproduct.title_documents.h2

    product.page.accessories.title

    product.page.accessories.associated-products

    • Verrie­ge­lungs­funk­ti­onen 2 product.page.accessories.products-available
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 product.page.accessories.products-available
    • Unter­span­nungs­aus­löser 1 product.page.accessories.products-available
    • Arbeitsstromaus­löser 2 product.page.accessories.products-available
    • Hilfs­schal­ter­block 2 product.page.accessories.products-available
    • Verbin­dungs­kabel für Vertei­ler­felder 2 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Verbin­dungs­kabel für Vertei­ler­felder
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      € 9,47  / catalog.pageproduct.product_base_unit_piece.span*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      € 7,74  / catalog.pageproduct.product_base_unit_piece.span*
    • LZ060

      Distanzstück für Wärmeentlastung
      € 1,76  / catalog.pageproduct.product_base_unit_piece.span*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      € 62,02  / catalog.pageproduct.product_base_unit_piece.span*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      € 62,02  / catalog.pageproduct.product_base_unit_piece.span*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      € 62,02  / catalog.pageproduct.product_base_unit_piece.span*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 22,99  / catalog.pageproduct.product_base_unit_piece.span*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 19,80  / catalog.pageproduct.product_base_unit_piece.span*
    • K67H

      Kabelbrücke NYAF 6 mm², 110mm lang, Stift, Farbe schwarz
      € 2,93  / catalog.pageproduct.product_base_unit_piece.span*
    • K67C

      Kabelbrücke NYAF 10 mm², 110mm lang, Stift, Farbe schwarz
      € 4,73  / catalog.pageproduct.product_base_unit_piece.span*

    catalog.pageproduct.tab_additional_title.link

    Elek­tri­scher Strom
    • Bemes­sungs­strom IN
      125 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      15 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
      15 kA
    • Nenn­strom bei -15 °C
      152 A
    • Nenn­strom bei -10 °C
      149 A
    • Nenn­strom bei -5 °C
      146 A
    • Nenn­strom bei 0 °C
      143 A
    • Nenn­strom bei 5 °C
      140 A
    • Nenn­strom bei 10 °C
      137 A
    • Nenn­strom bei 15 °C
      134 A
    • Nenn­strom bei 20 °C
      131 A
    • Nenn­strom bei 25 °C
      128 A
    • Nenn­strom bei 30 °C
      125 A
    • Nenn­strom bei 35 °C
      122 A
    • Nenn­strom bei 40 °C
      119 A
    • Nenn­strom bei 45 °C
      116 A
    • Nenn­strom bei 50 °C
      113 A
    • Nenn­strom bei 55 °C
      110 A
    • Nenn­strom bei 60 °C
      107 A
    • Nenn­strom bei 65 °C
      104 A
    • Nenn­strom bei 70 °C
      101 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60947-2
      50 %
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
      7,50 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
      15 kA
    Archi­tektur
    • Polart
      1P
    • Auslö­se­cha­rak­te­ristik
      D
    Kapa­zität
    • Anzahl Module
      1,50
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      15 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment
      3,5 - 5,0 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      catalog.pageproduct.attribute_boolean.yes
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 70 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 50 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 50 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 70 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      50 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      70 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    • Netz­ab­stand
      110 mm
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      3
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Leis­tungs­ab­gabe bei IN
      9,93 W
    Konnek­ti­vität
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Breite
      27 mm
    • Höhe
      90 mm
    • Tiefe
      70 mm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      4000

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. catalog.pageproduct.product_description_learn_more.link

    RoHS-konform Ja
    REACh-SVHC frei Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration HMD199
    PDF
    RoHS Report HMD199
    PDF

    catalog.pageproduct.title_asset.h2

    • Produktbild

      catalog.pagelevel.alt_image.img

      catalog.pageproduct.title_product_image.div HMD199

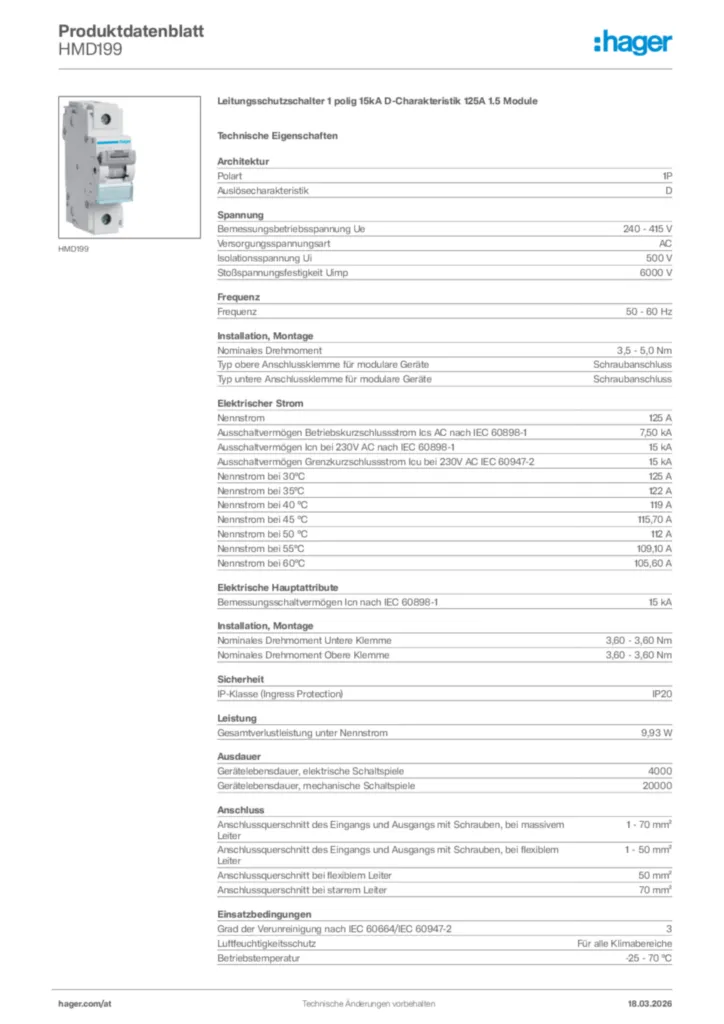

    • GeneratedProductDatasheet

      catalog.pagelevel.alt_image.img

      Hager Produktdatenblatt HMD199

      Leitungsschutzschalter 1 polig 15kA D-Charakteristik 125A 1.5 Module

      PDF

    • ProductECDeclaration

      catalog.pagelevel.alt_image.img

      Declaration

      Konformitätserklärung International 2023-05-12

      PDF
      439,38 kB
      catalog.pagelevel.alt_image.img

      Declaration

      Konformitätserklärung International 2021-07-16

      PDF
      100,75 kB
      catalog.pagelevel.alt_image.img

      Konformitätserklärung en-US 2026-07-14

      PDF
      272,04 kB
    catalog.pageproduct.showmore_documents.button
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
