Lastumschalter 3P+N 80A für Hutschiene/Montageplatte HIM408
EAN
3250613140571
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
492,42 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC016
Drehantrieb für Lastumschalter 20-80A, schwarz
34,41 € / Stück*
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
20,67 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
27,46 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
29,79 € / Stück*
-
HZC311
Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
32,22 € / Stück* -
HZC312Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
52,73 € / Stück*
Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit8000 V
Elektrischer Strom
-
Nennstrom80 A
-
Nennstrom für kurze Zeit ICW IEC 609471,50 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC152000 W
-
Gesamtverlustleistung unter Nennstrom9,60 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polart3P+N
Abmessungen
-
Höhe76 mm
-
Breite140 mm
-
Tiefe89 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module8
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 35 mm²
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

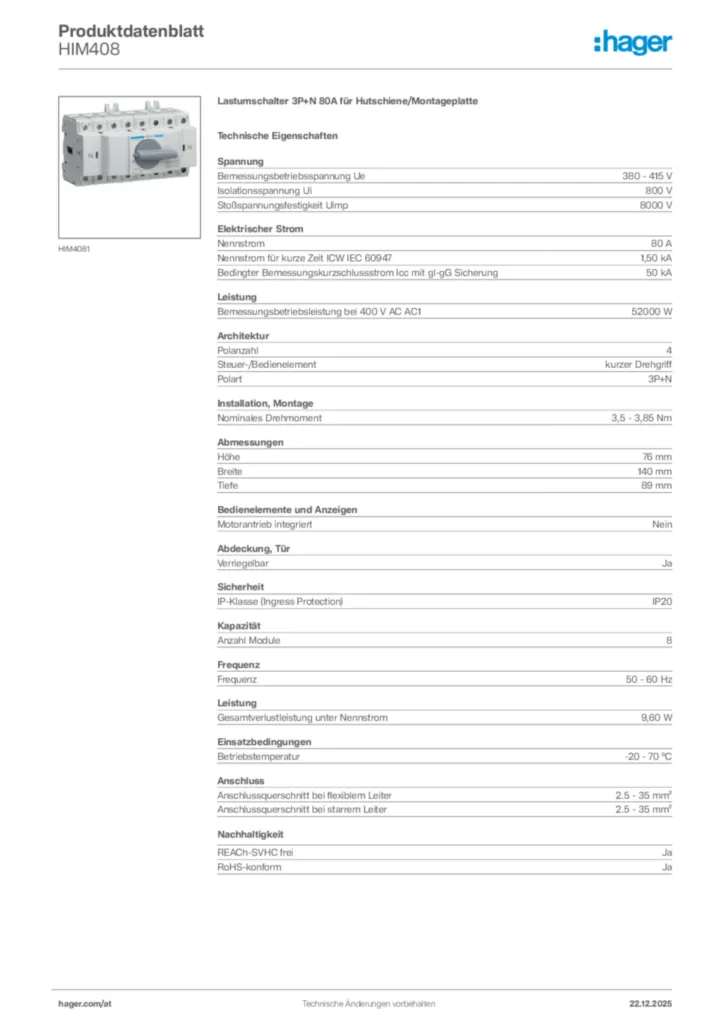

Produktbild
-
Montageanleitung
Montageanleitung International 2024-11-28
PDF1,45 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF591,13 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SH363NKompaktschalter 63A 3 Schließer 400V AC 2, 5PLEPreis70,90 €/ Stück * -
2
SH463NKompaktschalter 63A 4 Schließer 400V AC 3, 5PLEPreis95,88 €/ Stück * -
3
HAB302Lasttrennschalter 3polig 20A für Hutschiene oder MontageplattePreis59,53 €/ Stück * -
4
HAB303Lasttrennschalter 3polig 32A für Hutschiene oder MontageplattePreis64,15 €/ Stück * -
5
HAB304Lasttrennschalter 3polig 40A für Hutschiene oder MontageplattePreis61,71 €/ Stück *
Ausschreibungstext
Lastumschalter 3P+N 80A für Hutschiene/Montageplatte
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,50 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 52000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 9,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM408
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,50 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 52000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 9,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM408
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
