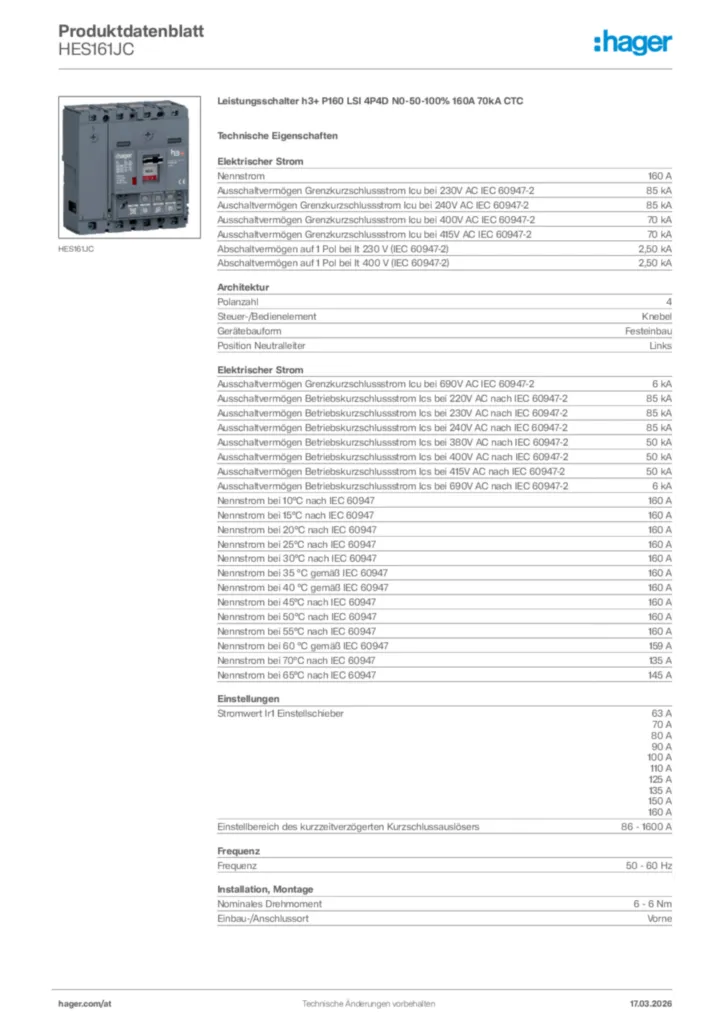

Leistungsschalter h3+ P160 LSI 4P4D N0-50-100% 160A 70kA CTC HES161JC
EAN
3250613145682
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
1.190,93 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 3 Produkte verfügbar -
Mehr sehen 19 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
74,30 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
294,12 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
101,76 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
101,76 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
101,76 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
93,26 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
93,26 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
62,65 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
105,97 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
105,97 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
101,76 € / Stück*
-
HXS030HDrehantrieb direkt am Schalter P160
49,54 € / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
111,46 € / Stück*
-
HYS002HAnschlussklemmen P160 Einbau Cu/Al 4P 1x 10-95mm²
34,06 € / Stück* -
HYS006HAnschlussklemmen P160 Anbau Cu/Al 4P 1x35-120mm²
60,89 € / Stück* -
HYS013HAnschlussverlängerung P160 4P
49,54 € / Stück* -
HYS015HAnschlussverlängerung gespreizt P160 4P
55,73 € / Stück* -
HYS132HRückanschluss P160 4P (63-160A)
73,27 € / Stück* -
HYS328HAnschlusswinkel für Plug-in Sockel P160 1P
17,54 € / Stück*
-
HYS019HPhasentrennwände P160 3/4P
18,58 € / Stück*
-
HYS033HHutschienenadapter P160
14,45 € / Stück*
-
HYS201HPlug-in Sockel P160 4P
238,39 € / Stück* -
HYS301HPlug-in Aufsatz und Kontaktiereinheit P160 4P (63-160A)
118,68 € / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
62,95 € / Stück*
-
HYS022HKlemmenabdeckung für Anschlussverlängerung P160 4P
49,54 € / Stück* -
HYS024HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 4P
49,54 € / Stück* -
HYS026HKlemmenabdeckung Rückanschluss und Plug-in P160 4P
49,54 € / Stück* -
HYS051HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 4P
45,41 € / Stück* -
HYS053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 4P
45,41 € / Stück* -
HYS322HKlemmenabdeckung für Plug-in Sockel P160 4P
56,76 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)2,50 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)2,50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-26 kA
-
Nennstrom bei 10°C nach IEC 60947160 A
-
Nennstrom bei 15°C nach IEC 60947160 A
-
Nennstrom bei 20°C nach IEC 60947160 A
-
Nennstrom bei 25°C nach IEC 60947160 A
-
Nennstrom bei 30°C nach IEC 60947160 A
-
Nennstrom bei 35 °C gemäß IEC 60947160 A
-
Nennstrom bei 40 °C gemäß IEC 60947160 A
-
Nennstrom bei 45°C nach IEC 60947160 A
-
Nennstrom bei 50°C nach IEC 60947160 A
-
Nennstrom bei 55°C nach IEC 60947160 A
-
Nennstrom bei 60 °C gemäß IEC 60947159 A
-
Nennstrom bei 70°C nach IEC 60947135 A
-
Nennstrom bei 65°C nach IEC 60947145 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Einstellungen
-
Stromwert Ir1 Einstellschieber63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers86 - 1600 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment6 - 6 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung pro Pol9 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Abdeckung, Tür
-
VerriegelbarJa
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Kabel
-
Werkstoff KabelKupfer
Abmessungen
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Konnektivität
-
AnschlussartSchraubanschluss
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
