Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 80A 70kA CTC HES081DC
EAN
3250613177089
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
758,43 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 3 Produkte verfügbar -
Handgriff für Schaltgeräte 1 Produkte verfügbar -
Mehr sehen 18 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
65,03 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
105,63 € / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
11,15 € / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
49,27 € / Stück* -
HXS166HVerriegelungsset mechanisch für Schalterabstand 25 mm 4-polig P160
100,70 € / Stück*
-
HXS030H
Drehantrieb direkt am Schalter P160
51,42 € / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
115,70 € / Stück*
-
HYS002HAnschlussklemmen P160 Einbau Cu/Al 4P 1x 10-95mm²
35,35 € / Stück* -
HYS006HAnschlussklemmen P160 Anbau Cu/Al 4P 1x35-120mm²
63,20 € / Stück* -
HYS013HAnschlussverlängerung P160 4P
51,42 € / Stück* -
HYS015HAnschlussverlängerung gespreizt P160 4P
57,85 € / Stück* -
HYS132HRückanschluss P160 4P (63-160A)
76,05 € / Stück* -
HYS328HAnschlusswinkel für Plug-in Sockel P160 1P
18,21 € / Stück*
-
HYS019HPhasentrennwände P160 3/4P
19,29 € / Stück*
-
HYS033HHutschienenadapter P160
15,00 € / Stück*
-
HYS201HPlug-in Sockel P160 4P
247,45 € / Stück* -
HYS301HPlug-in Aufsatz und Kontaktiereinheit P160 4P (63-160A)
123,19 € / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
65,34 € / Stück*
-
HYS022HKlemmenabdeckung für Anschlussverlängerung P160 4P
51,42 € / Stück* -
HYS024HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 4P
51,42 € / Stück* -
HYS026HKlemmenabdeckung Rückanschluss und Plug-in P160 4P
51,42 € / Stück* -
HYS051HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 4P
47,14 € / Stück* -
HYS053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 4P
47,14 € / Stück* -
HYS322HKlemmenabdeckung für Plug-in Sockel P160 4P
58,92 € / Stück*

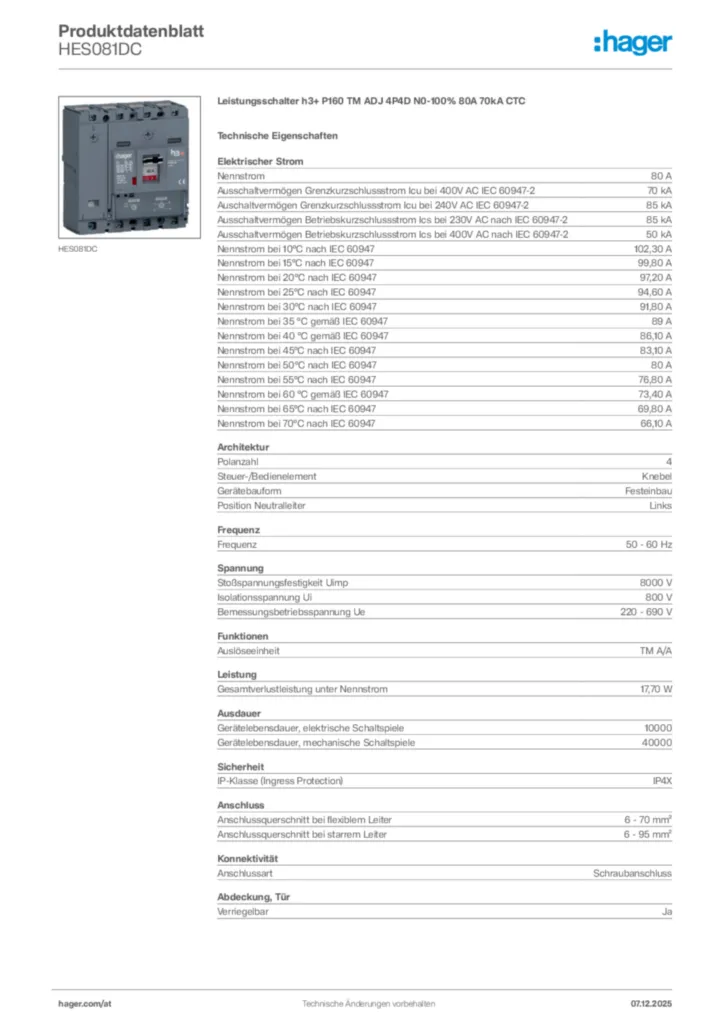

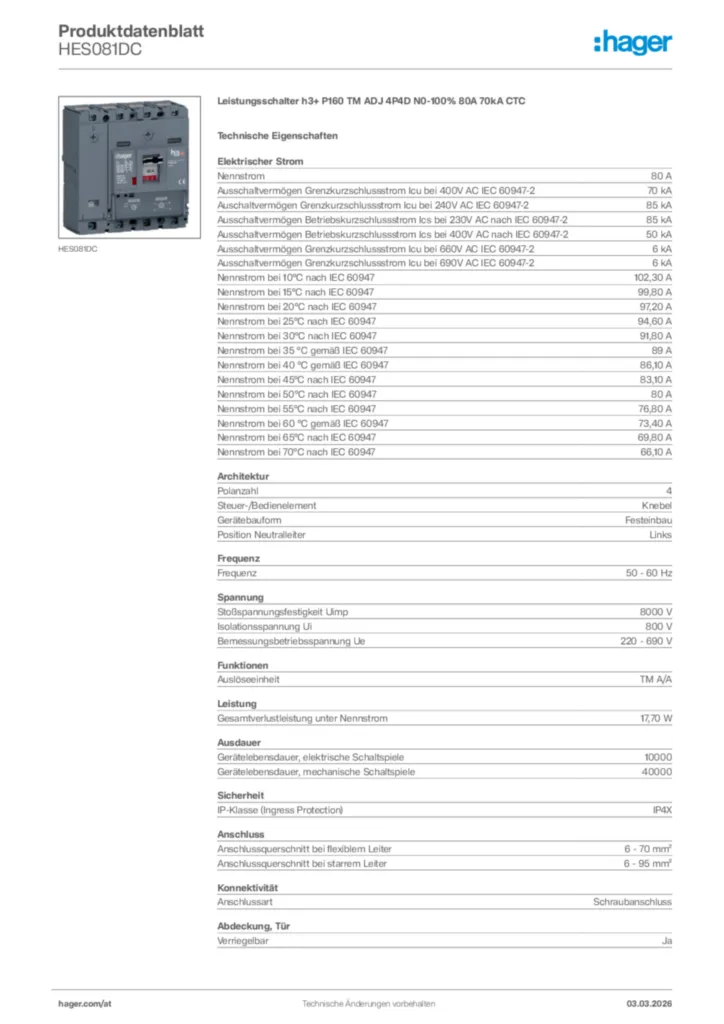

Technische Merkmale
Elektrischer Strom
-
Nennstrom80 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Nennstrom bei 10°C nach IEC 60947102,30 A
-
Nennstrom bei 15°C nach IEC 6094799,80 A
-
Nennstrom bei 20°C nach IEC 6094797,20 A
-
Nennstrom bei 25°C nach IEC 6094794,60 A
-
Nennstrom bei 30°C nach IEC 6094791,80 A
-
Nennstrom bei 35 °C gemäß IEC 6094789 A
-
Nennstrom bei 40 °C gemäß IEC 6094786,10 A
-
Nennstrom bei 45°C nach IEC 6094783,10 A
-
Nennstrom bei 50°C nach IEC 6094780 A
-
Nennstrom bei 55°C nach IEC 6094776,80 A
-
Nennstrom bei 60 °C gemäß IEC 6094773,40 A
-
Nennstrom bei 65°C nach IEC 6094769,80 A
-
Nennstrom bei 70°C nach IEC 6094766,10 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom17,70 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Konnektivität
-
AnschlussartSchraubanschluss
Abdeckung, Tür
-
VerriegelbarJa
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0,63, 0,8, 1
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment6 - 6 Nm
-
Nominales Drehmoment Untere Klemme6 - 6 Nm
-
Nominales Drehmoment Obere Klemme6 - 6 Nm
Elektrischer Schutz
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 8, 10, 12
