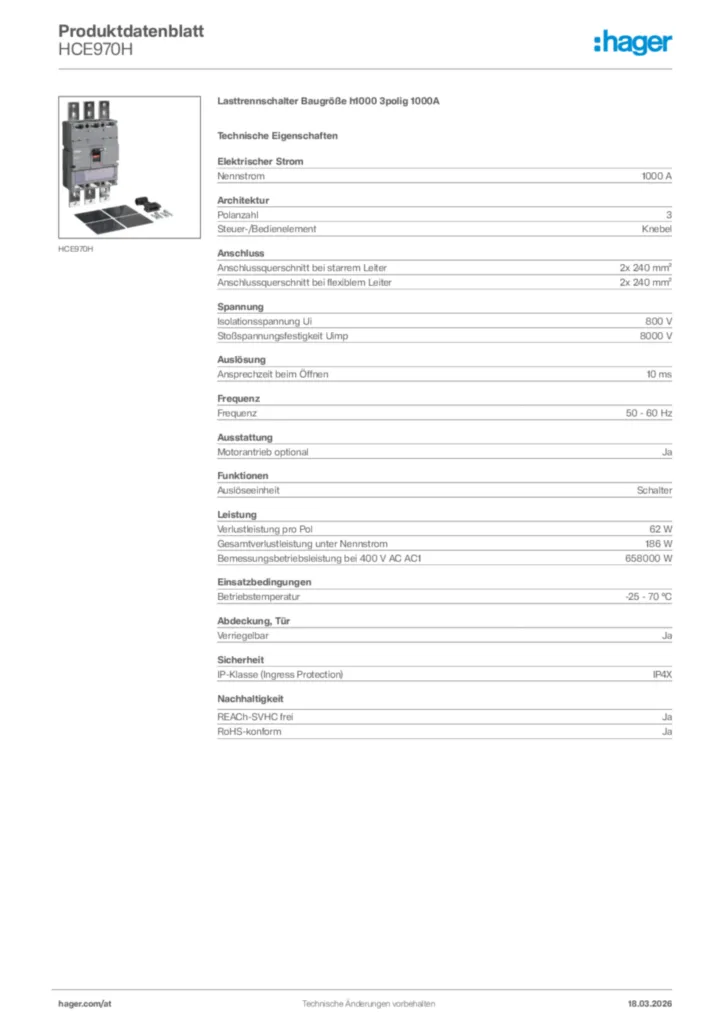

Lasttrennschalter Baugröße h1000 3polig 1000A HCE970H
EAN
3250613363192
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
2.420,99 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Arbeitsstromauslöser 5 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Vorhängeschlosssperre für Sschalter 1 Produkte verfügbar -
Unterspannungsauslöser 4 Produkte verfügbar -
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Mehr sehen 6 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXC001H
Arbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)
207,52 € / Stück* -
HXC002HArbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)
207,52 € / Stück* -
HXC003HArbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)
207,52 € / Stück* -
HXC004HArbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)
207,52 € / Stück* -
HXC005HArbeitsstromauslöser für Baugröße 380-450V AC (h250-h400-h630-h800-h1000)
207,52 € / Stück*
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
101,76 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
123,44 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
101,76 € / Stück* -
HXC026HSignalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)
121,06 € / Stück*
-
HXD039H
Knebel-Verriegelungsstück für Baugröße h630-1000
15,15 € / Stück*
-
HXE011H
Unterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
269,84 € / Stück* -
HXE013HUnterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
269,84 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
269,84 € / Stück* -
HXE015HUnterspannungsauslöser für Baugröße h1000-1600 380-415VAC
269,84 € / Stück*
-
HXE030H
Drehantrieb für Baugröße h1000
229,34 € / Stück* -
HXE031HDrehantrieb für Baugröße h1000 Türeinbau
585,23 € / Stück*
-
HXE040HMotorantrieb für Baugröße h1000 24 - 48V DC
1.702,69 € / Stück* -
HXE042HMotorantrieb für Baugröße h1000 100-240VAC
1.702,69 € / Stück*
-
HXE065HMechanische Verriegelung für Baugröße h1000 Set
1.334,31 € / Stück*
-
HYE033HRückanschluss für Baugröße h1000 3polig
378,24 € / Stück*
-
HYE021HKlemmenabdeckung für Baugröße h1000 3polig lang
168,75 € / Stück* -
HYE025HKlemmenabdeckung für Baugröße h1000 3polig kurz
168,75 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1000 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2x 240 mm²
-
Anschlussquerschnitt bei flexiblem Leiter2x 240 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit8000 V
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Ausstattung
-
Motorantrieb optionalJa
Funktionen
-
AuslöseeinheitSchalter
Leistung
-
Verlustleistung pro Pol62 W
-
Gesamtverlustleistung unter Nennstrom186 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1658000 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung International 2021-06-16
PDF7,89 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-27
PDF330,83 kB
Declaration
Konformitätserklärung International 2022-06-21
PDF316,45 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HCE800HLasttrennschalter Baugröße h1000 3polig 800A2.125,29 €/ Stück * -
2
HCE801HLasttrennschalter Baugröße h1000 4polig 800A2.680,95 €/ Stück * -
3
HCE971HLasttrennschalter Baugröße h1000 4polig 1000A3.071,49 €/ Stück * -
4
HCF980HLasttrennschalter Baugröße h1600 3polig 1250A2.709,32 €/ Stück * -
5
HCF981HLasttrennschalter Baugröße h1600 4polig 1250A3.497,78 €/ Stück *
Ausschreibungstext
Lasttrennschalter Baugröße h1000 3polig 1000A
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1000 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 62 W
Gesamtverlustleistung unter Nennstrom: 186 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 658000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCE970H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1000 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 62 W
Gesamtverlustleistung unter Nennstrom: 186 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 658000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCE970H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
