Lasttrennschalter Baugröße h1600 3polig 1250A HCF980H
Preis
2.893,83 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Vorhängeschlosssperre für Sschalter 1 Produkte verfügbar -
Motorantrieb 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Unterspannungsauslöser 3 Produkte verfügbar
Optionales Zubehör
-
HXF039H
Knebel-Verriegelungsstück für Baurgöße h1600
27,70 € / Stück*
-
HXF042H
Motorantrieb für Baugröße h1600 200-230VAC
2.002,91 € / Stück* -
HXF040HMotorantrieb für Baugröße h1600 24-48V DC
2.002,91 € / Stück*
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
108,69 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
108,69 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
131,85 € / Stück*
-
HXF030H
Drehantrieb für Baugröße h1600
364,55 € / Stück* -
HXF031HDrehantrieb für Baugröße h1600 Türeinbau
759,33 € / Stück*
-
HXE013H
Unterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
288,21 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
288,21 € / Stück* -
HXE011HUnterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
288,21 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1250 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
Anschluss
-
Anschlussquerschnitt bei starrem Leiter3x 240 mm²
-
Anschlussquerschnitt bei flexiblem Leiter3x 240 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Ausstattung
-
Motorantrieb optionalJa
Funktionen
-
AuslöseeinheitSchalter
Leistung
-
Verlustleistung pro Pol62,50 W
-
Gesamtverlustleistung unter Nennstrom187,50 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1822000 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Downloads
-
Produktbild
-

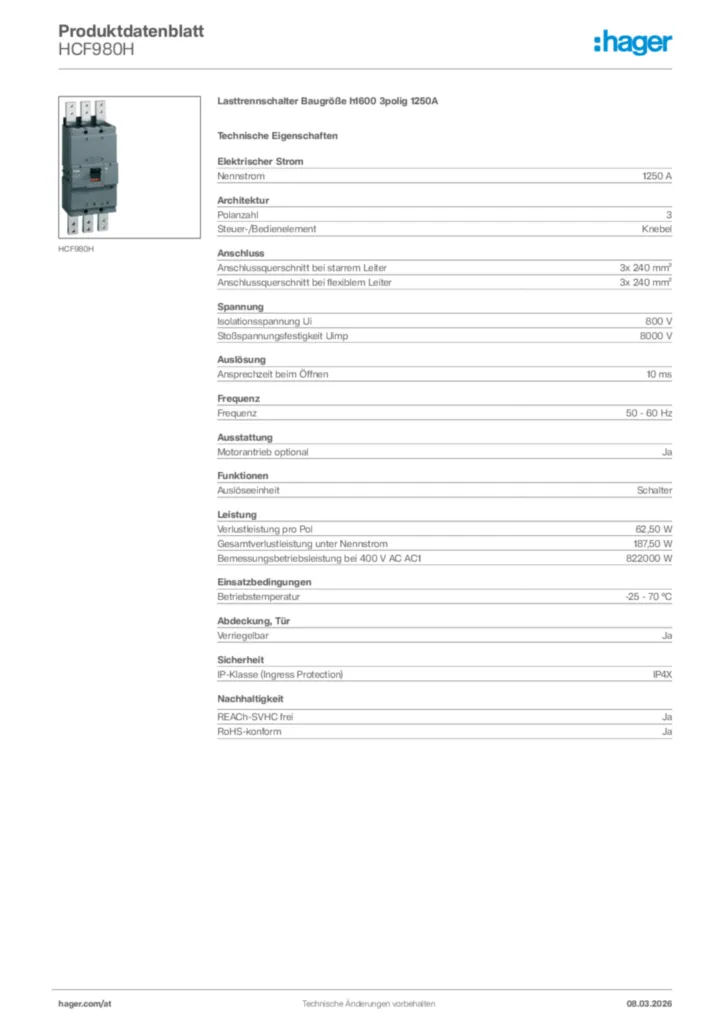

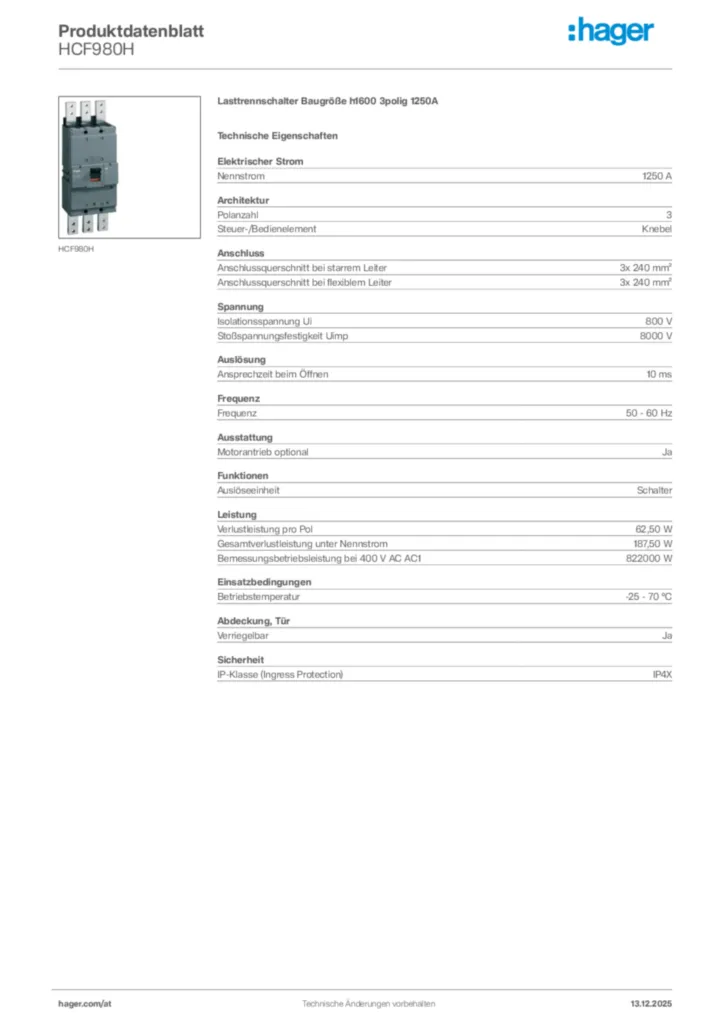

Product datasheet
Hager Produktdatenblatt HCF980H
Lasttrennschalter Baugröße h1600 3polig 1250A
PDF -
Montageanleitung
Montageanleitung International 2021-06-07
PDF3,62 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-08-17
PDF298,77 kB
Declaration
Konformitätserklärung International 2022-06-21
PDF284,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HCE970HLasttrennschalter Baugröße h1000 3polig 1000APreis2.585,87 €/ Stück * -
2
HCF990HLasttrennschalter Baugröße h1600 3polig 1600APreis3.636,02 €/ Stück * -
3
HCW630ARLasttrennschalter h3+ P630 3 polig 630A FTCPreis898,36 €/ Stück * -
4
HCF991HLasttrennschalter Baugröße h1600 4polig 1600APreis4.711,14 €/ Stück * -
5
HCE801HLasttrennschalter Baugröße h1000 4polig 800APreis2.863,53 €/ Stück *
Ausschreibungstext
Lasttrennschalter Baugröße h1600 3polig 1250A
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1600, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1250 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 62,50 W
Gesamtverlustleistung unter Nennstrom: 187,50 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 822000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCF980H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1600, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1250 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 62,50 W
Gesamtverlustleistung unter Nennstrom: 187,50 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 822000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCF980H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
