Hauptschaltgeräte

Lasttrennschalter Baugröße h1000 3polig 800A HCE800H

Name: HCE800H
Brand: Hager
SKU: HCE800H1
Price: 2125.29 EUR

EAN

3250613363178

Marke

Hager

VPE

1 Stück

Preisgruppe

H40

2.125,29 €

/ Stück *

Zubehör
Technische Merkmale
Downloads
Weitere Produkte
Ausschreibungstext

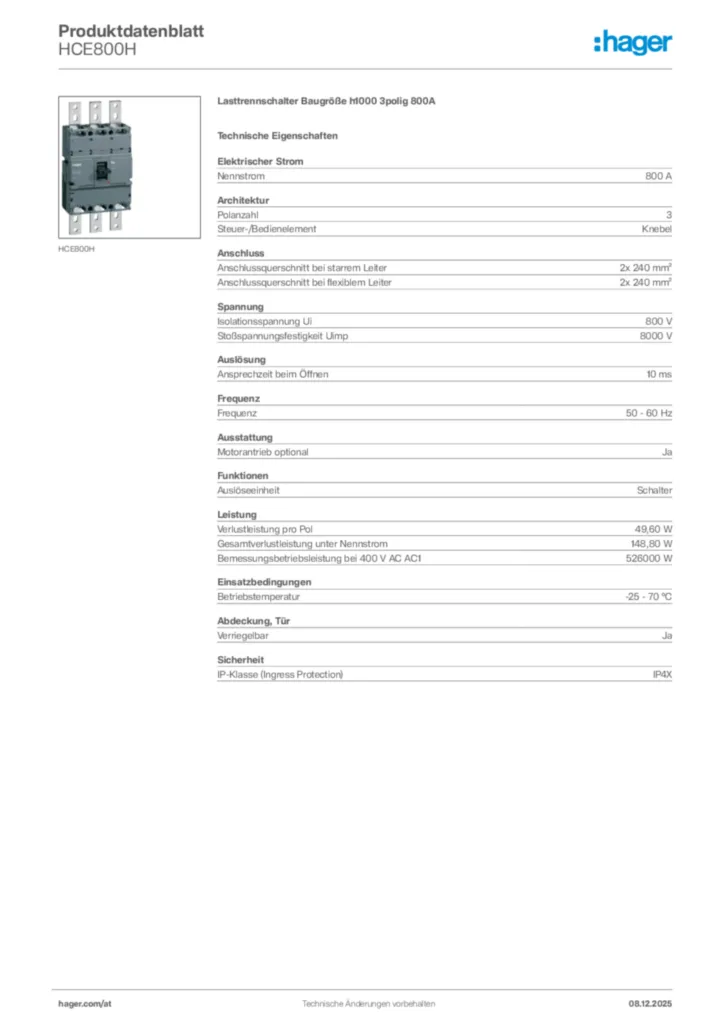

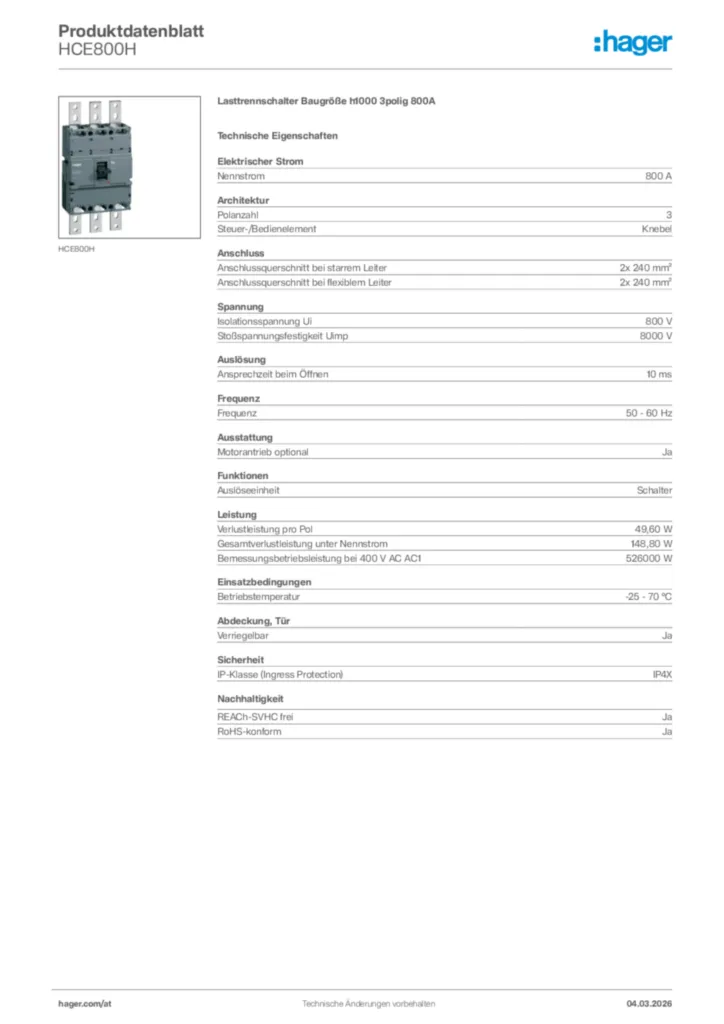

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Arbeitsstromauslöser 5 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Vorhängeschlosssperre für Sschalter 1 Produkte verfügbar
Unterspannungsauslöser 4 Produkte verfügbar
Handgriff für Schaltgeräte 2 Produkte verfügbar
Mehr sehen 7 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

800 A

Polanzahl

3
Steuer-/Bedienelement

Knebel

Anschlussquerschnitt bei starrem Leiter

2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter

2x 240 mm²

Isolationsspannung Ui

800 V
Stoßspannungsfestigkeit

8000 V

Ansprechzeit beim Öffnen

10 ms

Frequenz

50 - 60 Hz

Motorantrieb optional

Ja

Auslöseeinheit

Schalter

Verlustleistung pro Pol

49,60 W
Gesamtverlustleistung unter Nennstrom

148,80 W
Bemessungsbetriebsleistung bei 400 V AC AC1

526000 W

Betriebstemperatur

-25 - 70 °C

Verriegelbar

Ja

IP-Klasse (Ingress Protection)

IP4X

Downloads

Produktbild

Produktbild HCE800H
Montageanleitung

Montageanleitung International 2021-06-16

PDF

7,89 MB
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-06-27

PDF

330,83 kB

Declaration

Konformitätserklärung International 2022-06-21

PDF

316,45 kB

Mehr Downloads

Ausschreibungstext

Lasttrennschalter Baugröße h1000 3polig 800A

Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 800 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 49,60 W
Gesamtverlustleistung unter Nennstrom: 148,80 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 526000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X

Fabrikat : Hager oder gleichwertig
Artikel : HCE800H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
