Lasttrennschalter Baugröße h1000 4polig 800A HCE801H
EAN
3250613363215
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
2.782,83 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Arbeitsstromauslöser 4 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Unterspannungsauslöser 3 Produkte verfügbar -
Motorantrieb 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar
Optionales Zubehör
-
HXE030H
Drehantrieb für Baugröße h1000
238,05 € / Stück* -
HXE031HDrehantrieb für Baugröße h1000 Türeinbau
607,47 € / Stück*
-
HXC002H
Arbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)
215,41 € / Stück* -
HXC004HArbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)
215,41 € / Stück* -
HXC003HArbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)
215,41 € / Stück* -
HXC001HArbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)
215,41 € / Stück*
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
105,63 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
105,63 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
128,13 € / Stück*
-
HXE013H
Unterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
280,09 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
280,09 € / Stück* -
HXE011HUnterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
280,09 € / Stück*
-
HXE042H
Motorantrieb für Baugröße h1000 100-240VAC
1.767,39 € / Stück* -
HXE040HMotorantrieb für Baugröße h1000 24 - 48V DC
1.767,39 € / Stück*
-
HXE065H
Mechanische Verriegelung für Baugröße h1000 Set
1.385,01 € / Stück*
-
HXD039HKnebel-Verriegelungsstück für Baugröße h630-1000
15,73 € / Stück*
-
HYE008HKlemmen für Baugröße h800/h1000 4polig Alu/Kupfer 4x 95-240mm²
809,54 € / Stück* -
HYE032HRückanschluss für Baugröße h1000 4polig
452,72 € / Stück*
-
HYE026HKlemmenabdeckung für Baugröße h1000 4polig kurz
197,64 € / Stück* -
HYE022HKlemmenabdeckung für Baugröße h1000 4polig lang
197,64 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2x 240 mm²
-
Anschlussquerschnitt bei flexiblem Leiter2x 240 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Ausstattung
-
Motorantrieb optionalJa
Funktionen
-
AuslöseeinheitSchalter
Leistung
-
Verlustleistung pro Pol49,60 W
-
Gesamtverlustleistung unter Nennstrom148,80 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1526000 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

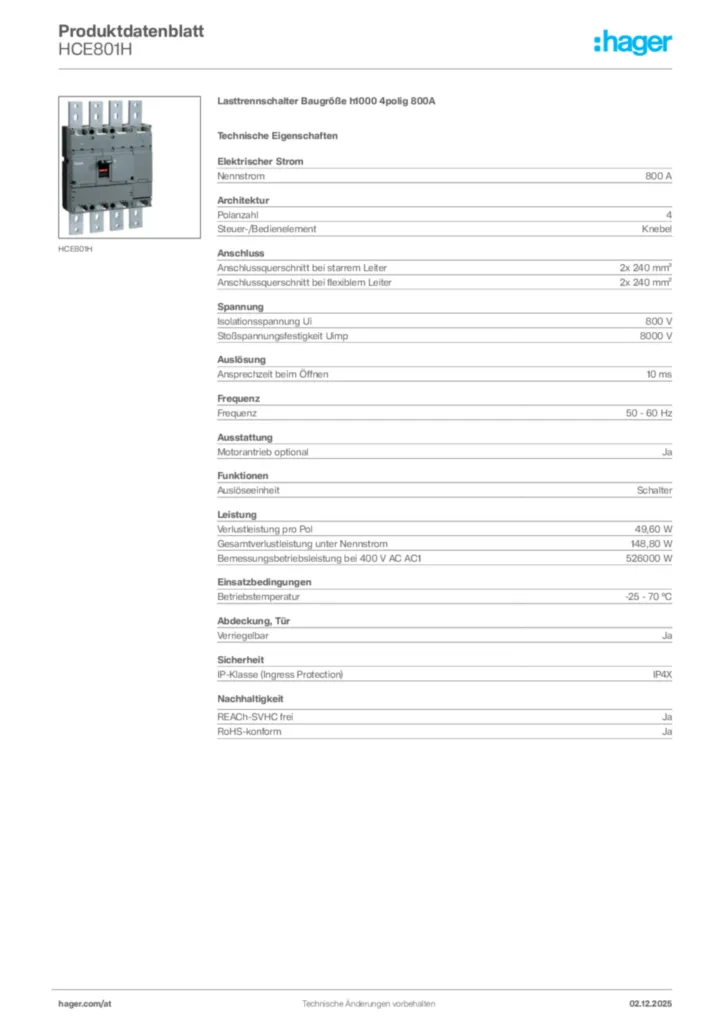

Hager Produktdatenblatt HCE801H
Lasttrennschalter Baugröße h1000 4polig 800A
PDF -
Montageanleitung
Montageanleitung International 2021-06-16
PDF7,89 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-27
PDF330,83 kB
Declaration
Konformitätserklärung International 2022-06-21
PDF316,45 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HCE800HLasttrennschalter Baugröße h1000 3polig 800APreis2.206,05 €/ Stück * -
2
HCW630ARLasttrennschalter h3+ P630 3 polig 630A FTCPreis873,04 €/ Stück * -
3
HCT250ARLasttrennschalter h3+ P250 3 polig 250A FTCPreis630,95 €/ Stück * -
4
HCW400ARLasttrennschalter h3+ P630 3 polig 400A FTCPreis742,36 €/ Stück * -
5
HCF981HLasttrennschalter Baugröße h1600 4polig 1250APreis3.630,70 €/ Stück *
Ausschreibungstext
Lasttrennschalter Baugröße h1000 4polig 800A
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 800 A
Polanzahl: 4
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 49,60 W
Gesamtverlustleistung unter Nennstrom: 148,80 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 526000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCE801H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 800 A
Polanzahl: 4
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 49,60 W
Gesamtverlustleistung unter Nennstrom: 148,80 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 526000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCE801H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
