Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte HAB406
Preis
110,86 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
21,27 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
30,65 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
28,26 € / Stück*
-
HZC010
Drehantrieb für Lasttrennschalter 20-100A
42,63 € / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
54,26 € / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
33,15 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Strombelastbarkeit bei AC2163 A
-
Strombelastbarkeit bei AC21 in Kategorie A63 A
-
Strombelastbarkeit bei AC21 in Kategorie B63 A
-
Strombelastbarkeit bei AC22 in Kategorie A63 A
-
Strombelastbarkeit bei AC22 in Kategorie B63 A
-
Strombelastbarkeit bei AC23 in Kategorie A40 A
-
Strombelastbarkeit bei AC23 in Kategorie B40 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-31,50 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609471,26 kA
-
Nennstrom für kurze Zeit ICW IEC 609471,26 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Architektur
-
Polart4P
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter16 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol2,40 W
-
Gesamtverlustleistung unter Nennstrom9,60 W
-
Bemessungsbetriebsleistung bei 400 V AC AC141000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2328000 W
Installation, Montage
-
Nominales Drehmoment2 - 2,2 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module3,42
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

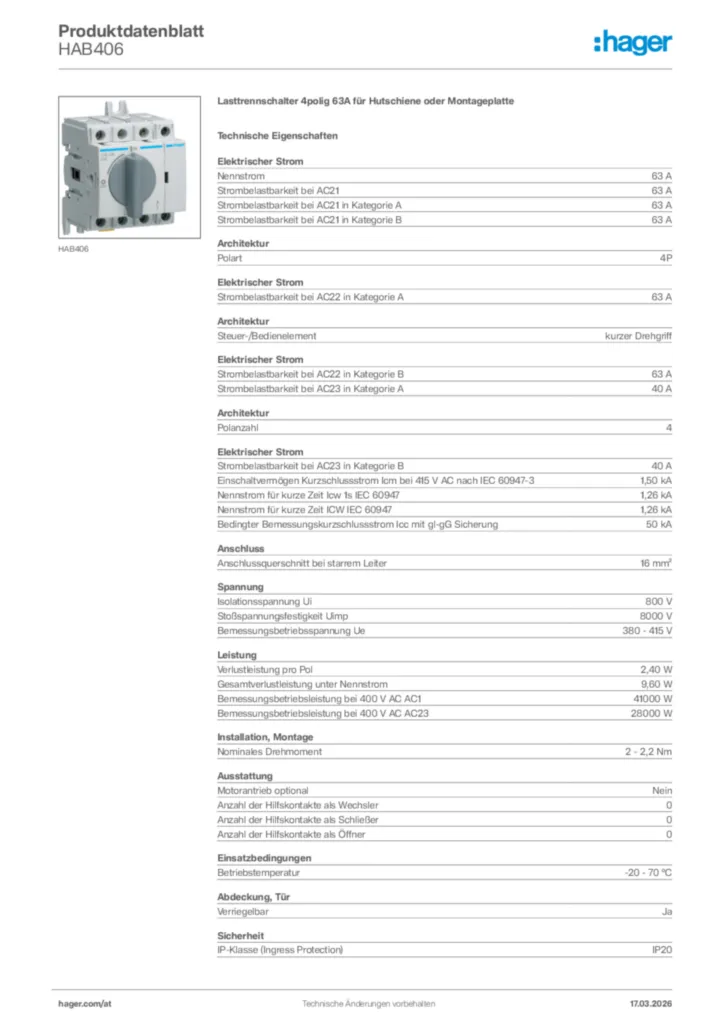

Hager Produktdatenblatt HAB406
Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte
PDF -
Montageanleitung
Montageanleitung International 2022-04-08
PDF1,72 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF835,39 kB
Konformitätserklärung en-GB 2025-11-21
PDF604,46 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HAC310Lasttrennschalter 3polig 100A für Hutschiene oder MontageplattePreis141,44 €/ Stück * -
2
HAE412Lasttrennschalter 4polig 125A, sichtbare Trennung für Hutschiene/MontageplattePreis258,94 €/ Stück * -
3
HAB402Lasttrennschalter 4polig 20A für Hutschiene oder MontageplattePreis80,20 €/ Stück * -
4
HAE416Lasttrennschalter 4polig 160A, sichtbare Trennung für Hutschiene/MontageplattePreis381,65 €/ Stück * -
5
HA304Lasttrennschalter mit Trennungsanzeige 3polig 80APreis120,34 €/ Stück *
Ausschreibungstext
Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 63 A
Polart: 4P
Verlustleistung pro Pol: 2,40 W
Gesamtverlustleistung unter Nennstrom: 9,60 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAB406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 63 A
Polart: 4P
Verlustleistung pro Pol: 2,40 W
Gesamtverlustleistung unter Nennstrom: 9,60 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAB406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
