Feldverteiler UP,univers FW,168PLE,IP30,SKII, Nischenmaße 1102x555x110mm,QC FW72US2
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Lackstift 1 Produkte verfügbar -
Kennzeichnungsmaterial 1 Produkte verfügbar -
Schließsystem 3 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Montagezubehör 1 Produkte verfügbar -
Abdeckleiste 1 Produkte verfügbar
Optionales Zubehör
-
FZ791N
Lackstift, 9ml, Farbe RAL 9010
20,32 € / Stück*
-
FZ597N
Schließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
30,22 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
18,81 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
13,64 € / Stück*
-
FZ794
Plantasche, Klarsicht, DIN A4, selbstklebend
4,74 € / Stück*
-
S35S
Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,69 € / Stück*
-
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
15,37 € / Set*
-
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
15,40 € / Stück*
-
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,56 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen14
-
Anzahl Reihen2
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module168
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe110 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

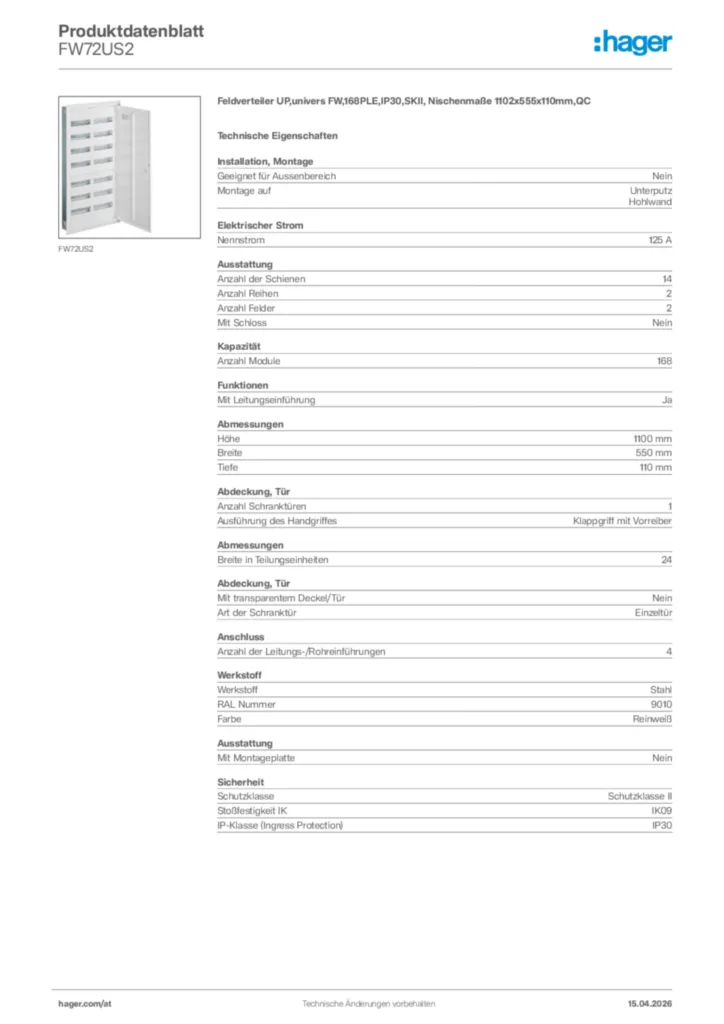

Hager Produktdatenblatt FW72US2
Feldverteiler UP,univers FW,168PLE,IP30,SKII, Nischenmaße 1102x555x110mm,QC
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB
Montageanleitung für FWxx - Feldverteiler UP, Mauerkasten (Stand: 02.2012)
Montageanleitung International 2020-01-01
PDF1,55 MB
Montageanleitung für FWxx - Feldverteiler UP, Mauerkasten (Stand: 10.2017)
Montageanleitung International 2017-10-12
PDF6,97 MB
