UP-Feldverteiler,Hutschiene,IP30,SKII,96PLE, Nischenmaße (HxBxT):652x555x110mm FW42US2
EAN
3250612737321
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Lackstift 1 Produkte verfügbar -
Kennzeichnungsmaterial 1 Produkte verfügbar -
Schließsystem 3 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Montagezubehör 1 Produkte verfügbar -
Abdeckleiste 1 Produkte verfügbar
Optionales Zubehör
-
FZ791N
Lackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
FZ597N
Schließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
17,09 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,40 € / Stück*
-
FZ794
Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück*
-
S35S
Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
-
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
13,97 € / Set*
-
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
13,99 € / Stück*
-
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück* -
UN04FNTragschienen, univers, FW, Höhe:600mm, 2 Stück
32,50 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,98 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen8
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module96
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe650 mm
-
Breite550 mm
-
Tiefe110 mm
-
Breite in Teilungseinheiten36
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

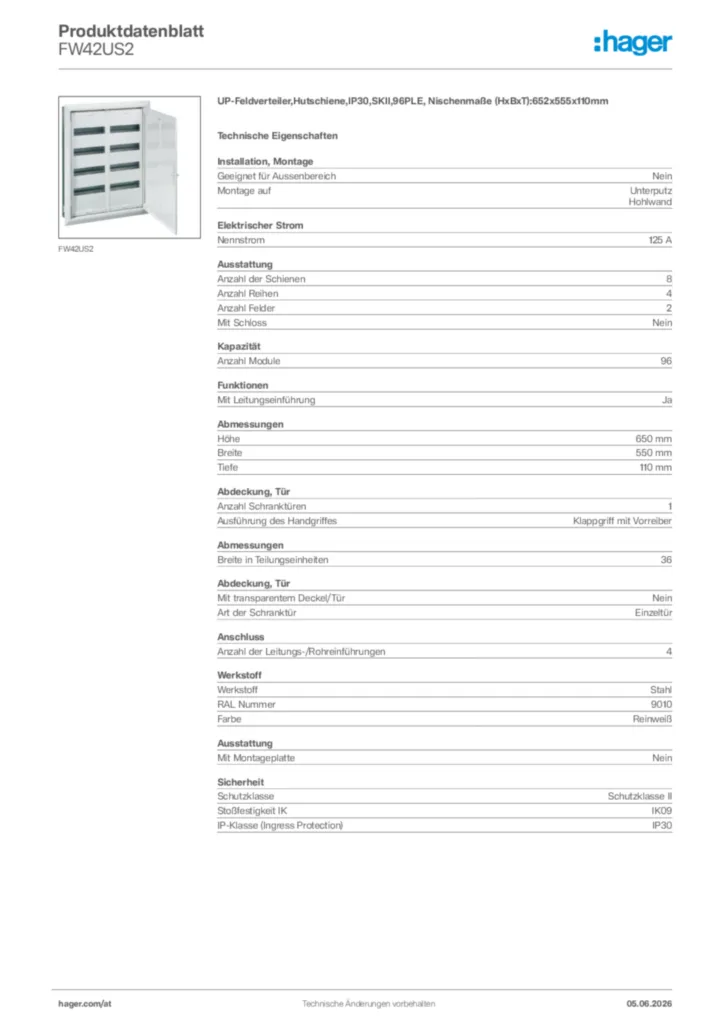

Hager Produktdatenblatt FW42US2
UP-Feldverteiler,Hutschiene,IP30,SKII,96PLE, Nischenmaße (HxBxT):652x555x110mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB
Montageanleitung für FWxx - Feldverteiler UP, Mauerkasten (Stand: 02.2012)
Montageanleitung International 2020-01-01
PDF1,55 MB
Montageanleitung für FWxx - Feldverteiler UP, Mauerkasten (Stand: 10.2017)
Montageanleitung International 2017-10-12
PDF6,97 MB
Mehr Downloads
