Energiezähler 3phasig, direkt 80A, 4M, MODBUS, MID ECR380D
EAN
3250612231478
Marke
Hager
VPE
1 Stück
Preisgruppe
H67
Preis
320,38 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

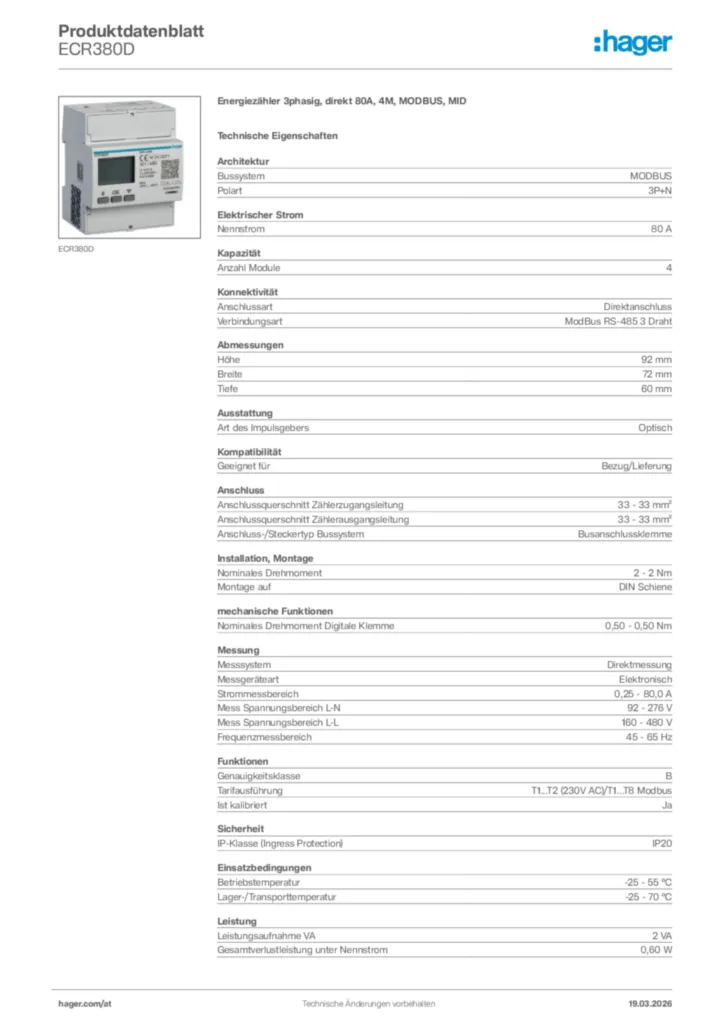

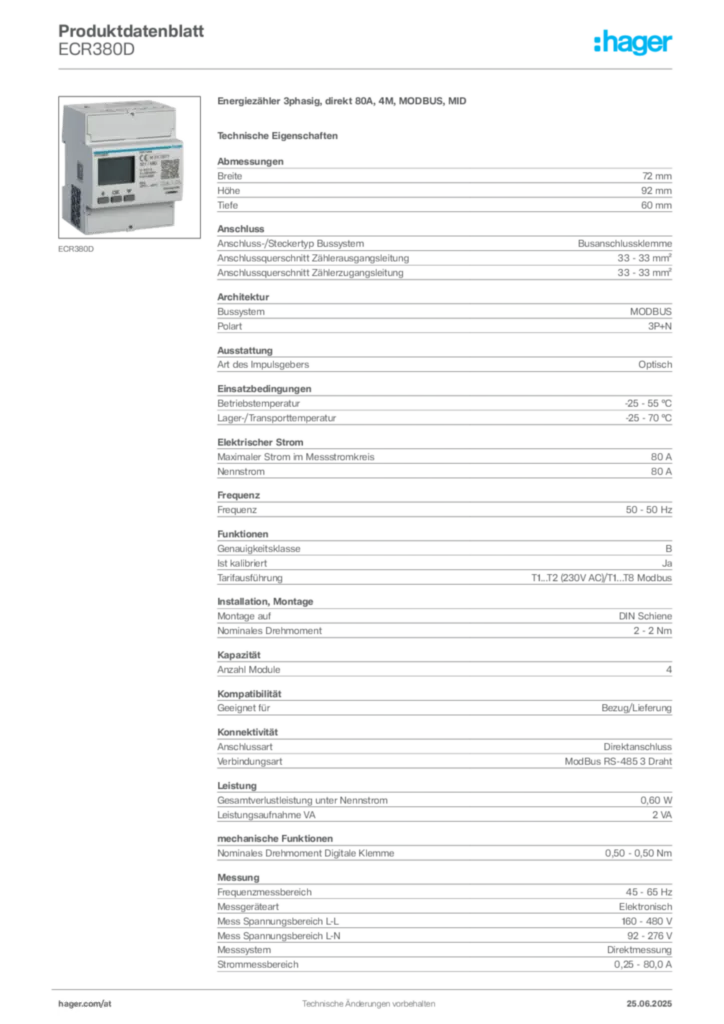

Technische Merkmale
Architektur
-
BussystemMODBUS
-
Polart3P+N
Elektrischer Strom
-
Nennstrom80 A
-
Maximaler Strom im Messstromkreis80 A
Kapazität
-
Anzahl Module4
Konnektivität
-
AnschlussartDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
Abmessungen
-
Höhe92 mm
-
Breite72 mm
-
Tiefe60 mm
Elektrische Hauptattribute
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung33 - 33 mm²
-
Anschlussquerschnitt Zählerausgangsleitung33 - 33 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 80,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Mess Spannungsbereich L-L160 - 480 V
-
Frequenzmessbereich45 - 65 Hz
Funktionen
-
GenauigkeitsklasseB
-
TarifausführungT1...T2 (230V AC)/T1...T8 Modbus
-
Ist kalibriertJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom0,60 W
Downloads
-
Produktbild
-
Montageanleitung
Bedienungs- und Montageanleitung für ECR380D - Energiezähler 3phasig, direkt 80A (DE-PL-AR, 2019-09)
Montageanleitung de-DE, pl-PL 2019-09-30
PDF1,68 MB
Montageanleitung International 2019-09-30
PDF1,58 MB -
Produktanhang
Modbus table for energy meters (version from 24th July 2019)
XLS177,00 kB
Produktanhang International 2022-10-04
PDF836,11 kB -
Handbuch
Handbuch de-DE, en-GB 2024-01-08
PDF2,83 MB -
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF464,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MID243,31 €/ Stück * -
2
ECA300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MID442,34 €/ Stück * -
3
ECA310DEnergiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID532,24 €/ Stück * -
4
ECA380DEnergiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID378,24 €/ Stück * -
5
ECM140DEnergiezähler 1phasig, direkt 40A, 1M, MBUS, MID179,28 €/ Stück *
Ausschreibungstext
Energiezähler 3phasig, direkt 80A, 4M, MODBUS, MID
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120Ohm ) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: MODBUS
Anzahl Module: 4
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECR380D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120Ohm ) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
