  • ECR180D

Energiezähler 1phasig, direkt 80A, 2M, MODBUS, MID

ECR180D

  • Reihen­ein­bau­ge­räte
  • Ener­gie­ma­na­ge­ment

Energiezähler 1phasig, direkt 80A, 2M, MODBUS, MID ECR180D

EAN
3250612231447
Marke
Hager
VPE
1 Stück
Preisgruppe
H67
Preis
 243,31 €
/ Stück *
 243,31 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

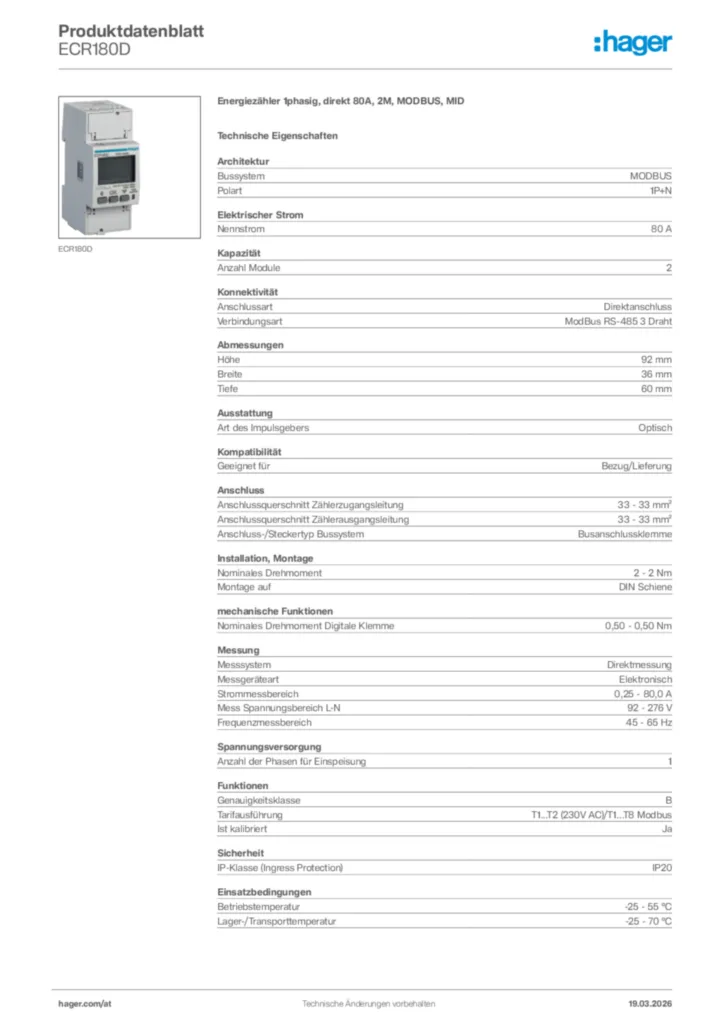

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Infor­ma­ti­ons­-/MS­R-­Technik 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Infor­ma­ti­ons­-/MS­R-­Technik
  • SMC120R

    Abschlusswiderstand für MODBUS RTU 120 Ohm
     10,88 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Archi­tektur
  • Bussystem
    MODBUS
  • Polart
    1P+N
Elek­tri­scher Strom
  • Nenn­strom
    80 A
  • Maxi­maler Strom im Mess­strom­kreis
    80 A
Kapa­zität
  • Anzahl Module
    2
Konnek­ti­vität
  • Anschlussart
    Direk­t­an­schluss
  • Verbin­dungsart
    ModBus RS-485 3 Draht
Abmes­sungen
  • Höhe
    92 mm
  • Breite
    36 mm
  • Tiefe
    60 mm
Elek­tri­sche Haupt­at­tri­bute
  • Art des Impuls­ge­bers
    Optisch
Kompa­ti­bi­lität
  • Geeignet für
    Bezug/­Lie­fe­rung
Anschluss
  • Anschluss­quer­schnitt Zähler­zu­gangs­lei­tung
    33 - 33 mm²
  • Anschluss­quer­schnitt Zähler­aus­gangs­lei­tung
    33 - 33 mm²
  • Anschluss-/­Ste­ckertyp Bussystem
    Busan­schluss­klemme
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2 Nm
mecha­ni­sche Funk­ti­onen
  • Nomi­nales Dreh­mo­ment Digi­tale Klemme
    0,50 - 0,50 Nm
Messung
  • Mess­system
    Direkt­mes­sung
  • Mess­ge­rä­teart
    Elek­tro­nisch
  • Strom­mess­be­reich
    0,25 - 80,0 A
  • Mess Span­nungs­be­reich L-N
    92 - 276 V
  • Frequenz­mess­be­reich
    45 - 65 Hz
Span­nungs­ver­sor­gung
  • Anzahl der Phasen für Einspei­sung
    1
Funk­ti­onen
  • Genau­ig­keits­klasse
    B
  • Tarif­aus­füh­rung
    T1...T2 (230V AC)/T1...T8 Modbus
  • Ist kali­briert
    Ja
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
  • Lager-/Trans­port­tem­pe­ratur
    -25 - 70 °C
Leis­tung
  • Leis­tungs­auf­nahme VA
    2 VA
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    1 W

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration ECR180D (english)
PDF
103,10 kB

Downloads

  • Produktbild

    Bild ECR180D | Hager Deutschland

    Produktbild ECR180D

  • Produktanhang

    Bild Modbus table for energy meters (version from 24th July 2019) | Hager Deutschland

    Modbus table for energy meters (version from 24th July 2019)

    XLS
    177,00 kB
    Bild Produktanhang International 2022-10-04 | Hager Deutschland

    Produktanhang International 2022-10-04

    PDF
    836,11 kB

  • Handbuch

    Bild Handbuch de-DE, en-GB 2024-01-11 | Hager Deutschland

    Handbuch de-DE, en-GB 2024-01-11

    PDF
    2,87 MB

  • Katalog

    Bild AT Partnerkatalog 2024 | Hager Deutschland

    AT Partnerkatalog 2024

    Gültig ab 01.01.2024

    PDF
    7,66 MB

  • Technische Beilage (single-product)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technische Beilage (single-product) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2024-04-15

    PDF
    456,84 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    ECA180D - Energiezähler 1phasig, direkt 80A, 2M, AGARDIO, MID
    ECA180D
    Energiezähler 1phasig, direkt 80A, 2M, AGARDIO, MID
    Preis
     243,31 €
    / Stück *
     243,31 €
    / Stück *
  • 2
    ECA300C - Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MID
    ECA300C
    Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MID
    Preis
     442,34 €
    / Stück *
     442,34 €
    / Stück *
  • 3
    ECA310D - Energiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID
    ECA310D
    Energiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID
    Preis
     532,24 €
    / Stück *
     532,24 €
    / Stück *
  • 4
    ECA380D - Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID
    ECA380D
    Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID
    Preis
     378,24 €
    / Stück *
     378,24 €
    / Stück *
  • 5
    ECM140D - Energiezähler 1phasig, direkt 40A, 1M, MBUS, MID
    ECM140D
    Energiezähler 1phasig, direkt 40A, 1M, MBUS, MID
    Preis
     179,28 €
    / Stück *
     179,28 €
    / Stück *

Ausschreibungstext

Energiezähler 1phasig, direkt 80A, 2M, MODBUS, MID

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 9 Stellen inklusive Nachkommastelle angezeigt. Neben den zuvor genannten Messwerten, können über Modbus auf die aktuellen Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.

Bussystem: MODBUS
Anzahl Module: 2
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA

Fabrikat : Hager oder gleichwertig
Artikel : ECR180D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
