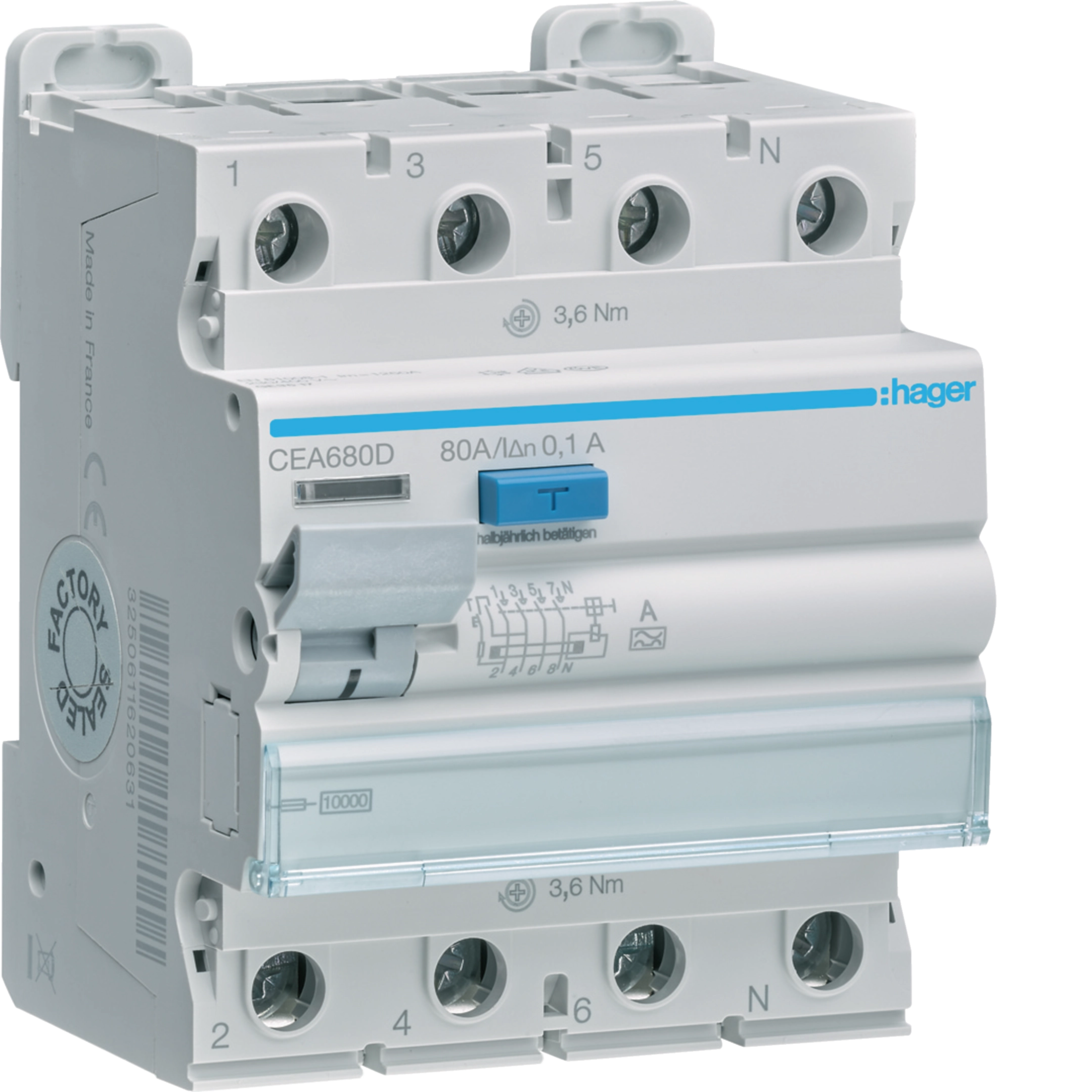

Fehlerstrom-Schutzschalter 3P+N 80A 100mA A CEA680D

Name: CEA680D
Brand: Hager
SKU: CEA680D
Price: 309.53 EUR

EAN

3250611623250

Marke

Hager

VPE

1 Stück

Preisgruppe

H32

Preis

309,53 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar

Technische Merkmale

Polart

3P+N

Nennstrom

80 A
Bemessungsfehlerstrom Idn

100 mA
Schließ- und Abschaltvermögen Idm

1,25 kA
Bemessungskurzschlussstrom Inc nach EN61008-1

10 kA
Nennstrom bei -25°C

80 A
Nennstrom bei -20 °C

80 A
Nennstrom bei -15°C

80 A
Nennstrom bei -10°C

80 A
Nennstrom bei -5°C

80 A
Nennstrom bei 0 °C

80 A
Nennstrom bei 5°C

80 A
Nennstrom bei 10°C

80 A
Nennstrom bei 15°C

80 A
Nennstrom bei 20 °C

80 A
Nennstrom bei 25°C

80 A
Nennstrom bei 30°C

80 A
Nennstrom bei 35°C

80 A
Nennstrom bei 40 °C

80 A
Nennstrom bei 45 °C

80 A
Nennstrom bei 50 °C

80 A
Nennstrom bei 55°C

80 A
Nennstrom bei 60°C

80 A
Nennstrom bei 65°C

80 A
Nennstrom bei 70°C

80 A

Nominales Drehmoment Obere Klemme

3,60 - 3,60 Nm
Nominales Drehmoment Untere Klemme

3,60 - 3,60 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Isolationsfestigkeit

2 kV
Stoßspannungsfestigkeit Uimp

4000 V
Nennimpulsfestigkeit Uimp IEC 60947-3

6000 V
Max. Betriebsspannung

440 V

Frequenz

50 - 60 Hz

Anzahl Module

4

Geeignet für DIN Schiene

Ja

Typ des Fehlerstromschutzes

A
IP-Klasse (Ingress Protection)

IP20

Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 50 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 35 mm²

Gesamtverlustleistung unter Nennstrom

15,80 W

Max. Höhe

2000 m
Betriebstemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

85 mm
Breite

72 mm
Tiefe

70 mm
