Fehlerstrom-Schutzschalter 3P+N 40A 30mA A TP CDA645D

EAN
3250611623212
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Fehlerstrom-Schutzschalter 3P+N 40A 30mA A TP

CDA645D

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (12)
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Phasen­tren­nungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Zu- und Abgangs­ka­bel­baum
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       8,94 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       7,31 €  / Stück*
    • MZN121

      Phasenabschottung für Leitungsschutzschalter 10kA
       10,93 €  / Set*
    • LZ060

      Distanzstück für Wärmeentlastung
       1,66 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       58,56 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       58,56 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       58,56 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       21,71 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       18,70 €  / Stück*
    • K67A

      Kabelbrücke NYAF 10 mm², Länge: 250mm, Stift / Stift , Farbe: Blau
       5,99 €  / Stück*
    • K67B

      Kabelbrücke NYAF 10 mm², 250mm lang, Farbe blau
       7,59 €  / Stück*
    • K67S

      Kabelbrücke NYAF 10 mm², 250mm lang, Farbe schwarz
       7,59 €  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      3P+N
    Elek­tri­scher Strom
    • Nenn­strom
      40 A
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    • Schließ- und Abschalt­ver­mögen Idm
      1,25 kA
    • Bemes­sungs­kurz­schluss­strom Inc nach EN61008-1
      10 kA
    • Nenn­strom bei -25°C
      40 A
    • Nenn­strom bei -20 °C
      40 A
    • Nenn­strom bei -15°C
      40 A
    • Nenn­strom bei -10°C
      40 A
    • Nenn­strom bei -5°C
      40 A
    • Nenn­strom bei 0 °C
      40 A
    • Nenn­strom bei 5°C
      40 A
    • Nenn­strom bei 10°C
      40 A
    • Nenn­strom bei 15°C
      40 A
    • Nenn­strom bei 20 °C
      40 A
    • Nenn­strom bei 25°C
      40 A
    • Nenn­strom bei 30°C
      40 A
    • Nenn­strom bei 35°C
      40 A
    • Nenn­strom bei 40 °C
      40 A
    • Nenn­strom bei 45 °C
      40 A
    • Nenn­strom bei 50 °C
      40 A
    • Nenn­strom bei 55°C
      40 A
    • Nenn­strom bei 60°C
      40 A
    • Nenn­strom bei 65°C
      40 A
    • Nenn­strom bei 70°C
      40 A
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      3,60 - 3,60 Nm
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 400 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Isola­ti­ons­fes­tig­keit
      2 kV
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    • Nenn­im­puls­fes­tig­keit Uimp IEC 60947-3
      6000 V
    • Max. Betriebss­pan­nung
      440 V
    Frequenz
    • Frequenz
      50 - 50 Hz
    Kapa­zität
    • Anzahl Module
      4
    Kompa­ti­bi­lität
    • Geeignet für DIN Schiene
      Ja
    Sicherheit
    • Typ des Fehler­strom­schutzes
      A
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Anschluss
    • Anschluss­quer­schnitt des Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      4,39 W
    Einsatz­be­din­gungen
    • Max. Höhe
      2000 m
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      10000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      20000
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      85 mm
    • Breite
      72 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-07-24
    PDF
    23,23 MB
    Hager REACH declaration CDA645D
    PDF
    Hager RoHS report CDA645D
    PDF

    Downloads

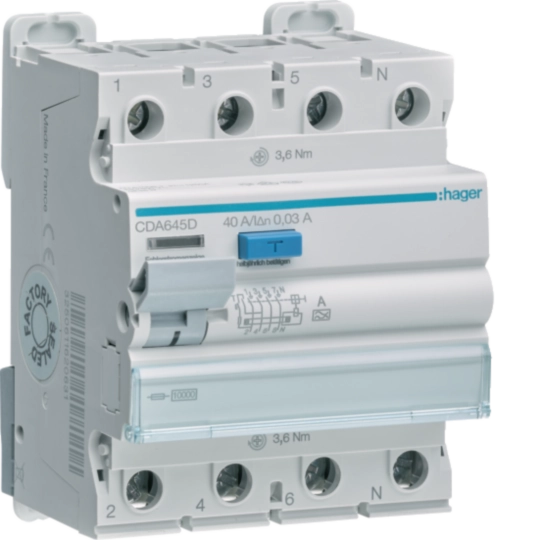

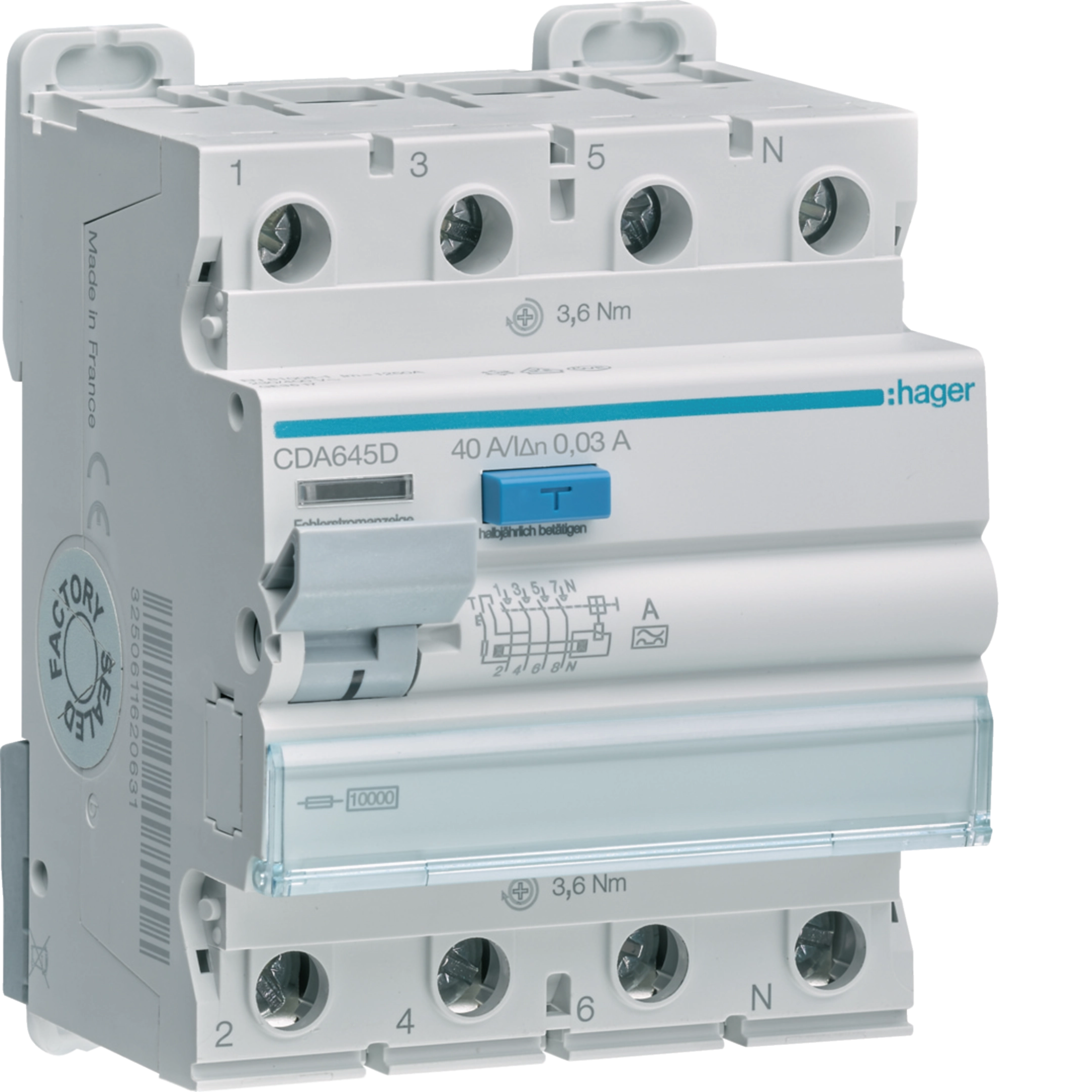

    • Produktbild

      Bild CDA645D | Hager Deutschland

      Produktbild CDA645D

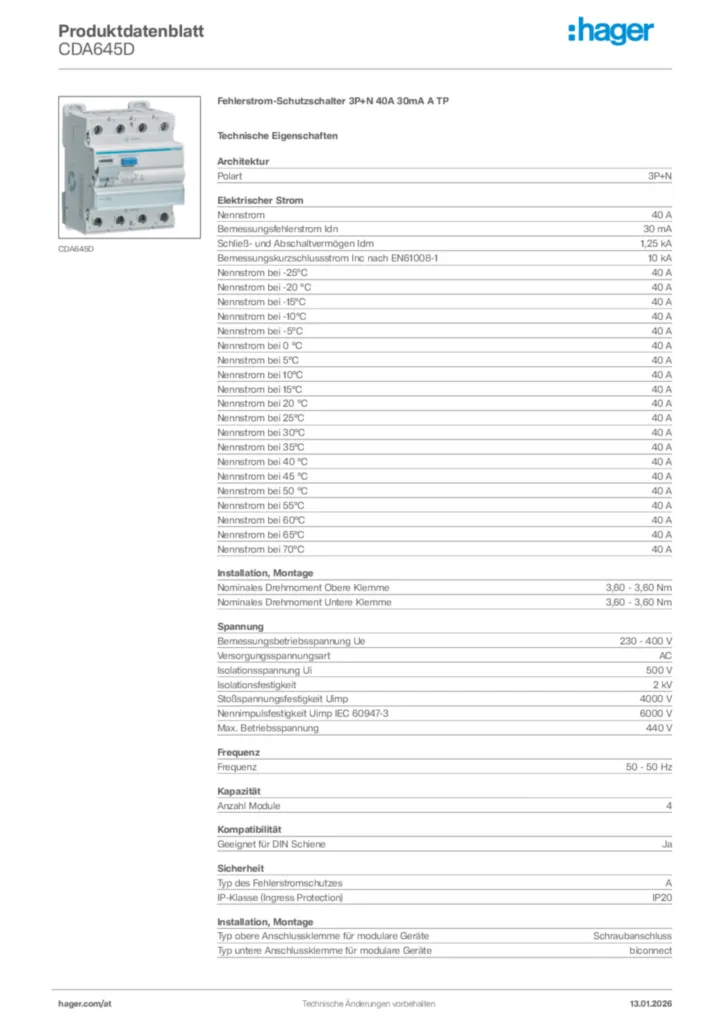

    • Product datasheet

      Bild Hager Produktdatenblatt CDA645D | Hager Deutschland

      Hager Produktdatenblatt CDA645D

      Fehlerstrom-Schutzschalter 3P+N 40A 30mA A TP

      PDF

    • Montageanleitung

      Bild Montageanleitung es-ES, fr-FR, de-DE, it-IT, nl-NL 2023-01-13 | Hager Deutschland

      Montageanleitung es-ES, fr-FR, de-DE, it-IT, nl-NL 2023-01-13

      PDF
      1,18 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-01-15 | Hager Deutschland

      Konformitätserklärung en-GB 2025-01-15

      PDF
      1,04 MB
    Mehr Downloads
