Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß BR651701B9016
Das Kanalunterteil für Brüstungskanäle nach DIN EN 50085-1 ermöglicht den Einbau handelsüblicher Geräte. Verfügbar in Breiten von 80 oder 120 mm. Features sind Bodenlochung für direkte Wandmontage und Rechtecklochung für Clip-Technik. Die Breite von 80 mm unterstützt frontrastenden, werkzeuglosen Geräteeinbau. Zusätzliches C-Profil bei 120 mm Breite vorhanden. Kupplungen, Trennwände und Leitungsrückhalteklammern als Zubehör verfügbar. Schall- und Brandschutz beachten.
EAN
4012740031189
Marke
Hager
VPE
8 m
Preisgruppe
T01
Passende Tools
Preis
48,88 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BR12029016
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 120mm verkehrsweiß
15,30 €/ m
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 2 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Oberteil für Außeneck 1 Produkte verfügbar -
Geräteblende für Geräteeinbaukanal 2 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt10050 - 10050 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 1120 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)28
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)42
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

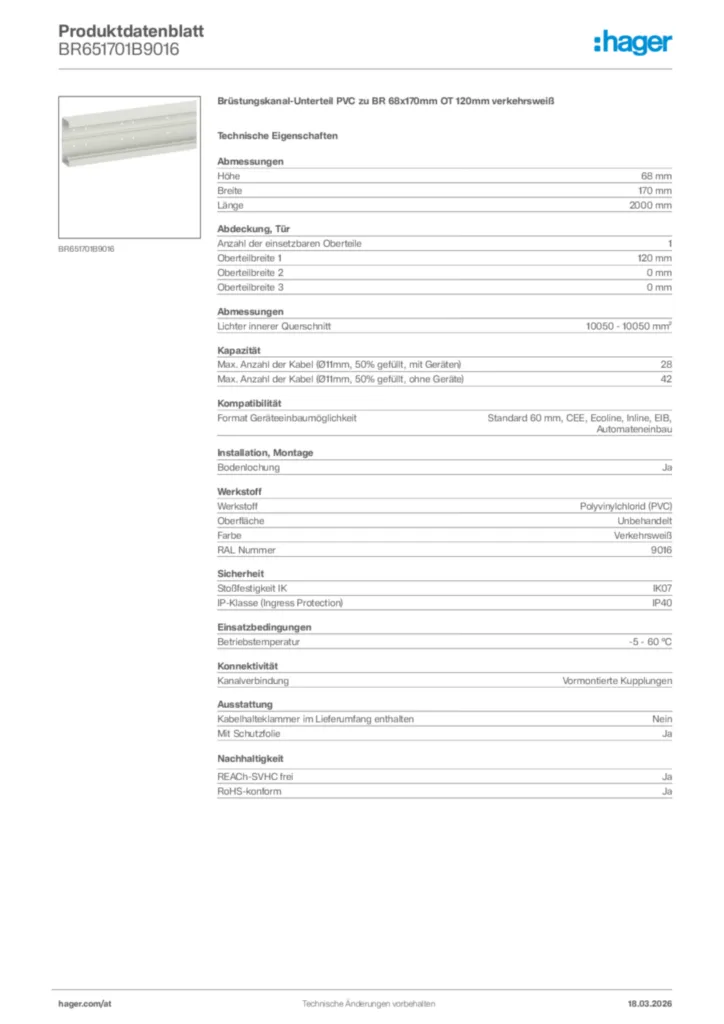

Hager Produktdatenblatt BR651701B9016
Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß
PDF -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP1,10 MB -
With variables
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,57 kB -
Tools
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -

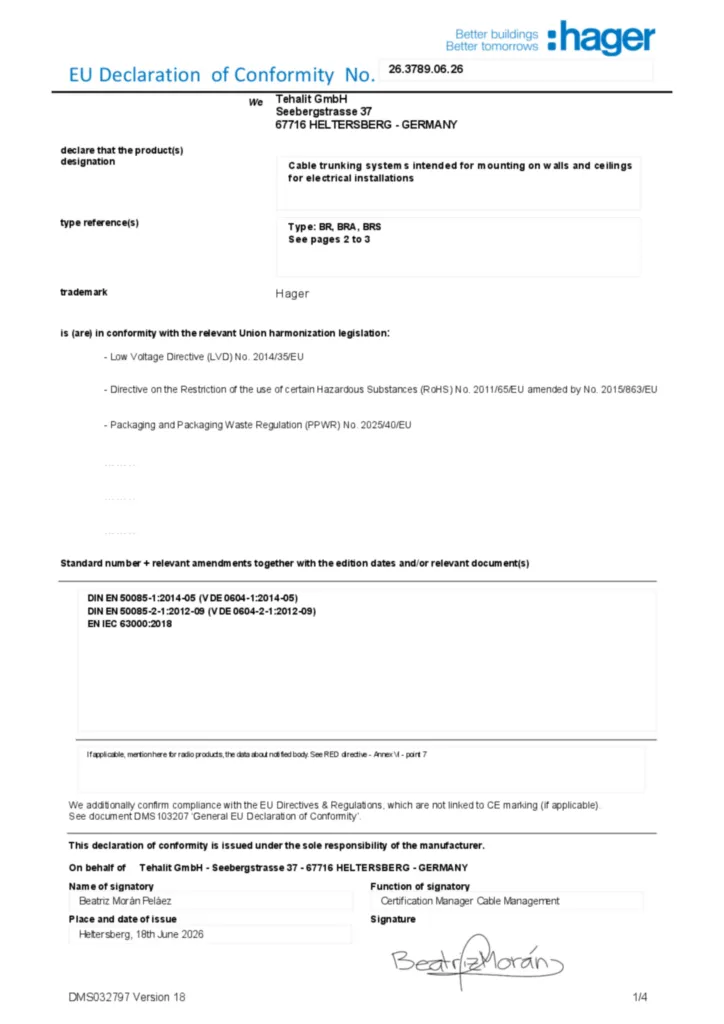

Konformitätserklärung
Konformitätserklärung International 2022-08-08
PDF534,24 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis15,12 €/ m * -
2
BRAP0802ELNBrüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiertPreis19,64 €/ m * -
3
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
4
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,79 €/ Stück * -
5
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,24 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10050 - 10050 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BR651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10050 - 10050 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BR651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
