  • Katalog
  • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme
  • Brüs­tungs­ka­nalsys­teme
  • tehalit BR-Ka­näle
  • BR6513019011

Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in graphitschwarz

BR6513019011

  • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme

Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in graphitschwarz BR6513019011

EAN
4012740896672
Marke
Hager
VPE
8 m
Preisgruppe
T01
 38,74 €
/ m *
 38,74 €
/ m *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

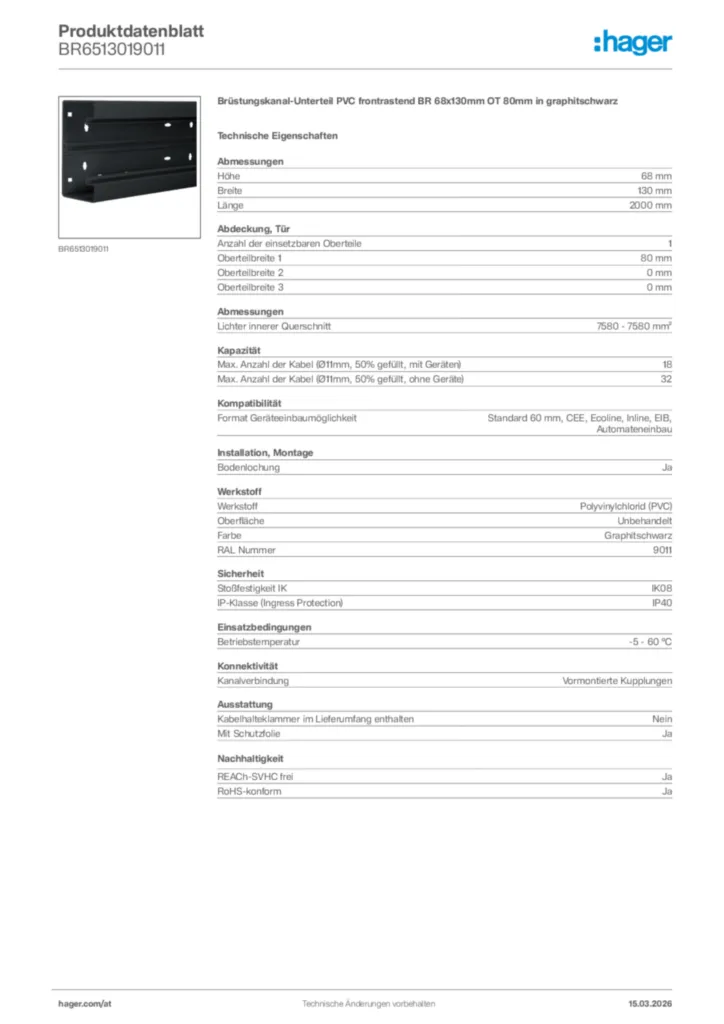

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
BR08029011
BR08029011
Brüstungskanal-Oberteil zu BR mit Oberteilbreite 80mm aus PVC in graphitschwarz
 11,74 €/ m
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Gerä­te­blende für Gerä­te­ein­bau­kanal 3 Produkte verfügbar
  • Ober­teil für Außeneck 1 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar
  • Inneneck 2 Produkte verfügbar
  • Außeneck 2 Produkte verfügbar
  • Mehr sehen 9 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Gerä­te­blende für Gerä­te­ein­bau­kanal
  • Ober­teil für Außeneck
  • Ends­tück
  • Inneneck
  • Außeneck
  • Flachwinkel
  • T-Stück
  • Schnitt­ka­schie­rung
  • Wand­an­schluss­blende
  • Abschluss­stück für Wand­an­schluss­blende
  • Trenn­wand
  • Kabel­rück­hal­te­klammer für Gerä­te­ein­bau­kanal
  • Schall­bar­riere
  • GT4519011

    Geräteträger 1-fach tehalit.BRP/BRAP/BRHP 45x45mm schwarz
     0,00 €  / *
  • GT4529011

    Geräteträger 2-fach tehalit.BRP/BRAP/BRHP 45x45 schwarz
     0,00 €  / *
  • GT4539011

    Geräteträger 3-fach tehalit.BRP/BRAP/BRHP 45x45mm schwarz
     0,00 €  / *
  • BR0802A9011

    Außeneck-Abdeckung zu Brüstungskanal BR Oberteil 80mm in graphitschwarz
     26,85 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6513069011

    Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
     16,61 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6513049011

    Inneneck aus Grundprofil zu BR 68x130mm Oberteil 80mm in graphitschwarz
     58,43 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR651304H9011

    Inneneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarz
     40,48 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6513039011

    Außeneck aus Grundprofil zu BR 68x130mm Oberteil 80mm in graphitschwarz
     51,14 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR651303H9011

    Außeneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarz
     39,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6513059011

    Flachwinkel aus Grundprofil zu BR 68x130mm Oberteil 80mm in graphitschwarz
     67,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR651305H9011

    Flachwinkel schnittkaschierend zu BR/H/N/A/S 68x130mm OT 80mm hfr gschwarz
     43,18 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6513089011

    T-Stück aus Grundprofil zu BR 68x130mm Oberteil 80mm in graphitschwarz
     68,13 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR6513079011

    Schnittkaschierung zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlbl. in graphitschwarz
     17,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR65130W9011

    Wandanschlussblende zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlblech graphitschwarz
     40,21 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BR130WK9011

    Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 130mm Stahlblech grschwarz
     14,43 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRHT

    Trennwand für Kanäle mit C-Profil Einbau halogenfrei
     13,43 €  / m*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • BRTB

    Kabelrückhalteklammerbolzen für BR-Kanäle mit C-Profil 4 Stück halogenfrei
     9,19 €  / Set*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • L5804

    Schallbarriere mit Zöpfe
     57,48 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Abmes­sungen
  • Höhe
    68 mm
  • Breite
    130 mm
  • Länge
    2000 mm
  • Lichter innerer Quer­schnitt
    7580 - 7580 mm²
Abde­ckung, Tür
  • Anzahl der einsetz­baren Ober­teile
    1
  • Ober­teil­breite 1
    80 mm
  • Ober­teil­breite 2
    0
  • Ober­teil­breite 3
    0
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
    18
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    32
Kompa­ti­bi­lität
  • Format Gerä­te­ein­bau­mög­lich­keit
    Stan­dard 60 mm, CEE, Ecoline, Inline, EIB, Auto­ma­ten­einbau
Instal­la­tion, Montage
  • Boden­lo­chung
    Ja
Werk­stoff
  • Werk­stoff
    Poly­vi­nyl­chlorid (PVC)
  • Ober­fläche
    Unbe­han­delt
  • Farbe
    Graphitschwarz
  • RAL Nummer
    9011
Sicherheit
  • Stoß­fes­tig­keit IK
    IK08
  • IP-Klasse (Ingress Protec­tion)
    IP40
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -5 - 60 °C
Konnek­ti­vität
  • Kana­l­ver­bin­dung
    Vormon­tierte Kupp­lungen
Ausstat­tung
  • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
    Nein
  • Mit Schutz­folie
    Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

PEP Dokument International 2022-08-10
PDF
218,04 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,33 kB
REACH-declaration 2023-10-20 (english)
PDF
32,90 kB

Downloads

  • Produktbild

    Bild BR6513019011 | Hager Deutschland

    Produktbild BR6513019011

  • Technische Broschüre

    Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

    21AT0001MC_Broschuere_Br-Family_2021_04_WEB

    Ein Brüstungskanalsystem für alle Fälle.

    PDF
    5,53 MB
    Bild Technische Broschüre de-DE 2022-07-06 | Hager Deutschland

    Technische Broschüre de-DE 2022-07-06

    PDF
    9,22 MB

  • Katalog

    Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

    21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

    Bestellhilfe von Brüstungskanalsystemen

    PDF
    872,69 kB

  • Tool

    Bild Tool en-GB 2024-07-26 | Hager Deutschland

    Tool en-GB 2024-07-26

    MSI
    36,37 MB

  • DXF Dateien

    Bild DXF Dateien International 2023-02-02 | Hager Deutschland

    DXF Dateien International 2023-02-02

    DXF
    368,19 kB

  • STEP Dateien

    Bild STEP Dateien International 2023-02-02 | Hager Deutschland

    STEP Dateien International 2023-02-02

    STP
    1,10 MB

  • With variables

    Bild Product Drawing International 2023-02-02 | Hager Deutschland

    Product Drawing International 2023-02-02

    PDF
    68,60 kB

  • Konformitätserklärung

    Bild CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017) | Hager Deutschland

    CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)

    Konformitätserklärung International 2017-04-19

    PDF
    105,82 kB
    Bild Konformitätserklärung International 2023-08-25 | Hager Deutschland

    Konformitätserklärung International 2023-08-25

    PDF
    80,78 kB
Mehr Downloads

Ersatzteil

Mehr sehen

Weitere Produkte zu diesem System

    5
  • 1
    BR6510019016 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweiß
    BR6510019016
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweiß
     22,53 €
    / m *
     22,53 €
    / m *
  • 2
    BR6510017035 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrau
    BR6510017035
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrau
     22,53 €
    / m *
     22,53 €
    / m *
  • 3
    BR6510019011 - Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarz
    BR6510019011
    Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarz
     29,54 €
    / m *
     29,54 €
    / m *
  • 4
    BR6513019016 - Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweiß
    BR6513019016
    Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweiß
     30,09 €
    / m *
     30,09 €
    / m *
  • 5
    BR6513017035 - Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau
    BR6513017035
    Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau
     30,09 €
    / m *
     30,09 €
    / m *

Ausschreibungstext

Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in graphitschwarz

Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Höhe: 68 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 7580 - 7580 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 18
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 32
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Graphitschwarz
RAL Nummer: 9011
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein

Fabrikat : Hager oder gleichwertig
Artikel : BR6513019011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
