    • ADC916D
    EAN
    3250611010814
    Marke
    Hager
    VPE
    1 Stück

    Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA AC Typ ADC916D

    Preis
    Preis auf Anfrage

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden
    Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA AC Typ

    ADC916D

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Modu­lare Phasen­schiene 6 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Schutz­kap­pe/-­streifen für Phasen­schiene 2 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Verrie­ge­lungs­funk­ti­onen
    • Hilfs­schal­ter­block
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • KDN263B

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
       58,84 €  / Stück*
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
       14,08 €  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
       19,04 €  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
       76,35 €  / Stück*
    • KDN451E

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
       162,98 €  / Stück*
    • KDN451D

      Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
       36,59 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       58,56 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       58,56 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       58,56 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       7,31 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       21,71 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       18,70 €  / Stück*
    • KZN024

      Endkappe für Phasenschiene 4 polig (1 Stk.)
       1,35 €  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
       1,25 €  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      B
    Sicherheit
    • Fehler­stromtyp
      AC
    • IP-Klasse (Ingress Protec­tion)
      IP2X
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    • Max. Betriebss­pan­nung
      240 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 240 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    • Versor­gungs­span­nungsart
      AC
    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    • Nenn­strom bei -25°C
      18,50 A
    • Nenn­strom bei -20 °C
      18,30 A
    • Nenn­strom bei -15°C
      18,10 A
    • Nenn­strom bei -10°C
      17,90 A
    • Nenn­strom bei -5°C
      17,70 A
    • Nenn­strom bei 0 °C
      17,40 A
    • Nenn­strom bei 5°C
      17,20 A
    • Nenn­strom bei 10°C
      17 A
    • Nenn­strom bei 15°C
      16,70 A
    • Nenn­strom bei 20 °C
      16,50 A
    • Nenn­strom bei 25°C
      16,20 A
    • Nenn­strom bei 30°C
      16 A
    • Nenn­strom bei 35°C
      15,80 A
    • Nenn­strom bei 40 °C
      15,60 A
    • Nenn­strom bei 45 °C
      15,40 A
    • Nenn­strom bei 50 °C
      15,20 A
    • Nenn­strom bei 55°C
      15 A
    • Nenn­strom bei 60°C
      14,80 A
    • Einstel­lung des ther­mi­schen Auslö­sers in AC
      1,13 - 1,45 A
    • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
      1
    • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
      0,95
    • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
      0,90
    • Korrek­tur­faktor bei 6 neben­ein­ander montierten LS-Schal­tern
      0,85
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
      6 kA
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      5,20 W
    Frequenz
    • Frequenz
      50 - 50 Hz
    Einsatz­be­din­gungen
    • Max. Höhe
      2000 m
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 40 °C
    • Lager-/Trans­port­tem­pe­ratur
      -25 - 70 °C
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,10 - 2,10 Nm
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,10 - 2,10 Nm
    • Nomi­nales Dreh­mo­ment
      2,10 - 2,10 Nm
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      2000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      2000
    Anschluss
    • Anschluss­quer­schnitt bei starrem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 25 mm²
    Kapa­zität
    • Anzahl Module
      2
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      35 mm
    • Tiefe
      68 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)
    PDF
    2,24 MB
    Hager RoHS report ADC916D
    PDF
    Hager REACH declaration ADC916D
    PDF

    Downloads

    • Produktbild

      Bild ADC916D | Hager Deutschland

      Produktbild ADC916D

    • Product datasheet

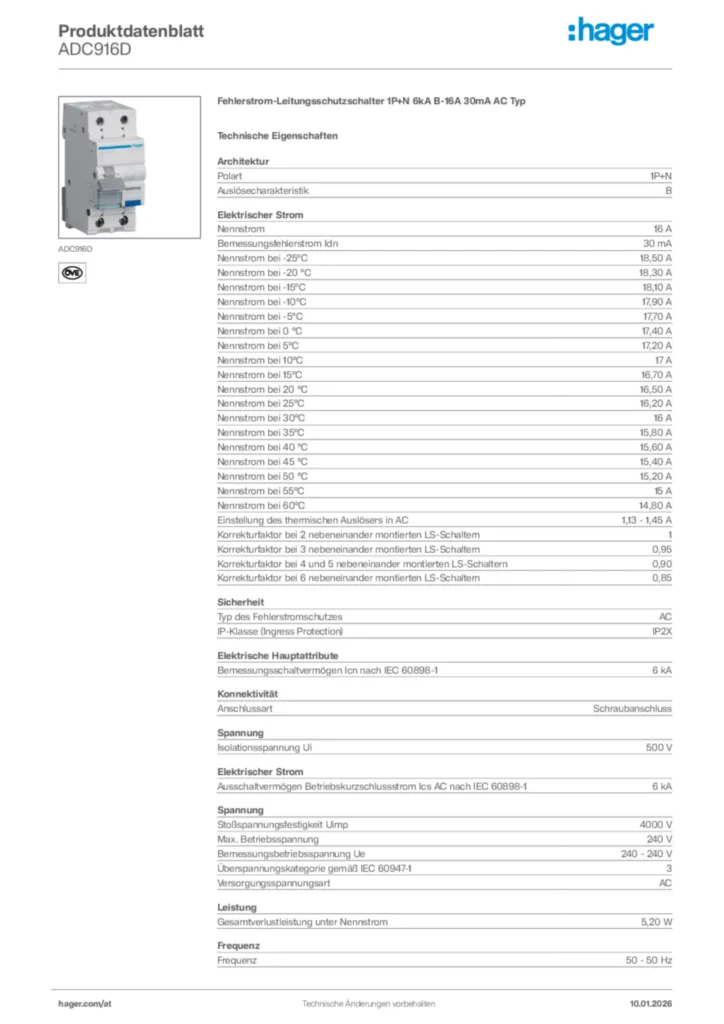

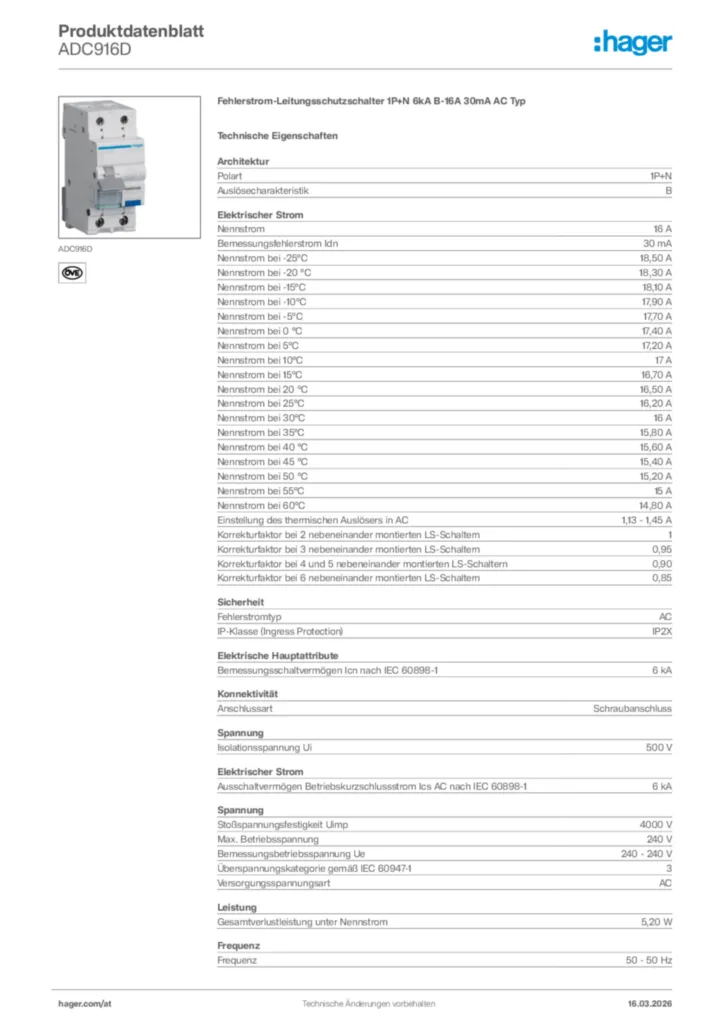

      Bild Hager Produktdatenblatt ADC916D | Hager Deutschland
