Розрядник перенапруги T2 3P 40kA Фотоелектричний SPV340
EAN
3250615514967
Упаковка
1 Штука
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Пристрій захисту від перенапруги для систем електропостачання 1 доступні продукти
Технічні характеристики
Ємність
-
Кільксть модулів3
Напруга
-
Номінальна робоча напруга змінного струму1,000 - 1,000 V
-
Безперервна робоча напруга Uc згідно з IEC 61643-11,170 V
-
Рівень захисту від напруги Up згідно з IEC 61643-13,70 kV
-
Рівень захисту від напруги Up L-PE/N-PE згідно з IEC 61643-113,70 kV
-
Рівень напруги Up L-N/PEN згідно з IEC 61643-113,700 V
Електричний струм
-
Номінальний розрядний струм In 8–20 мкс L-N(PEN)/N-PE IEC 6164315 kA
-
Максимальний розряд (Imax) L-N(PEN)/ N-PE40 kA
Розміри
-
Висота89,80 mm
-
Ширина53,40 mm
-
Глибина56,1 mm
Умови використання
-
Робоча температура-40 - 80 °C
Конфігурація мережі
-
Тип мережіDC
Під’єднання
-
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників1,5 - 25 mm²
-
З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем1,5 - 35 mm²
-
Сигнальний контакт поперечного перерізу0,14 - 1,5 mm²
Стандарти
-
Клас вимог IEC 61643T2
Частота
-
Частота50 - 60 Hz
Встановлення, монтаж
-
Номінальний момент затягування3 - 4,5 Nm
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

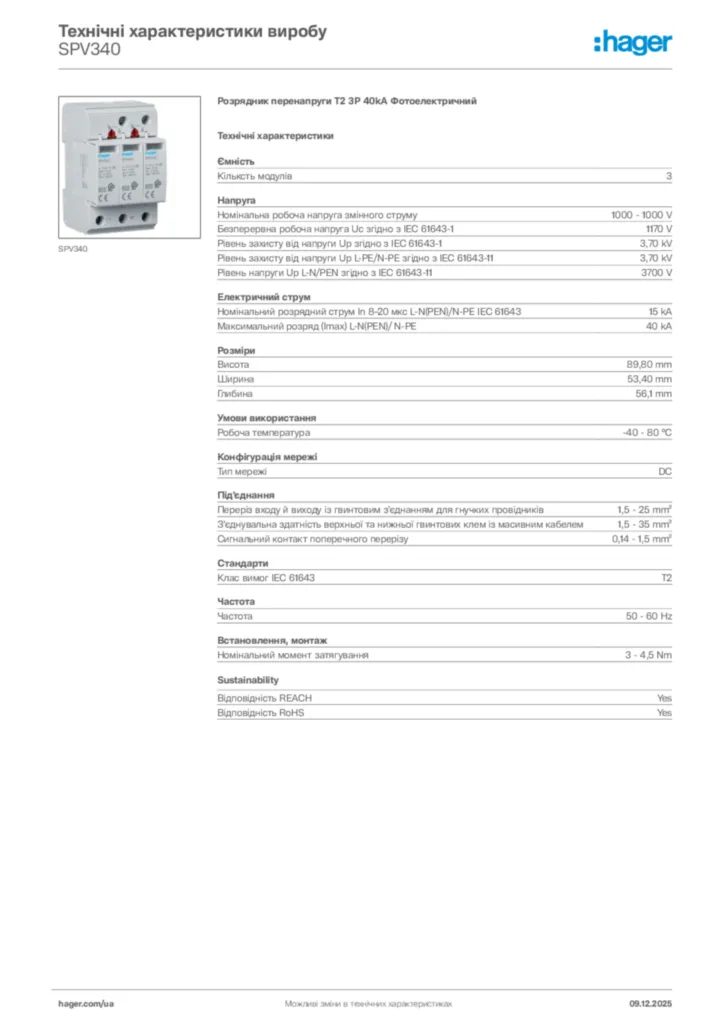

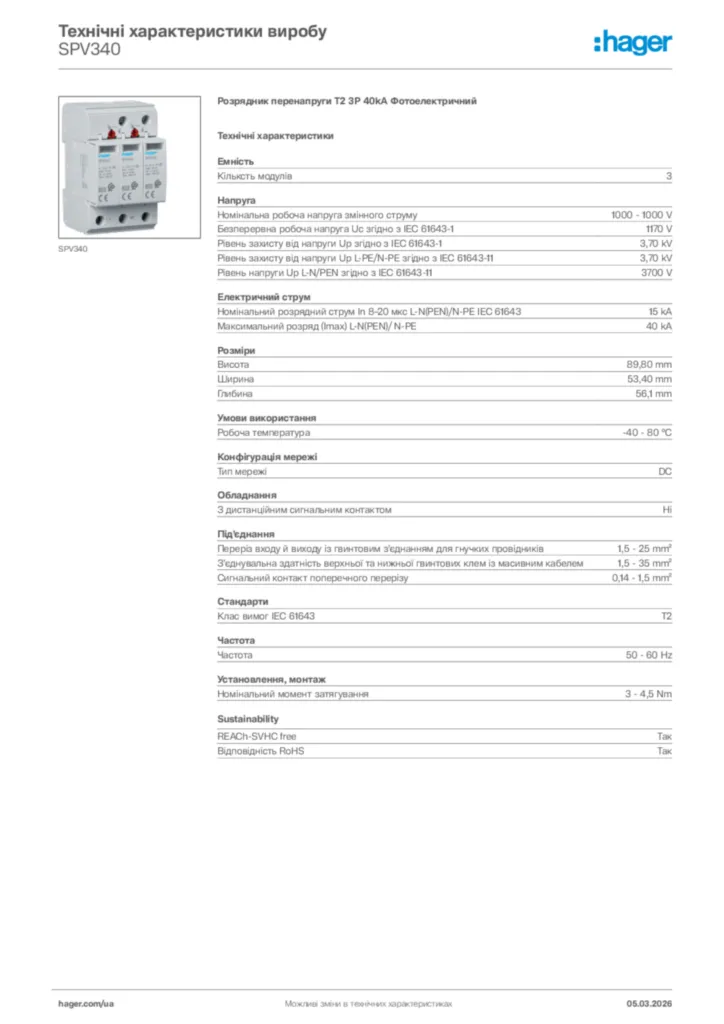

Product datasheet
Hager Технічні характеристики виробу SPV340
Розрядник перенапруги T2 3P 40kA Фотоелектричний
PDF -
Installation manual
Installation manual International 2022-06-14
PDF556,21 kB -
Декларація про відповідність
Declaration of conformity for Lightning rod T2 photovoltaic
Declaration of conformity International 2020-11-27
PDF250,50 kB
