Модульні апарати

Автоматичний вимикач 2P 10kA C-6A 2M NCN206

Name: NCN206
Brand: Hager
SKU: NCN2063

EAN

3250614614743

Упаковка

6 штук

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завершіть вашу систему

Модульна фазна шина 4 доступні продукти
Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти

Технічні характеристики

Номінальний струм

6 A
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

15 kA
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

10 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2

30 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

15 kA
Номінальний струм за -25°C

7,51 A
Номінальний струм за -20°C

7,39 A
Номінальний струм за -15°C

7,26 A
Номінальний струм за -10°C

7,13 A
Номінальний струм за -5°C

7 A
Номінальний струм за 0°C

6,87 A
Номінальний струм за 5°C

6,73 A
Номінальний струм за 10°C

6,59 A
Номінальний струм за 15°C

6,45 A
Номінальний струм за 20°C

6,30 A
Номінальний струм за 25°C

6,15 A
Номінальний струм за 30°C

6 A
Номінальний струм за 35°C

5,84 A
Номінальний струм за 40°C

5,68 A
Номінальний струм за 45°C

5,52 A
Номінальний струм за 50°C

5,35 A
Номінальний струм за 55°C

5,17 A
Номінальний струм за 60°C

4,99 A
Номінальний струм за 65°C

4,80 A
Номінальний струм за 70°C

4,60 A

Тип полюса

2P
Крива

C

Кільксть модулів

2

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

10 kA

Номінальна робоча напруга змінного струму

400 - 400 V
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

6,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²

AT_GridDistance

60 mm

Клас захисту від проникнення (IP)

IP20

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Клас обмеження енергії I²t

3
Робоча температура

-25 - 70 °C

Загальна розсіювана потужність під номінальним струмом

2,68 W

Електрична тривкість кількості циклів

4,000
Кількість механічних процесів

20,000

Висота

83 mm
Ширина

35 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

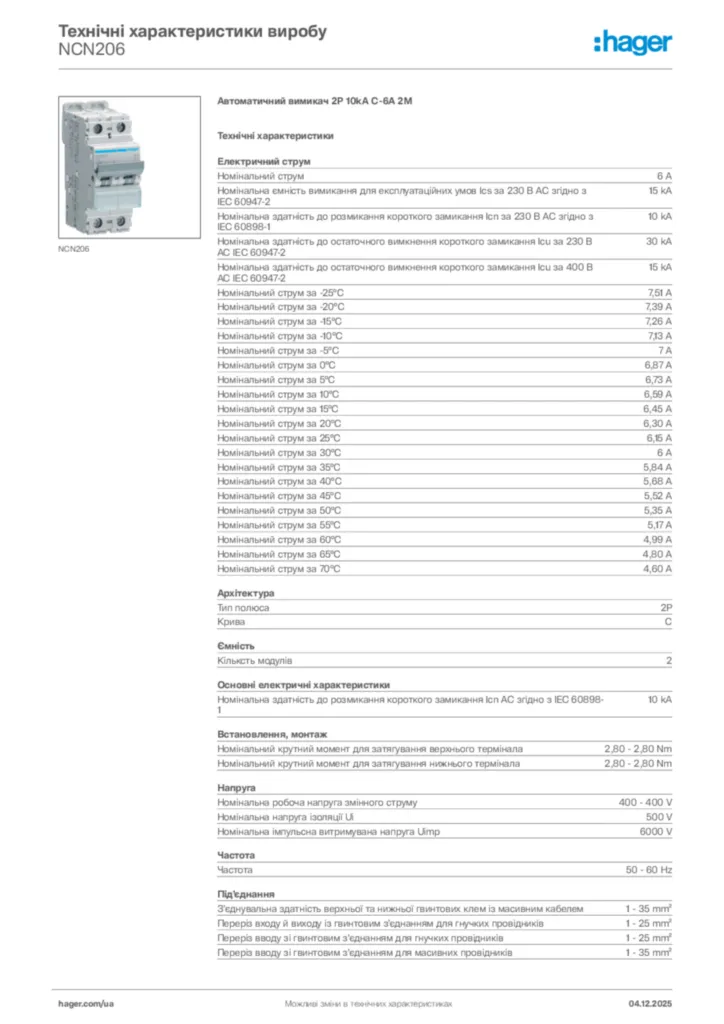

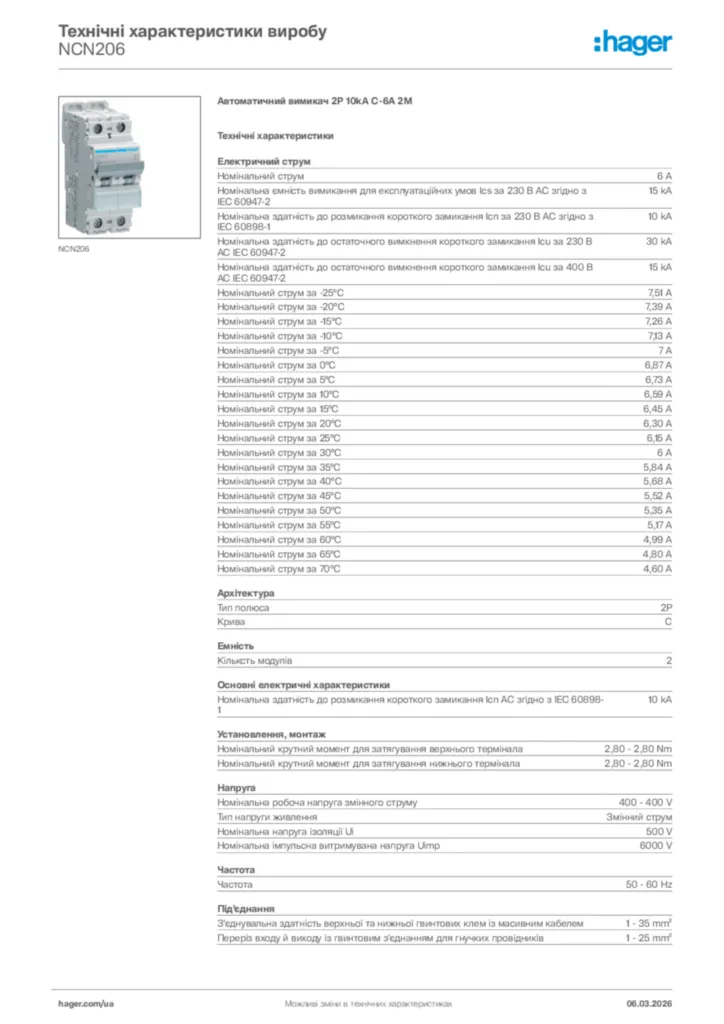

REACH declaration NCN206

PDF

RoHS report NCN206

PDF
