Автоматичний вимикач h3, x630, In=400A, 3п, 50kA, TM HMW400DR

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

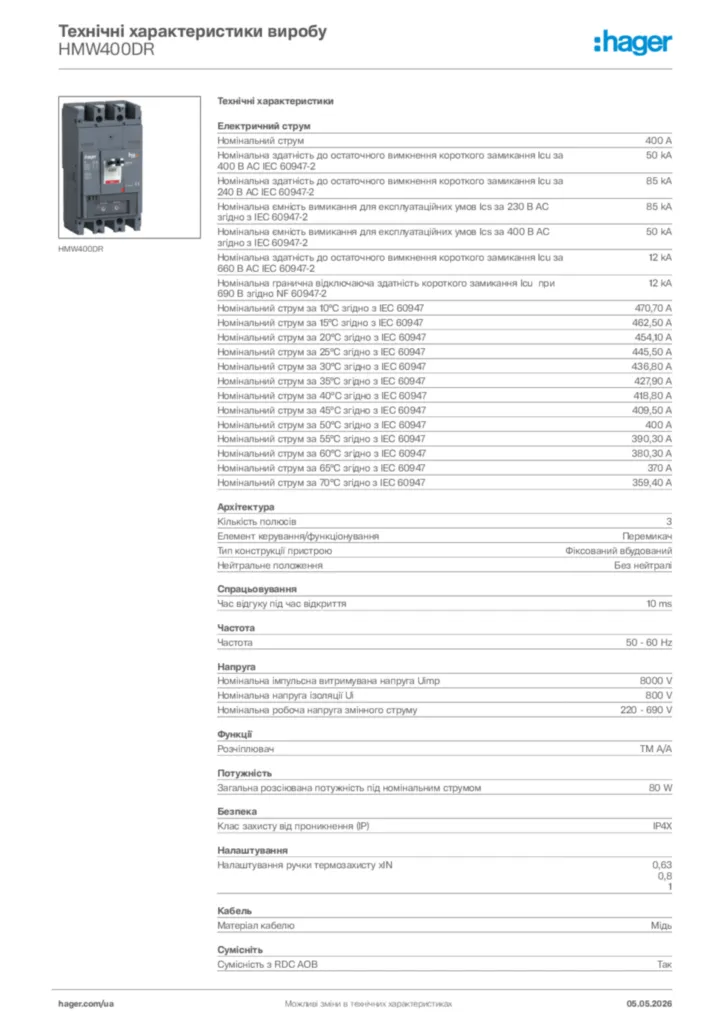

Завантажити паспорт продукту

Завершіть вашу систему

Котушка під напругою 7 доступні продукти
Блок додаткових контактів 4 доступні продукти
Функції підключення 2 доступні продукти
Розчіплювач шунтовий 5 доступні продукти
Кришка клеми 1 доступні продукти
Функції блокування взаємоблокування 1 доступні продукти

Технічні характеристики

Номінальний струм

400 A
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

50 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-2

50 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 660 В AC IEC 60947-2

12 kA
Номінальна гранична відключаюча здатність короткого замикання Icu при 690 В згідно NF 60947-2

12 kA
Номінальний струм за 10°C згідно з IEC 60947

470,70 A
Номінальний струм за 15°C згідно з IEC 60947

462,50 A
Номінальний струм за 20°C згідно з IEC 60947

454,10 A
Номінальний струм за 25°C згідно з IEC 60947

445,50 A
Номінальний струм за 30°C згідно з IEC 60947

436,80 A
Номінальний струм за 35°C згідно з IEC 60947

427,90 A
Номінальний струм за 40°C згідно з IEC 60947

418,80 A
Номінальний струм за 45°C згідно з IEC 60947

409,50 A
Номінальний струм за 50°C згідно з IEC 60947

400 A
Номінальний струм за 55°C згідно з IEC 60947

390,30 A
Номінальний струм за 60°C згідно з IEC 60947

380,30 A
Номінальний струм за 65°C згідно з IEC 60947

370 A
Номінальний струм за 70°C згідно з IEC 60947

359,40 A

Кількість полюсів

3
Елемент керування/функціонування

Перемикач
Тип конструкції пристрою

Фіксований вбудований
Нейтральне положення

Без нейтралі

Час відгуку під час відкриття

10 ms

Частота

50 - 60 Hz

Номінальна імпульсна витримувана напруга Uimp

8,000 V
Номінальна напруга ізоляції Ui

800 V
Номінальна робоча напруга змінного струму

220 - 690 V

Розчіплювач

TM A/A

Загальна розсіювана потужність під номінальним струмом

80 W

Клас захисту від проникнення (IP)

IP4X

Налаштування ручки термозахисту xIN

0,63, 0,8, 1

Матеріал кабелю

Мідь

Сумісність з RDC AOB

Так
Підходить для рейки DIN

Ні
Підходить для розподільчого щита

Так

Висота

260 mm
Ширина

140 mm
Глибина

150 mm
Шина нижнього потоку: ширина, висота, діаметр гвинта (макс.)

10 mm, 12 mm, 32 mm
Шина верхнього потоку: ширина, висота, діаметр гвинта (макс.)

10 mm, 12 mm, 32 mm
