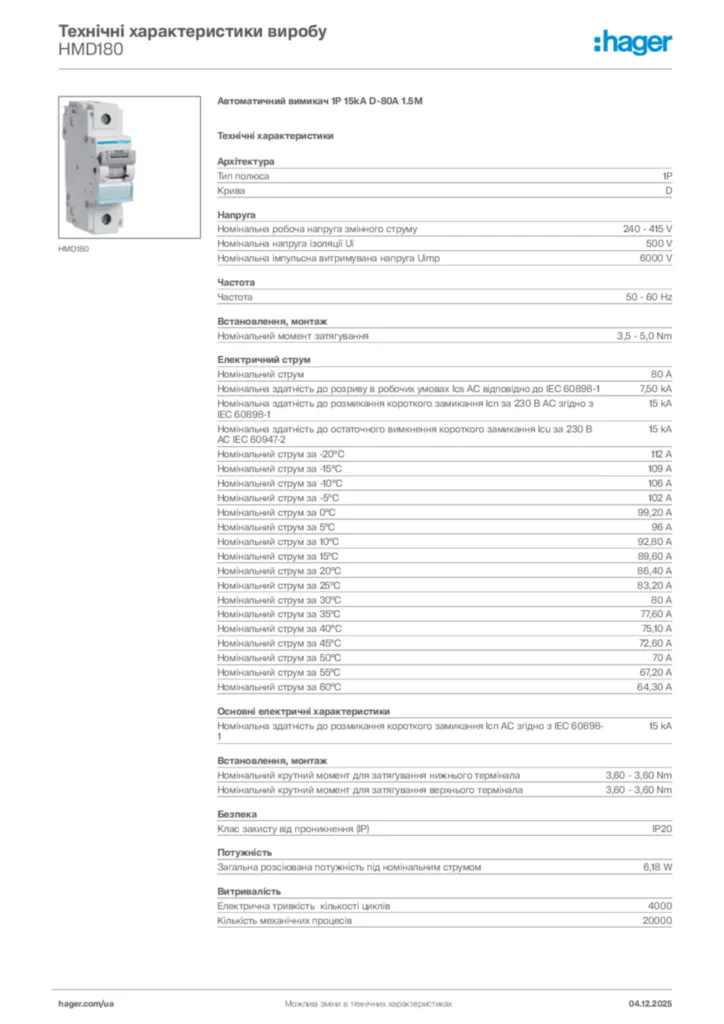

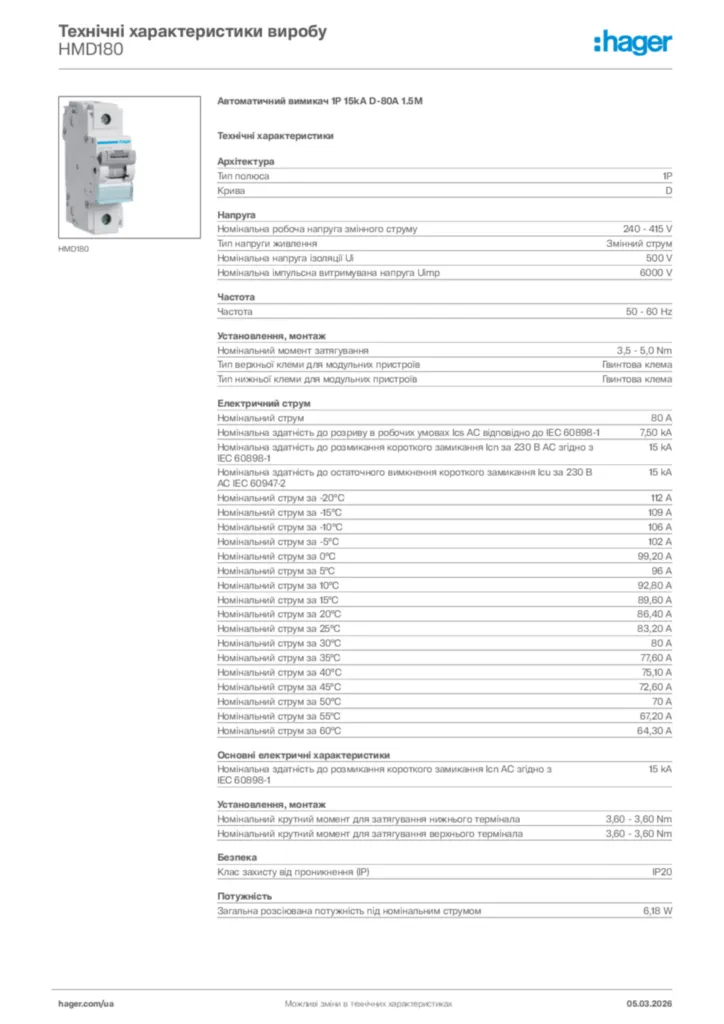

Автоматичний вимикач 1P 15kA D-80A 1.5M HMD180
EAN
3250613230258
Упаковка
1 Штука
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Функції блокування взаємоблокування 1 доступні продукти -
Механічне приладдя для низьковольтних компонентів 1 доступні продукти -
Котушка під напругою 1 доступні продукти -
Розчіплювач шунтовий 2 доступні продукти -
Блок додаткових контактів 2 доступні продукти
Завершіть вашу систему
Технічні характеристики
Архітектура
-
Тип полюса1P
-
КриваD
Напруга
-
Номінальна робоча напруга змінного струму240 - 415 V
-
Номінальна напруга ізоляції Ui500 V
-
Номінальна імпульсна витримувана напруга Uimp6,000 V
Частота
-
Частота50 - 60 Hz
Електричний струм
-
Номінальний струм80 A
-
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-17,50 kA
-
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-115 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-215 kA
-
Номінальний струм за -20°C112 A
-
Номінальний струм за -15°C109 A
-
Номінальний струм за -10°C106 A
-
Номінальний струм за -5°C102 A
-
Номінальний струм за 0°C99,20 A
-
Номінальний струм за 5°C96 A
-
Номінальний струм за 10°C92,80 A
-
Номінальний струм за 15°C89,60 A
-
Номінальний струм за 20°C86,40 A
-
Номінальний струм за 25°C83,20 A
-
Номінальний струм за 30°C80 A
-
Номінальний струм за 35°C77,60 A
-
Номінальний струм за 40°C75,10 A
-
Номінальний струм за 45°C72,60 A
-
Номінальний струм за 50°C70 A
-
Номінальний струм за 55°C67,20 A
-
Номінальний струм за 60°C64,30 A
Встановлення, монтаж
-
Номінальний момент затягування3,5 - 5,0 Nm
-
Номінальний крутний момент для затягування нижнього термінала3,60 - 3,60 Nm
-
Номінальний крутний момент для затягування верхнього термінала3,60 - 3,60 Nm
Основні електричні характеристики
-
Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-115 kA
Безпека
-
Клас захисту від проникнення (IP)IP20
Потужність
-
Загальна розсіювана потужність під номінальним струмом6,18 W
Витривалість
-
Електрична тривкість кількості циклів4,000
-
Кількість механічних процесів20,000
Під’єднання
-
З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем1 - 70 mm²
-
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників1 - 50 mm²
-
Поперечний переріз гнучкого провідника50 mm²
-
Поперечний переріз жорсткого провідника70 mm²
Умови використання
-
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-23
-
Робоча температура-25 - 70 °C
Ємність
-
Кільксть модулів1,50
Розміри
-
Висота90 mm
-
Ширина27 mm
-
Глибина70 mm
