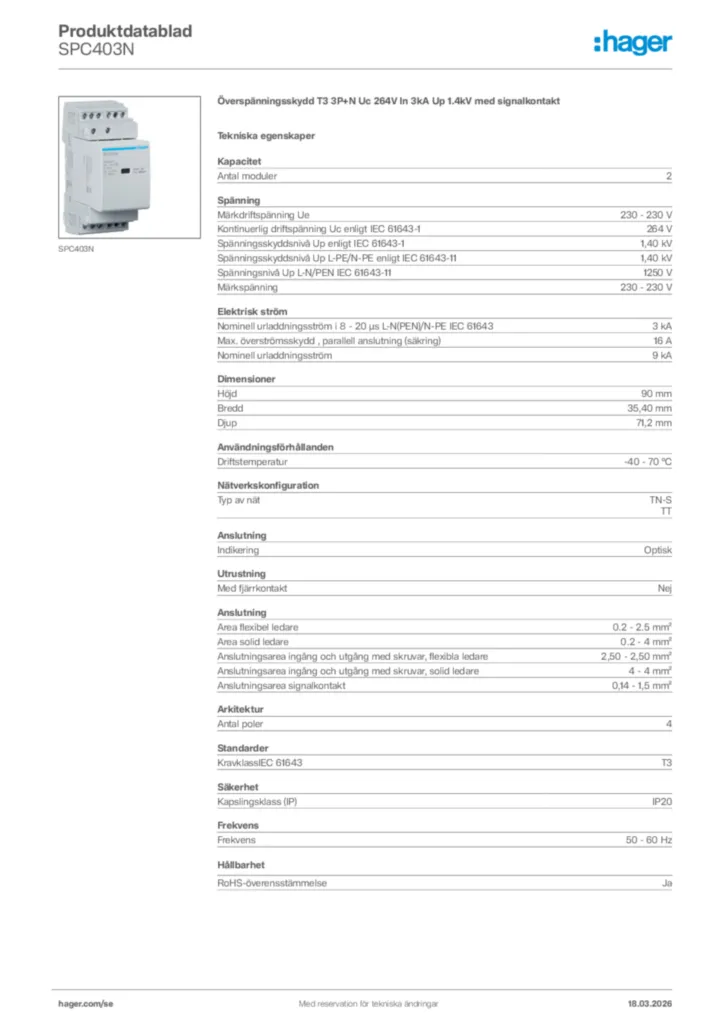

Överspänningsskydd T3 3P+N Uc 264V In 3kA Up 1.4kV med signalkontakt SPC403N
EAN
3250615514943
E-nr.
5271592
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tekniska egenskaper
Kapacitet
-
Antal moduler2
Spänning
-
Märkdriftspänning Ue230 - 230 V
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1264 V
-
Spänningsskyddsnivå Up enligt IEC 61643-11,40 kV
-
Spänningsskyddsnivå Up L-PE/N-PE enligt IEC 61643-111,40 kV
-
Spänningsnivå Up L-N/PEN IEC 61643-111250 V
-
Märkspänning230 - 230 V
Elektrisk ström
-
Nominell urladdningsström i 8 - 20 µs L-N(PEN)/N-PE IEC 616433 kA
-
Max. överströmsskydd , parallell anslutning (säkring)16 A
-
Nominell urladdningsström9 kA
Dimensioner
-
Höjd90 mm
-
Bredd35,40 mm
-
Djup71,2 mm
Användningsförhållanden
-
Driftstemperatur-40 - 70 °C
Nätverkskonfiguration
-
Typ av nätTN-S, TT
Utrustning
-
Med fjärrkontaktNej
Anslutning
-
IndikeringOptisk
-
Area flexibel ledare0.2 - 2.5 mm²
-
Area solid ledare0.2 - 4 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare2,50 - 2,50 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare4 - 4 mm²
-
Anslutningsarea signalkontakt0,14 - 1,5 mm²
Arkitektur
-
Antal poler4
Standarder
-
KravklassIEC 61643T3
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
