MC116A
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Hänglås 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström16 A
-
Nominell kortslutningsbrytkapacitet Icn under 230 V AC enligt IEC 60898-16 kA
-
Märkström 20°C17,30 A
-
Märkström 30°C16 A
-
Märkström 35°C15,40 A
-
Märkström 40°C14,70 A
-
Märkström 45°C14,10 A
-
Märkström 50°C13,40 A
-
Märkström 55°C12,80 A
-
Märkström 60°C12,20 A
-
Märkström 70°C10,90 A
-
Antal poler1P
-
KurvaC
-
Antal moduler1
-
Nominell kortslutningsbrytkapacitet Icn AC enligt IEC 60898-16 kA
-
Märkdriftspänning Ue230 - 400 V
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Frekvens50 - 60 Hz
-
Nominellt åtdragningsmoment2,80 - 2,80 N
-
Föroreningsgrad enligt IEC 60664/IEC 60947-22
-
Energibegränsningsklass I²t3
-
LuftfuktighetsskyddFör alla klimat
-
Total effektförlust vid nominell märkström2,60 W
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 16 mm²
-
Anslutning/anslutningstypSkruvterminal
-
Höjd83 mm
-
Bredd17,50 mm
-
Djup68 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

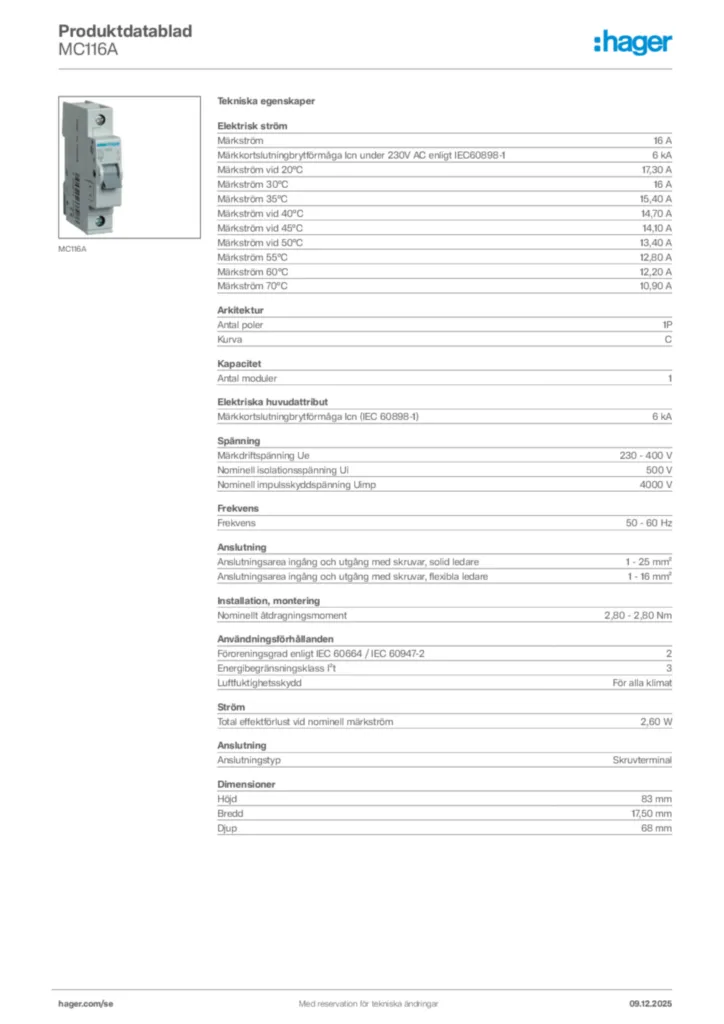

Produktbild
