Luftbrytare (ACB) HW4 120kA 4000A 4P utdragbar, för sentinel Energy TU HW4P440DE
EAN
3250613221249
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
DC-strömförsörjning 1 tillgängliga produkter -
Märkkontakt 35 tillgängliga produkter -
Motorstyrning 10 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Tillslagsspole 5 tillgängliga produkter -
Se mer 46 andra tillgängliga produkter
Komplettera ditt system
-
HWW467HSA
Märkströmsplugg In=1000A
-
HWW468HSAMärkströmsplugg In=1250A
-
HWW469HSAMärkströmsplugg In=1600A
-
HWW470HSAMärkströmsplugg In= 2000A
-
HWW471HSAMärkströmsplugg In= 2500A
-
HWW472HSAMärkströmsplugg In= 3200A
-
HWW473HSAMärkströmsplugg In= 4000A
-
HWW667HSAMärkströmsplugg In= 1000A Meter Plus
-
HWW668HSAMärkströmsplugg In= 1250A Meter Plus
-
HWW669HSAMärkströmsplugg In= 1600A Meter Plus
-
HWW670HSAMärkströmsplugg In= 2000A Meter Plus
-
HWW671HSAMärkströmsplugg In= 2500A Meter Plus
-
HWW672HSAMärkströmsplugg In= 3200A Meter Plus
-
HWW673HSAMärkströmsplugg In= 4000A Meter Plus
-
HWW687HSAMärkströmsplugg In= 1000A Harmonic
-
HWW688HSAMärkströmsplugg In= 1250A Harmonic
-
HWW689HSAMärkströmsplugg In= 1600A Harmonic
-
HWW690HSAMärkströmsplugg In= 2000A Harmonic
-
HWW691HSAMärkströmsplugg In= 2500A Harmonic
-
HWW692HSAMärkströmsplugg In= 3200A Harmonic
-
HWX011HSA
Motordon för automatisk fjäderspänning 24V AC 50/60Hz HW2/4 (MO)
-
HWX012HSAMotordon för automatisk fjäderspänning 48V AC 50/60Hz HW2/4 (MO)
-
HWX013HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW2/4 (MO)
-
HWX014HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW2/4 (MO)
-
HWX015HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW2/4 (MO)
-
HWX016HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW2/4 (MO)
-
HWX711HSAMotordon för automatisk fjäderspänning 24V DC HW2/4 (MO)
-
HWX712HSAMotordon för automatisk fjäderspänning 48V DC HW2/4 (MO)
-
HWX713HSAMotordon för automatisk fjäderspänning 100-130V DC HW2/4 (MO)
-
HWX714HSAMotordon för automatisk fjäderspänning 200-250V DC HW2/4 (MO)
-
HWY226HVajerförregling fäste HW2/4 fast Safety (Type 2S) - 1 Plate/ACB (MI)
-
HWY227HVajerförregling fäste HW2/4 utdragbar Safety (Type 2S) - 1 Plate/ACB (MI)
-
HWY232HVajerförregling fäste HW2/4 fast Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY233HVajerförregling fäste HW2/4 utdragbar Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY236HVajerförregling fäste HW2/4 fast Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY237HVajerförregling fäste HW2/4 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY239HDörrförregling HW2/4 (RI)
-
HWY261HSALåsdonsadapter OFF-läge HW2/4 - Ronis/Profalux/Kirk (OLK)
-
HWY265HSALåsdon för hänglås OFF-läge HW2/4 (OLP)
-
HWY271HSAChassilås Ronis HW2/4 (CL)
-
HWY277HFelinföringsskydd chassi/brytare HW2/4 (WIP)
-
HWY362HSAOff knapp HW2 HW4 (dummy artikel)
-
HWY701Cylinderlås Ronis typ 1 - K1L1/L4
-
HWY702Cylinderlås Ronis typ 2 - K2L2/L4/L5
-
HWY703Cylinderlås Ronis typ 3 - K3L3/L5
-
HWY704Cylinderlås Ronis typ 4 - K4L4
-
HWY705Cylinderlås Ronis typ 5 - K5L5
Tekniska egenskaper
Elektrisk ström
-
Märkström4000 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2120 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2100 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2100 kA
Uthållighet
-
Mekanisk livslängd (omkopplingar)20000
Utrustning
-
Antal växlande hjälpkontakter6
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
Typ av matarspänningAC
Resistans
-
Inre resistans13 µΩ
Arkitektur
-
Antal poler4
-
Enhetens konstruktionstypUtdragbar
-
Antal poler4P4D N:0/50/100/200%
Utlösning
-
Reaktionstid vid slutning50 ms
Ström
-
Total effektförlust vid nominell märkström800,10 W
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

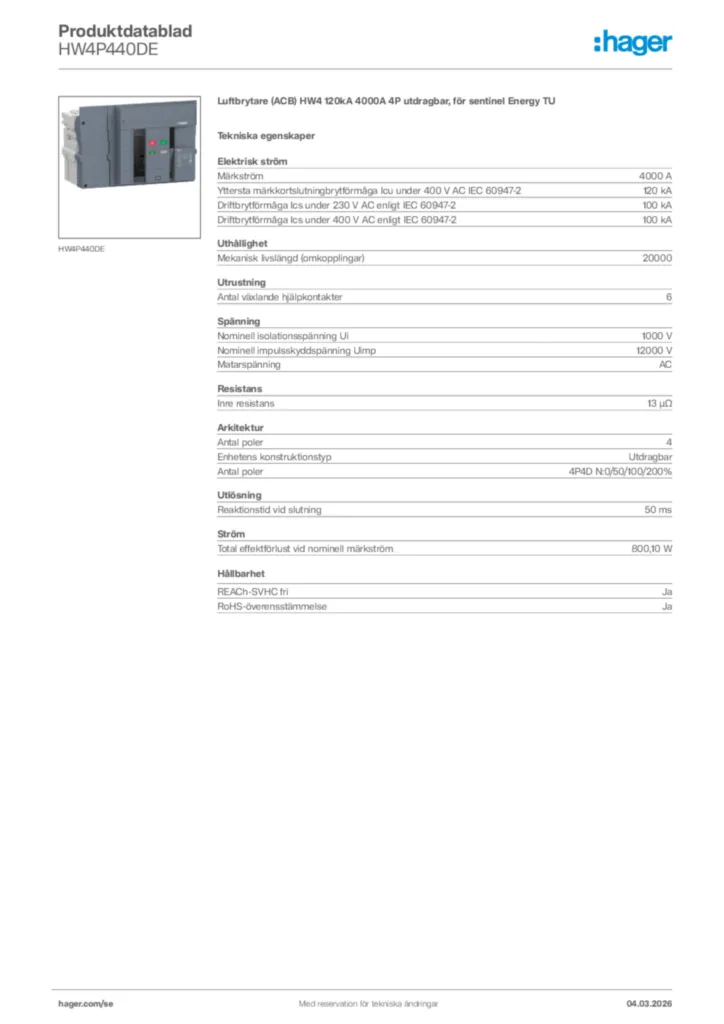

Produktbild HW4P440DE
-
Användarhandbok
QuickInstall manual
hw+ Air circuit breakers HW4
PDF19,20 MB -
Installationshandbok
Installation manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF57,60 MB
Safety instructions
-
PDF159,14 kB -
Produktbilaga
Modbus communication table
hw+ sentinel Energy circuit breakers
XLS378,50 kB -
Snabbguide för slutanvändare
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
Manual
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF63,50 MB
User guide
hw+ Modbus communication sentinel Energy
PDF6,24 MB
User manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF32,56 MB
User manual
hw+ sentinel Energy electronic trip units
PDF16,56 MB -
Tekniska broschyrer
Kompletta lösningar inom energidistribution
Visste du att Hager kan vara din huvudleverantör för energidistribution
upp till 4 000 A?PDF3,46 MB -
Säkerhetsdatablad
Cybersecurity guide
hw+ sentinel Energy circuit breakers HW1, HW2 and HW4
PDF1,07 MB -
Handbok (produktserie)
User manual
h3+/hw+ Panel display HTD210H
PDF6,86 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2025-03-20
PDF434,43 kB
EU-försäkran (DoC) en-GB 2025-03-20
PDF439,03 kB
EU DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF490,11 kB
UKCA DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF472,11 kB
