Luftbrytare (ACB) HW1 42kA 1000A 4-polig utdragbar, för sentinel TU HW1N410DB
EAN
3250613236908
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Tillbehör
HW1C4EH
Chassi HW1 4-polig
Valfria tillbehör
-
DC-strömförsörjning 1 tillgängliga produkter -
Anslutningsprodukter 14 tillgängliga produkter -
Shuntutlösning 10 tillgängliga produkter -
Hjälp/Signalkontakt 6 tillgängliga produkter -
Tillslagsspole 10 tillgängliga produkter -
Mekaniska tillbehör 3 tillgängliga produkter
Komplettera ditt system
-
HWY006H
Vertikal anslutningsadapter 4 Pol HW1 (VCA)
-
HWY045HTerminalanslutning front - topp - HW1 utdragbar 4-polig (FC)
-
HWY047HTerminalanslutning front - botten - HW1 utdragbar 4-polig (FC)
-
HWY002HSpridare anslutningsförlängning 4P HW1 (SP)
-
HWY149HTerminalanslutning bak 152mm - topp/botten - HW1 4-polig (RC)
-
HWY045HSATerminalanslutning front - topp - HW1 utdragbar 4-polig (FC)
-
HWY047HSATerminalanslutning front - botten - HW1 utdragbar 4-polig (FC)
-
HWY049HSATerminalanslutning bak 60mm - topp/botten - HW1 4-polig (RC)
-
HWY049HTerminalanslutning bak 60mm - topp/botten - HW1 4-polig (RC)
-
HWY151HSAAnslutning bak Unimes med hål - topp/botten - HW1 4-polig (RC)
-
HWY145HSAAnslutning Front H Unimes-HW1 topp/botten utdragbar 4P(FC)
-
HWY149HSATerminalanslutning bak 152mm - topp/botten - HW1 4-polig (RC)
-
HWY145HTerminalanslutning Front med hål Unimes - top/botten - HW1 utdragbar 4P (FC)
-
HWY151HTerminalanslutning Rear Unimes med hål - top/botten - HW1 4-Polig (RC)
-
HWX020H
Shuntutlösare 24-30V AC/DC (SH)
-
HWX021HShuntutlösare 48-60V AC/DC (SH)
-
HWX022HShuntutlösare 100-130V AC/DC (SH)
-
HWX023HShuntutlösare 200-250V AC/DC (SH)
-
HWX024HShuntutlösare 380-480V AC (SH)
-
HWX020HSAShuntutlösare 24-30V AC/DC (SH)
-
HWX021HSAShuntutlösare 48-60V AC/DC (SH)
-
HWX023HSAShuntutlösare 200-250V AC/DC (SH)
-
HWX022HSAShuntutlösare 100-130V AC/DC (SH)
-
HWX024HSAShuntutlösare 380-480V AC (SH)
-
HWX025H
Tillslagsspole 24-30V AC/DC (CC)
-
HWX026HTillslagsspole 48-60V AC/DC (CC)
-
HWX027HTillslagsspole 100-130V AC/DC (CC)
-
HWX028HTillslagsspole 200-250V AC/DC (CC)
-
HWX029HTillslagsspole 380-480V AC (CC)
-
HWX026HSATillslagsspole 48-60V AC/DC (CC)
-
HWX025HSATillslagsspole 24-30V AC/DC (CC)
-
HWX028HSATillslagsspole 200-250V AC/DC (CC)
-
HWX029HSATillslagsspole 380-480V AC (CC)
-
HWX027HSATillslagsspole 100-130V AC/DC (CC)
-
HWY225HMekanisk förregling HW1 för utdragbar version
-
HWY235HVajerförregling fäste HW1 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY231HVajerförregling fäste HW1 utdragbar Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY360HSAOff knapp HW1 (dummy artikel)
-
HWY260HSALåsdonsadapter OFF-läge utan lås HW1- Ronis/Profalux/Kirk (OLK)
-
HWY270HSAChassilås Ronis HW1 (CL)
-
HWY269HSALåsdon för hänglås OFF-läge (OLP)
-
HWY360HOff knapp HW1 (dummy artikel)
-
HWY218HVajerförregling 1, 5M kabelsats
-
HWY228HVajerförregling 3M kabelsats
-
HWY229HVajerförregling 5M kabelsats
-
HWY270HChassilås Ronis HW1 (CL)
-
HWY276HFelinföringsskydd chassi/brytare (WIP)
-
HWY260HLåsdonsadapter OFF-läge utan lås HW1- Ronis/Profalux/Kirk (OLK)
-
HWY238HRacking interlock Door open HW1 (RI)
-
HWY269HLåsdon för hänglås OFF-läge (OLP)
-
HWY705Cylinderlås Ronis typ 5 - K5L5
-
HWY704Cylinderlås Ronis typ 4 - K4L4
-
HWY703Cylinderlås Ronis typ 3 - K3L3/L5
-
HWY702Cylinderlås Ronis typ 2 - K2L2/L4/L5
-
HWX004HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW1 (MO)
-
HWX003HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW1 (MO)
-
HWX704HSAMotordon för automatisk fjäderspänning 200-250V DC HW1 (MO)
-
HWX005HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW1 (MO)
-
HWX006HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW1 (MO)
-
HWX703HSAMotordon för automatisk fjäderspänning 100-130V DC HW1 (MO)
-
HWX001HSAMotordon 24V AC 50/60Hz HW1 (MO)
-
HWX702HSAMotordon för automatisk fjäderspänning 48-60V DC HW1 (MO)
-
HWX701HSAMotordon för automatisk fjäderspänning 24V DC HW1 (MO)
-
HWX002HSAMotordon för automatisk fjäderspänning 48-60V AC 50/60Hz HW1 (MO)
-
HWX001HMotordon 24V AC 50/60Hz HW1 (MO)
-
HWX704HMotordon för automatisk fjäderspänning 200-250V DC HW1 (MO)
-
HWX703HMotordon för automatisk fjäderspänning 100-130V DC HW1 (MO)
-
HWX702HMotordon för automatisk fjäderspänning 48-60V DC HW1 (MO)
-
HWX701HMotordon för automatisk fjäderspänning 24V DC HW1 (MO)
-
HWX006HMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW1 (MO)
-
HWX005HMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW1 (MO)
-
HWX004HMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW1 (MO)
-
HWX003HMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW1 (MO)
-
HWX002HMotordon för automatisk fjäderspänning 48-60V AC 50/60Hz HW1 (MO)
-
HWX030HUnderspänningsutlösare 24-30V AC/DC (UV)
-
HWX031HUnderspänningsutlösare 48-60V AC/DC (UV)
-
HWX032HUnderspänningsutlösare 100-130V AC/DC (UV)
-
HWX033HUnderspänningsutlösare 200-250V AC/DC (UV)
-
HWX034HUnderspänningsutlösare 380-480V AC (UV)
-
HWX033HSAUnderspänningsutlösare 200-250V AC/DC (UV)
-
HWX031HSAUnderspänningsutlösare 48-60V AC/DC (UV)
-
HWX030HSAUnderspänningsutlösare 24-30V AC/DC (UV)
-
HWX034HSAUnderspänningsutlösare 380-480V AC (UV)
-
HWX032HSAUnderspänningsutlösare 100-130V AC/DC (UV)
-
HWY033HTidsfördröjningsenhet för underspänningsutlösare 200-250V AC (UVTC)
-
HWY034HTidsfördröjningsenhet för underspänningsutlösare 380-480V AC (UVTC)
-
HWY031HTidsfördröjningsenhet för underspänningsutlösare 48-60V AC/DC (UVTC)
-
HWY030HTidsfördröjningsenhet för underspänningsutlösare 24-30V AC/DC (UVTC)
Tekniska egenskaper
Elektrisk ström
-
Märkström1000 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-242 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-242 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-242 kA
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)6000
-
Mekanisk livslängd (omkopplingar)25000
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
MatarspänningAC
Resistans
-
Inre resistans50 µΩ
Arkitektur
-
Antal poler4
-
Antal avsäkrade poler4
-
Enhetens konstruktionstypUtdragbar
-
Antal poler4P4D N:0/50/100/200%
Utlösning
-
Reaktionstid vid slutning45 ms
Ström
-
Total effektförlust vid nominell märkström110,20 W
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

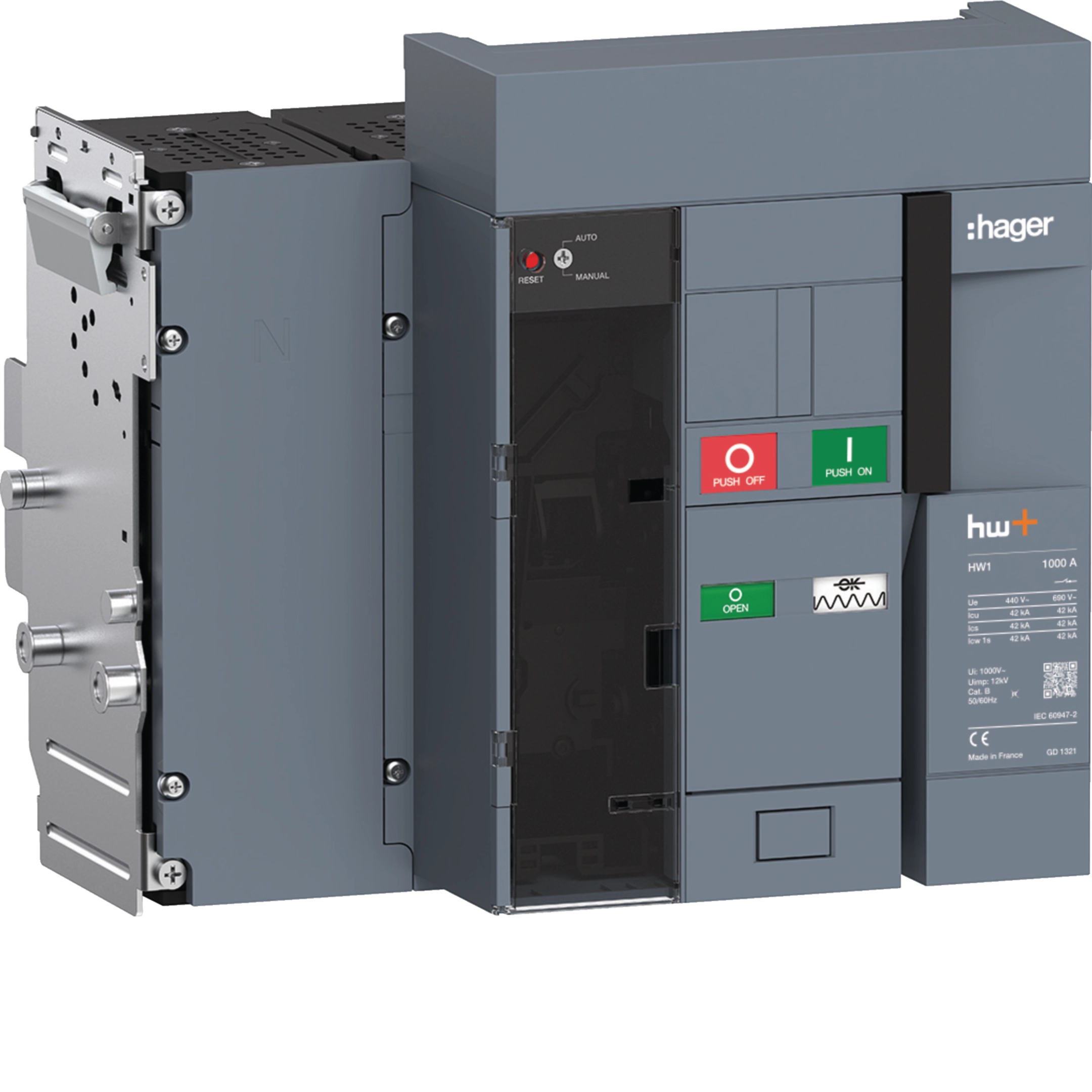

Produktbild HW1N410DB
-
