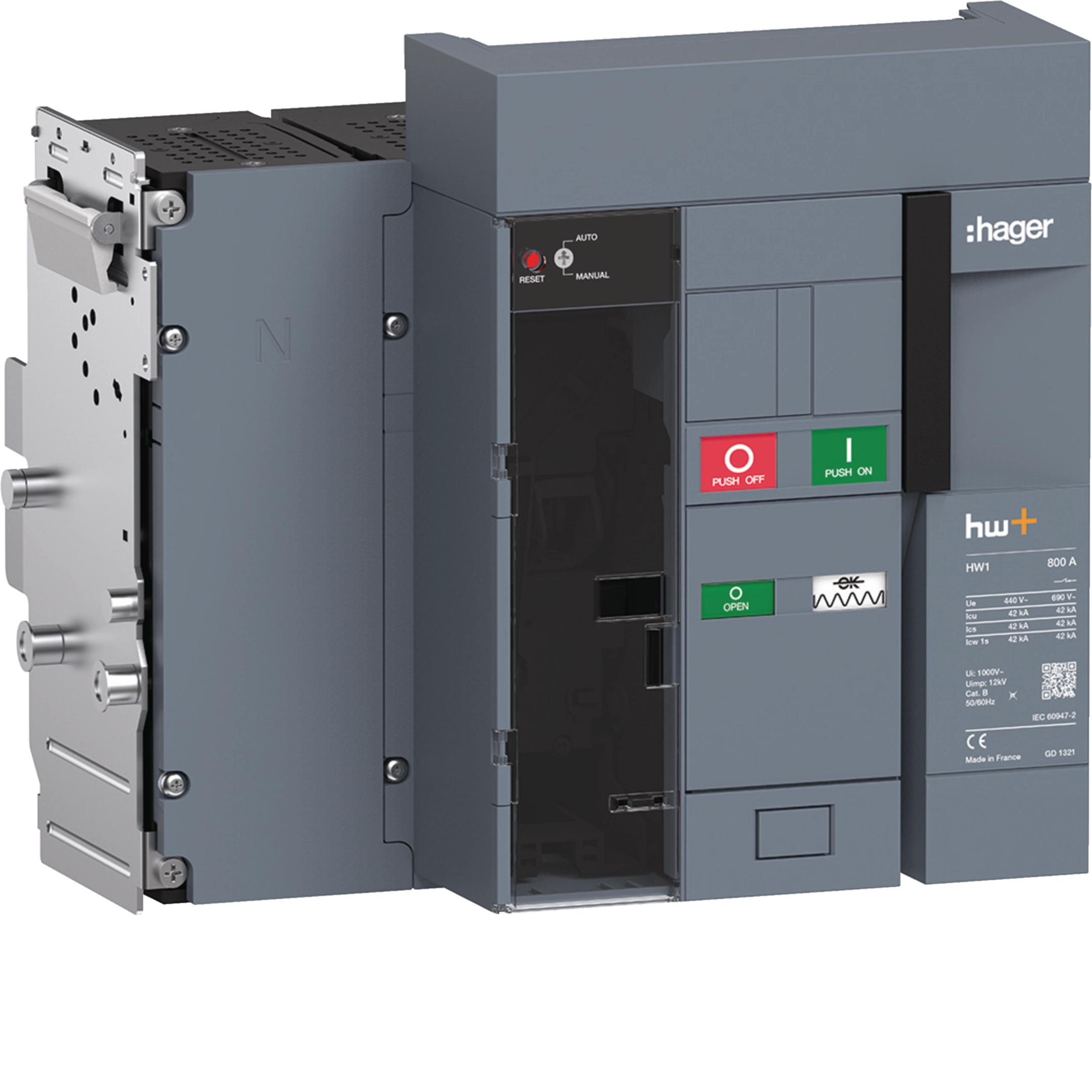

Luftbrytare (ACB) HW1 42kA 800A 4P utdragbar, för sentinel Energy TU HW1N408DE
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Shuntutlösning 5 product.page.accessories.products-available -
Tillbehör nätverksfunktioner 3 product.page.accessories.products-available -
Fassepareringsfunktioner 1 product.page.accessories.products-available -
Märkkontakt 15 product.page.accessories.products-available -
Motorstyrning 10 product.page.accessories.products-available -
Tillslagsspole 5 product.page.accessories.products-available
product.page.accessories.title-modal
-
HWW466HSA
Märkströmsplugg In=800A
-
HWW464HSAMärkströmsplugg In=400A
-
HWW465HSAMärkströmsplugg In=630A
-
HWW686HSAMärkströmsplugg In= 800A Harmonic
-
HWW726HSAMärkströmsplugg In= 800A Ultimate
-
HWW664HSAMärkströmsplugg In= 400A Meter Plus
-
HWW665HSAMärkströmsplugg In= 630A Meter Plus
-
HWW666HSAMärkströmsplugg In= 800A Meter Plus
-
HWW684HSAMärkströmsplugg In= 400A Harmonic
-
HWW685HSAMärkströmsplugg In= 630A Harmonic
-
HWW704HSAMärkströmsplugg In= 400A Advanced
-
HWW705HSAMärkströmsplugg In= 630A Advanced
-
HWW706HSAMärkströmsplugg In= 800A Advanced
-
HWW724HSAMärkströmsplugg In= 400A Ultimate
-
HWW725HSAMärkströmsplugg In= 630A Ultimate
-
HWX004HSA
Motordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW1 (MO)
-
HWX002HSAMotordon för automatisk fjäderspänning 48-60V AC 50/60Hz HW1 (MO)
-
HWX701HSAMotordon för automatisk fjäderspänning 24V DC HW1 (MO)
-
HWX702HSAMotordon för automatisk fjäderspänning 48-60V DC HW1 (MO)
-
HWX001HSAMotordon 24V AC 50/60Hz HW1 (MO)
-
HWX703HSAMotordon för automatisk fjäderspänning 100-130V DC HW1 (MO)
-
HWX006HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW1 (MO)
-
HWX005HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW1 (MO)
-
HWX704HSAMotordon för automatisk fjäderspänning 200-250V DC HW1 (MO)
-
HWX003HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW1 (MO)
-
HWY006HVertikal anslutningsadapter 4 Pol HW1 (VCA)
-
HWY002HSpridare anslutningsförlängning 4P HW1 (SP)
-
HWY045HSATerminalanslutning front - topp - HW1 utdragbar 4-polig (FC)
-
HWY047HSATerminalanslutning front - botten - HW1 utdragbar 4-polig (FC)
-
HWY049HSATerminalanslutning bak 60mm - topp/botten - HW1 4-polig (RC)
-
HWY151HSAAnslutning bak Unimes med hål - topp/botten - HW1 4-polig (RC)
-
HWY145HSAAnslutning Front H Unimes-HW1 topp/botten utdragbar 4P(FC)
-
HWY149HSATerminalanslutning bak 152mm - topp/botten - HW1 4-polig (RC)
-
HWY238HRacking interlock Door open HW1 (RI)
-
HWY276HFelinföringsskydd chassi/brytare (WIP)
-
HWY225HMekanisk förregling HW1 för utdragbar version
-
HWY229HVajerförregling 5M kabelsats
-
HWY228HVajerförregling 3M kabelsats
-
HWY218HVajerförregling 1, 5M kabelsats
-
HWY269HSALåsdon för hänglås OFF-läge (OLP)
-
HWY270HSAChassilås Ronis HW1 (CL)
-
HWY260HSALåsdonsadapter OFF-läge utan lås HW1- Ronis/Profalux/Kirk (OLK)
-
HWY360HSAOff knapp HW1 (dummy artikel)
-
HWY231HVajerförregling fäste HW1 utdragbar Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY235HVajerförregling fäste HW1 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY033HTidsfördröjningsenhet för underspänningsutlösare 200-250V AC (UVTC)
-
HWY034HTidsfördröjningsenhet för underspänningsutlösare 380-480V AC (UVTC)
-
HWY031HTidsfördröjningsenhet för underspänningsutlösare 48-60V AC/DC (UVTC)
-
HWY030HTidsfördröjningsenhet för underspänningsutlösare 24-30V AC/DC (UVTC)
Tekniska egenskaper
Elektrisk ström
-
Märkström IN800 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-242 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-242 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-242 kA
Uthållighet
-
Mekanisk livslängd (omkopplingar)25000
Utrustning
-
Antal växlande hjälpkontakter4
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
MatarspänningAC
Resistans
-
Inre resistans50 µΩ
Arkitektur
-
Antal poler4
-
Enhetens konstruktionstypUtdragbar
-
Antal poler4P4D
Utlösning
-
Reaktionstid vid slutning45 ms
Ström
-
Effektförlust vid IN64,60 W
Efterlevnad av databestämmelser
-
Genererar data.Ja
-
DatatyperLarm, Grundläggande information, Enhetens energihantering, Allmän diagnostik, Nätverksdiagnostik, Driftläge, På/av-status, Programvarudiagnostik
-
DataformatMODBUS (RTU), MODBUS (TCP)
-
Uppskattad daglig datavolym< 1 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenJa
