Effektbrytare h3+ P160 TM 4x63A 40kA HNS064DC
EAN
3250613177706
E-nr.
3183924
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Shuntutlösning 3 tillgängliga produkter -
Underspänningsutlösare 6 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Funktioner för låsning 5 tillgängliga produkter -
Vred för effektbrytare 1 tillgängliga produkter -
Se mer 22 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström63 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-240 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-250 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-240 kA
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Total effektförlust vid nominell märkström10,50 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Säkerhet
-
Kapslingsklass (IP)IP4X
Anslutning
-
Area flexibel ledare6 - 70 mm²
-
Area solid ledare6 - 95 mm²
-
AnslutningstypSkruvterminal
Skydd, dörr
-
LåsbarJa
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBNej
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd130 mm
-
Bredd120 mm
-
Djup97 mm
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment6 - 6 N
Elektriska huvudattribut
-
Nominellt åtdragningsmoment nedre anslutning6 - 6 N
-
Nominellt åtdragningsmoment övre anslutning6 - 6 N
Elektriskt skydd
-
Momentant skydd (Ii): rattens inställningskoefficient6, 8, 10, 12
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

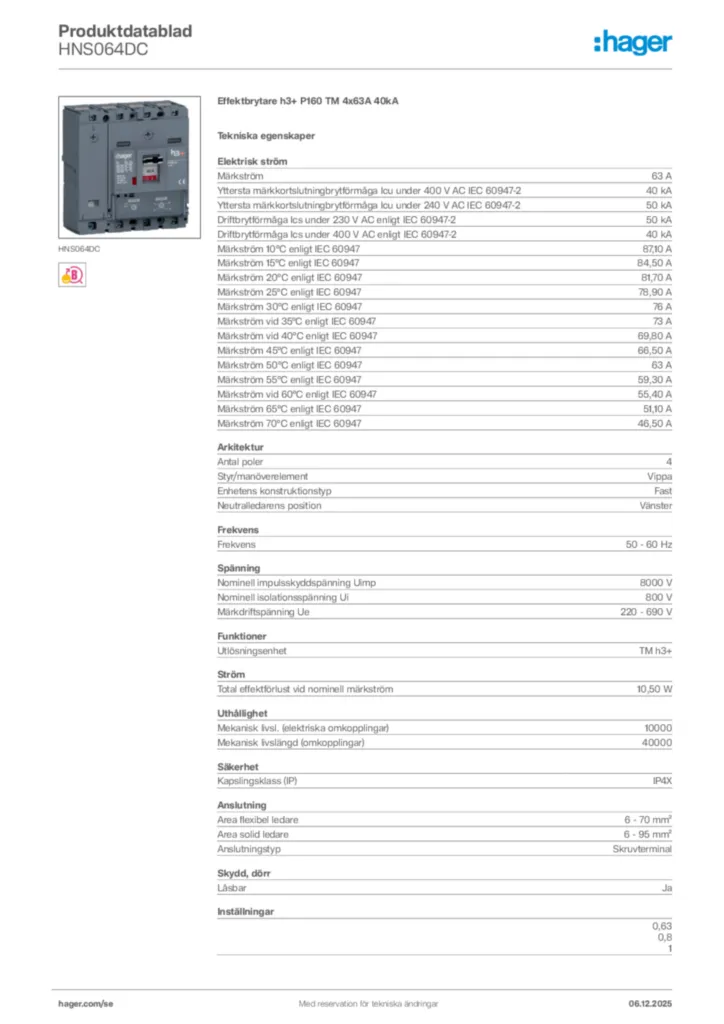

Produktbild
