Effektbrytare h630 3-Polig 50kA 250A LSI HND250H
EAN
3250613349530
E-nr.
3197155
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Utgående produkt: kontakta din grossist för information om tillgänglighet
Komplettera ditt system
Valfria tillbehör
-
Beröringsskydd 1 tillgängliga produkter -
Hänglåsspärr för brytare 1 tillgängliga produkter -
Anslutningsprodukter 4 tillgängliga produkter -
Tillbehör för kabeladapter 1 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Shuntutlösning 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström250 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-250 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-251 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-29 kA
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
Kapacitet
-
Antal moduler8
Utlösning
-
Svarstid vid öppning10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment1400 A, 1750 A, 2240 A, 2800 A, 3150 A, 3250 A, 3250 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Inställningar
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren0 - 0 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment22 - 22 Nm
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Elektriska huvudattribut
-
Utlösningstid termisk100 - 200 ms
Ström
-
Total effektförlust vid nominell märkström24,60 W
-
Förlusteffekt per pol vid In8,20 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)1000
-
Mekanisk livslängd (omkopplingar)4000
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
Anslutning
-
Area flexibel ledare35 - 240 mm²
-
Area solid ledare35 - 240 mm²
-
Anslutning/anslutningstypAnslutning
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HND250H
-

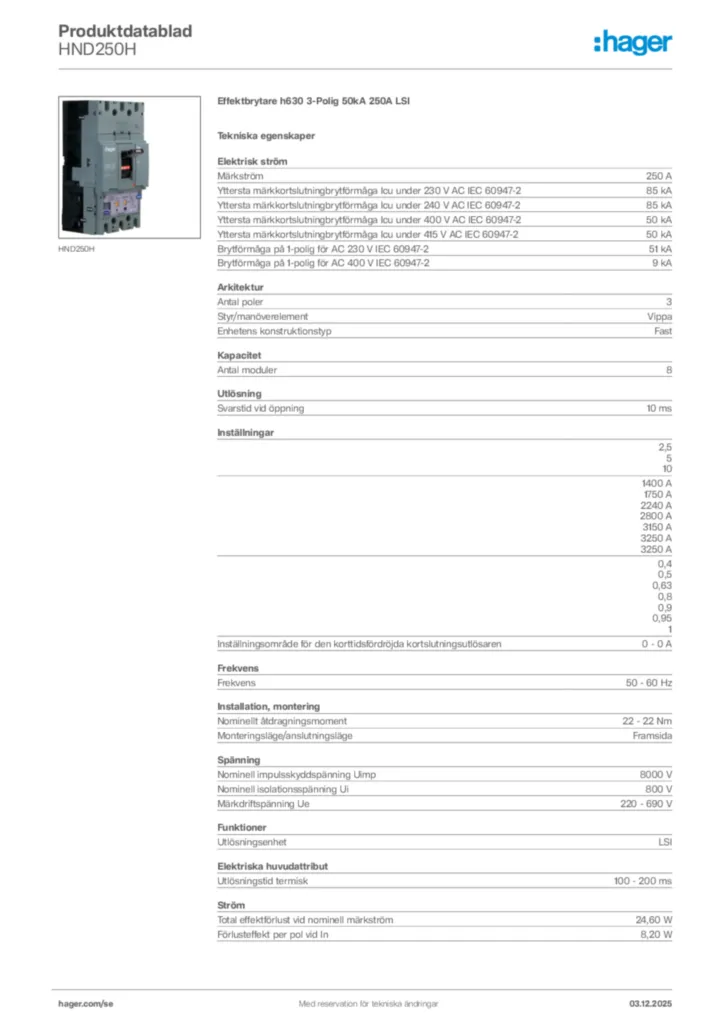

Product datasheet
Hager Produktdatablad HND250H
Effektbrytare h630 3-Polig 50kA 250A LSI
PDF -
Installationshandbok
Installationshandbok International 2021-06-07
PDF7,13 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-10
PDF495,22 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2022-06-20
PDF302,20 kB
Declaration
EU-försäkran (DoC) International 2022-06-20
PDF350,36 kB
Mer dokumentation
