Effektbrytare h3+ Energy 160A 3-Polig 50kA HMT160NR
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Tillbehör datakabeladapter 10 tillgängliga produkter
-
Tillbehör nätverksfunktioner 2 tillgängliga produkter
-
Elektriska tillbehör 2 tillgängliga produkter
-
DC-strömförsörjning 1 tillgängliga produkter
-
Shuntutlösning 3 tillgängliga produkter
-
Se mer 60 andra tillgängliga produkter
Komplettera ditt system

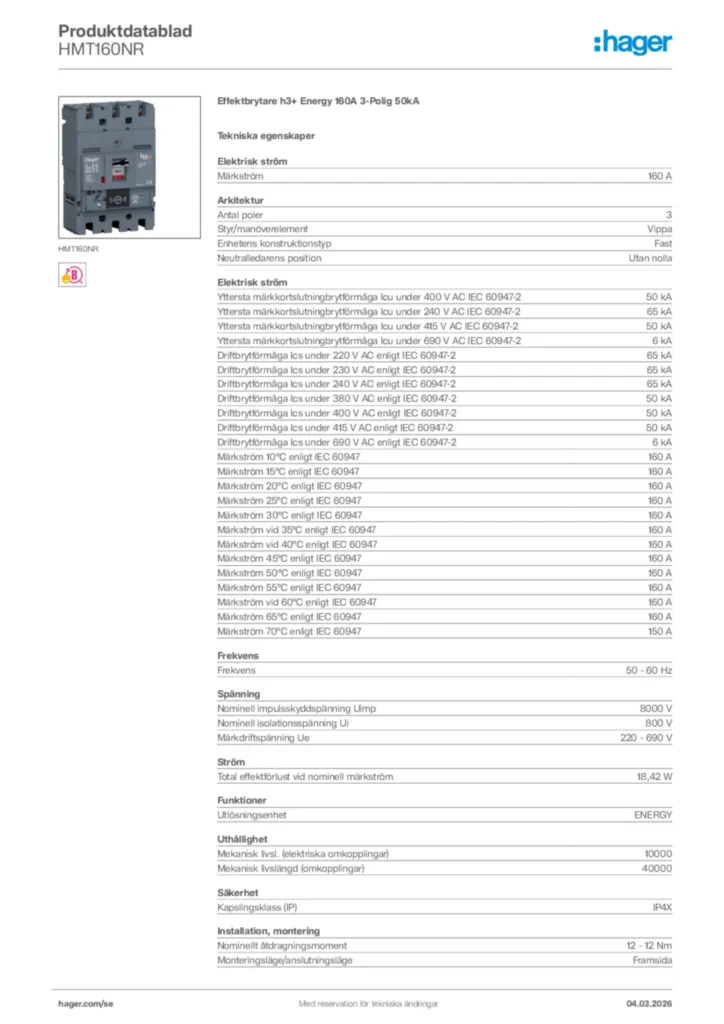

Tekniska egenskaper
-
Märkström160
-
Högsta nominell kortslutningsbrytkapacitet Icu under 400 V AC IEC 60947-250
-
Högsta nominell kortslutningsbrytkapacitet Icu under 240 V AC IEC 60947-265
-
Högsta nominell kortslutningsbrytkapacitet Icu under 415 V AC IEC 60947-250
-
Högsta nominell kortslutningsbrytkapacitet Icu under 690 V AC IEC 60947-26
-
Nominell service brytförmåga Ics 220 V AC enligt IEC 60947-265
-
Nominell service brytförmåga Ics under 230 V AC enligt IEC 60947-265
-
Nominell service brytförmåga Ics 240 V AC enligt IEC 60947-265
-
Nominell service brytförmåga Ics under 380 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 400 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 415 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 690 V AC enligt IEC 60947-26
-
Märkström 10°C enligt IEC 60947160
-
Märkström 15°C enligt IEC 60947160
-
Märkström 20°C enligt IEC 60947160
-
Märkström 25°C enligt IEC 60947160
-
Märkström 30°C enligt IEC 60947160
-
Märkström vid 35°C enligt IEC 60947160
-
Märkström 40°C enligt IEC 60947160
-
Märkström 45°C enligt IEC 60947160
-
Märkström 50°C enligt IEC 60947160
-
Märkström 55°C enligt IEC 60947160
-
Märkström 60°C enligt IEC 60947160
-
Märkström 65°C enligt IEC 60947160
-
Märkström 70°C enligt IEC 60947150
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
-
Frekvens50 - 60
-
Nominell impulsskyddspänning Uimp8000
-
Nominell isolationsspänning Ui800
-
Märkdriftspänning Ue220 - 690
-
UtlösningsenhetENERGY
-
Total effektförlust vid nominell märkström18,42
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
-
Nominellt åtdragningsmoment12 - 12
-
Monteringsläge/anslutningslägeFramsida
-
Kapslingsklass (IP)IP4X
-
Area flexibel ledare35 - 150 mm²
-
Area solid ledare35 - 185 mm²
-
LåsbarJa
-
Material kabelKoppar, Aluminium
-
Kompatibel med RDC AOBNej
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
-
Höjd165
-
Bredd105
-
Djup97
