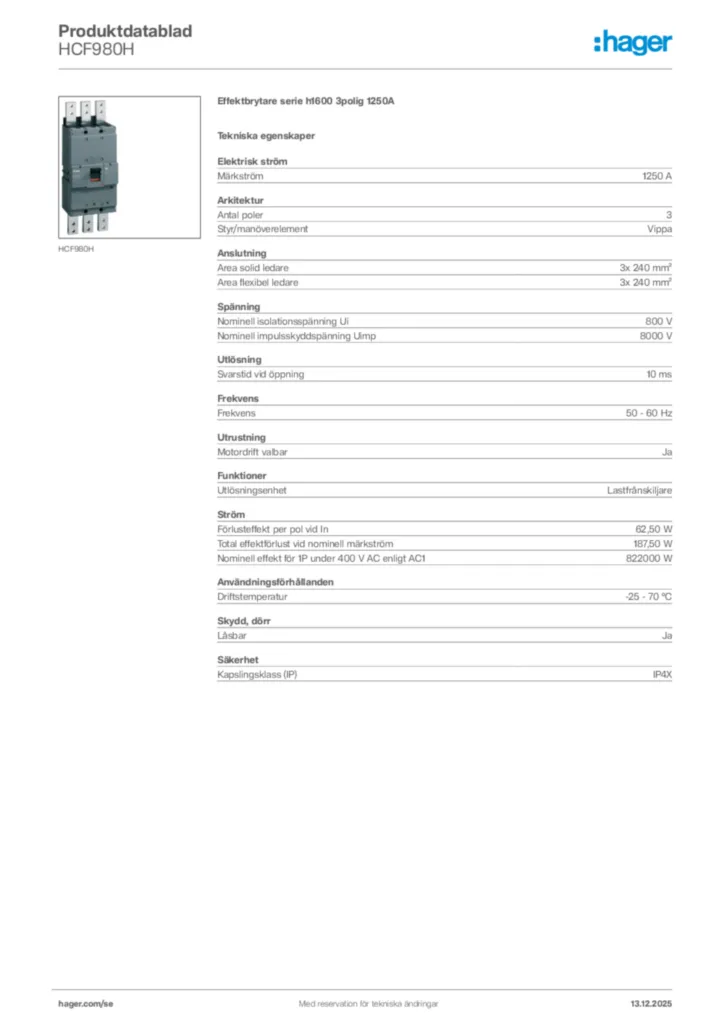

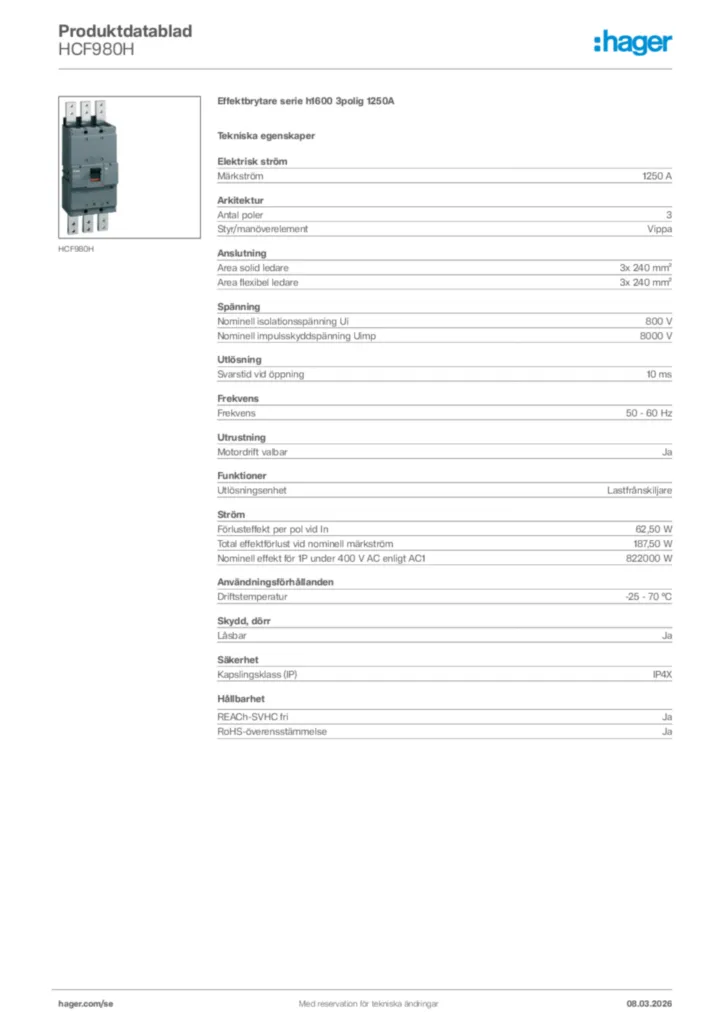

Effektbrytare serie h1600 3polig 1250A HCF980H
EAN
3250613363253
E-nr.
3182405
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Tillbehör förreglingskabel 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Vred för effektbrytare 1 tillgängliga produkter -
Hänglåsspärr för brytare 1 tillgängliga produkter -
Se mer 2 andra tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström1250 A
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
Anslutning
-
Area solid ledare3x 240 mm²
-
Area flexibel ledare3x 240 mm²
Spänning
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
Utlösning
-
Svarstid vid öppning10 ms
Frekvens
-
Frekvens50 - 60 Hz
Utrustning
-
Motordrift valbarJa
Funktioner
-
UtlösningsenhetLastfrånskiljare
Ström
-
Förlusteffekt per pol vid In62,50 W
-
Total effektförlust vid nominell märkström187,50 W
-
Nominell effekt för 1P under 400 V AC enligt AC1822000 W
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP4X
