Kapsling 3-moduler till fönsterbänkskanaler BR65 med Wago Winsta-anslutningar
EAN
4012740002547
Förp
1 st
Kapsling 3-moduler till system BR65 med Wago Winsta-anslutningar GKEV03WA01
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Tillbehör
Valfria tillbehör
-
Fördelningsblock för snabbkopplade installationssystem 5 tillgängliga produkter -
Patchkabel för plug-in installationssystem 8 tillgängliga produkter
Komplettera ditt system
-
GKWAD03006Anslutningssladd Wago Winsta, 3x2, 5mm², 0, 6m, PVC, svart
-
GKWAD03015Anslutningssladd Wago Winsta, 3x2, 5mm², 1, 5m, PVC, svart
-
GKWAD03025Anslutningssladd Wago Winsta, 3x2, 5mm², 2, 5m, PVC, svart
-
GKWAD03050Anslutningssladd Wago Winsta, 3x2, 5mm², 5, 0m, PVC, svart
-
GKWAD13006Anslutningssladd 3-polig Wago 0, 6m Halogenfri
-
GKWAD13015Anslutningssladd 3-pol Wago 1, 5m, Svart, halogenfri
-
GKWAD13025
Anslutningssladd 3-polig Wago 2, 5m Halogenfri
-
GKWAD13050Anslutningssladd 3-polig Wago 5, 0m Halogenfri
Tekniska egenskaper
Anslutning
-
Antal tillgängliga faser1
-
Antal ledningsinföringar0
-
Typ av monteringSnabbanslutning
Spänning
-
Märkspänning250-250 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringVäggkanal
Elektrisk ström
-
Märkström25 A
Ström
-
Maximum effektförlust per kapsling vid ΔT=20K15,86 W
Utrustning
-
Antal skenor0
-
Antal rader1
-
Antal grupper0
-
Antal sektioner i bredd3
-
Med låsNej
-
Har neutralanslutningsblockNej
-
Har jordanslutningsblockNej
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler3
-
Antal halva moduls anslutningar per skena0
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarNej
Leveransens omfattning
-
Antal jordfelsbrytare i kapsling0
Dimensioner
-
Höjd60 mm
-
Bredd218 mm
-
Djup60 mm
-
Infällnadshöjd60 mm
-
Infällnadsbredd58 mm
-
Inbyggnadsdjup60 mm
-
Antal breddenheter3
Skydd, dörr
-
Antal dörrar1
-
Antal lås1
-
Typ av handtagUnderordnad manuell manövrering
-
Dörr/lock transparentJa
-
Dörrtyp skåpLåsbar dörr
Material
-
MaterialPolyamider (PA)
-
RAL-kod7035
-
FärgLjusgrå
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP2XC
-
LåstypSnäpplås
-
Glödtråds test650 °C
-
Skyddsklass med dörrIP2XC
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild GKEV03WA01
-

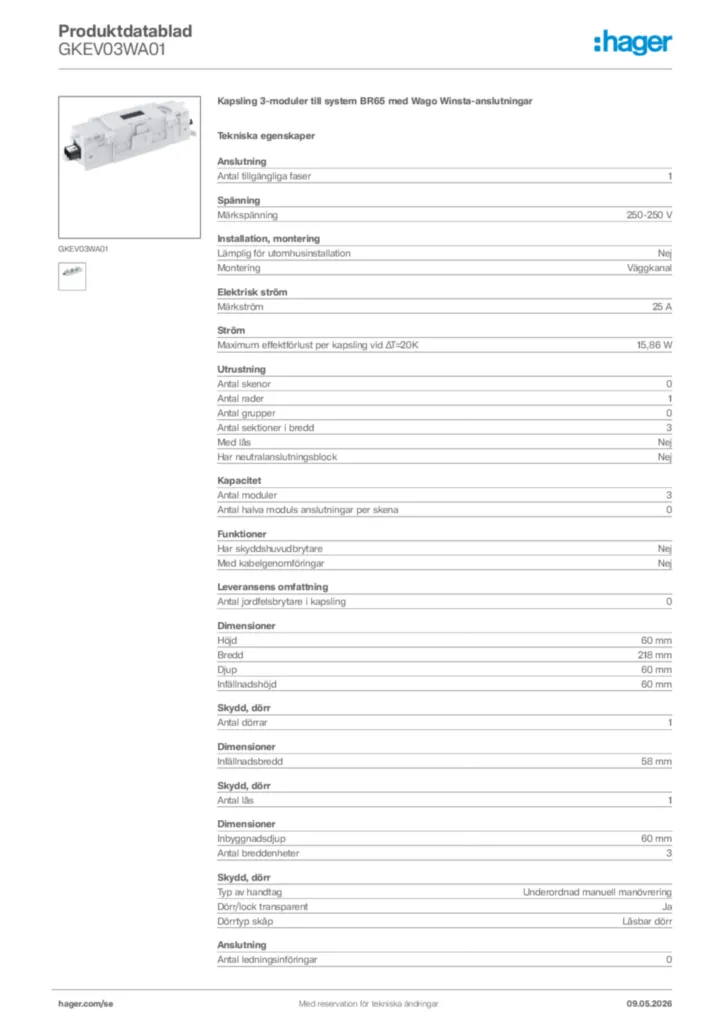

Produktdatablad
Hager Produktdatablad GKEV03WA01
Kapsling 3-moduler till system BR65 med Wago Winsta-anslutningar
PDF -
Installationshandbok
Installationshandbok de-DE 2025-10-31
PDF4,59 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2025-09-08
PDF268,48 kB
