Tillslagsfördröjt tidrelä 24-240V AC/DC, 1 växlande kontakt EZD100
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Tekniska egenskaper
Frekvens
-
Frekvens50 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Anslutning
-
Area flexibel ledare0.5 - 2.5 mm²
-
Area solid ledare0.5 - 2.5 mm²
-
Antal anslutningar1
-
Anslutningstyp1x växlande
Kapacitet
-
Antal moduler1
Dimensioner
-
Höjd87 mm
-
Bredd17,50 mm
-
Djup65 mm
Elektrisk ström
-
Acceptabel märkdriftström vid AC18 A
Utrustning
-
Antal NC-kontakter0
-
Antal slutande kontakter1
-
FrånslagsfördröjningNej
-
TillslagsfördröjningJa
Inställningar
-
Tidsfördröjning50 ms - 100 h
Spänning
-
Manöverspänning för 50 Hz24 - 240 V
-
Manöverspänning för 60 Hz24 - 240 V
-
Manöverspänning Us för DC24 - 240 V
-
MatarspänningAC/DC
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild EZD100
-

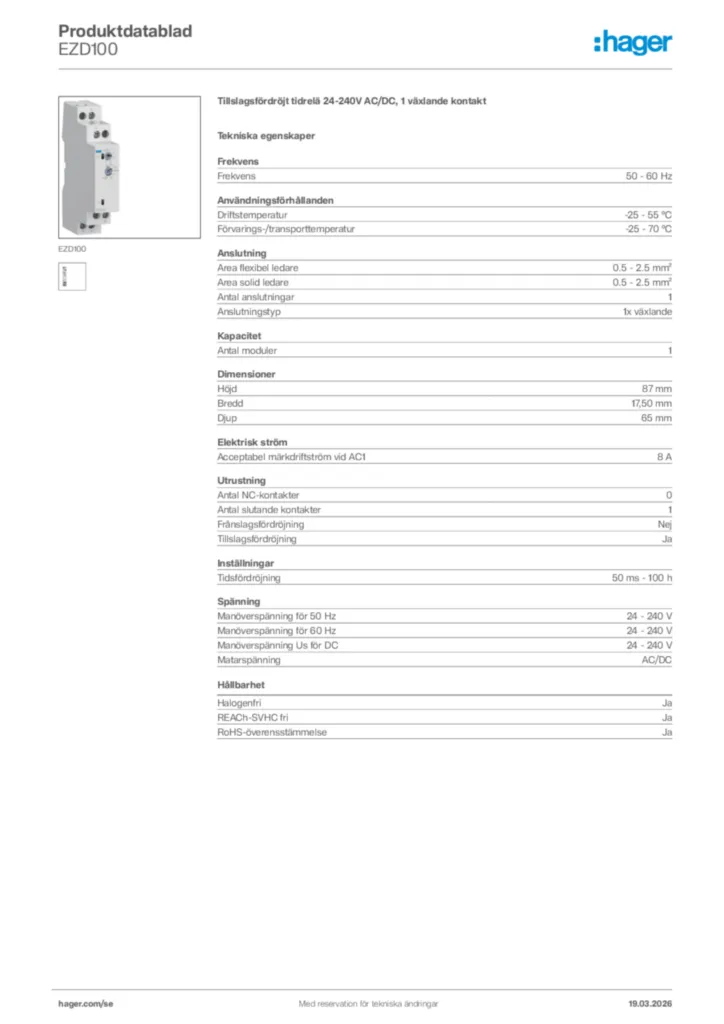

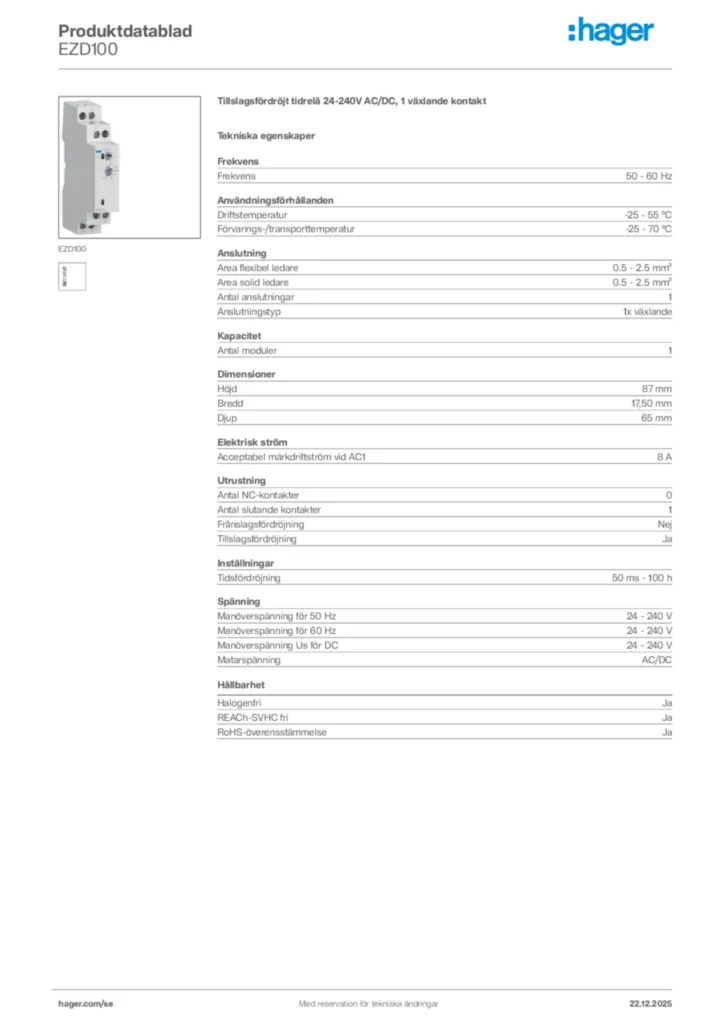

GeneratedProductDatasheet
Hager Produktdatablad EZD100
Tillslagsfördröjt tidrelä 24-240V AC/DC, 1 växlande kontakt
PDF -
Monteringsanvisning
Installationshandbok de-AT, de-DE, de-CH, en-AU, en-GB, en-NZ, en-US, fr-BE, fr-FR, fr-CH, it-IT, it-CH 2023-12-06
PDF662,41 kB -
Teknisk broschyr
Enklaval
Våra mest efterfrågade produkter | Hager
PDF10,28 MB -
Tillverkardeklaration CE
EU Declaration of Conformity
EU-försäkran (DoC) en-GB, fr-FR 2024-01-04
PDF315,09 kB
UKCA Declaration of Conformity
EU-försäkran (DoC) en-GB 2024-01-04
PDF269,56 kB
