Jordfelsbrytare 4-polig 40A typ G CJG440D (E-nr: 2163674) med skruvanslutning mot fasskena, 30mA felström. Jordfelsbrytare är korttidsfördröjd med 10 ms men som fortfarande löser inom tiden enligt allmän typ. Lämplig för större belysningsgrupper, strömförsörjning till datorer och andra grupper där strömspikar kan förekomma. Traditionella jordfelsbrytare kan lösa ut om det förekommer överspänningar pga transienter.

EAN

3250611610373

E-nr.

2163674

Förp

1 st

Jordfelsbrytare typ G med skruvanslutning 4-polig 40A, 30mA felström, 6kA CJG440D

Utgående produkt: kontakta din grossist för information om tillgänglighet

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Beröringsskydd 1 tillgängliga produkter
Hjälp/Signalkontakt 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

4P
Antal poler

4

Märkström IN

40 A
Nominell felström Idn

30 mA
Slut- brytförmåga Idm

1,50 kA
Nominell villkorlig kortslutningsström Inc enligt EN 61008-1

6 kA
Märkström vid -25°C

40 A
Märkström vid -20°C

40 A
Märkström vid -15°C

40 A
Märkström vid -10°C

40 A
Märkström vid -5°C

40 A
Märkström vid 0°C

40 A
Märkström vid 5°C

40 A
Märkström vid 10°C

40 A
Märkström vid 15°C

40 A
Märkström vid 20°C

40 A
Märkström vid 25°C

40 A
Märkström vid 30°C

40 A
Märkström vid 35°C

40 A
Märkström vid 40°C

40 A
Märkström vid 45°C

40 A
Märkström vid 50°C

40 A
Märkström vid 55°C

40 A
Märkström vid 60°C

40 A
Märkström vid 65°C

40 A
Märkström vid 70°C

40 A

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Typ av övre anslutning på normkomponeter

Skruvterminal
Typ av nedre anslutning på normkomponeter

BIConnect
Nominellt åtdragningsmoment

2,80 - 2,80 Nm

Märkdriftspänning Ue

230 - 400 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

440 V

Frekvens

50 - 50 Hz

Antal moduler

4

Passar DIN-skena

Ja

Läckströmstyp

A G
Kapslingsklass (IP)

IP20

Anslutningstyp

Skruvterminal
Anslutningsarea vid utgående med skruv, solid ledare

1 - 25 mm²
Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 16 mm²
Area flexibel ledare

16 mm²
Area solid ledare

25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Effektförlust vid IN

7,20 W

Max. höjd över havet

2000 m
Driftstemperatur

-25 - 40 °C

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

4000

Höjd

83 mm
Bredd

70 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

Certifieringar och dokument

REACh-certifikat CJG440D

PDF

RoHS-certifikat CJG440D

PDF

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild CJG440D

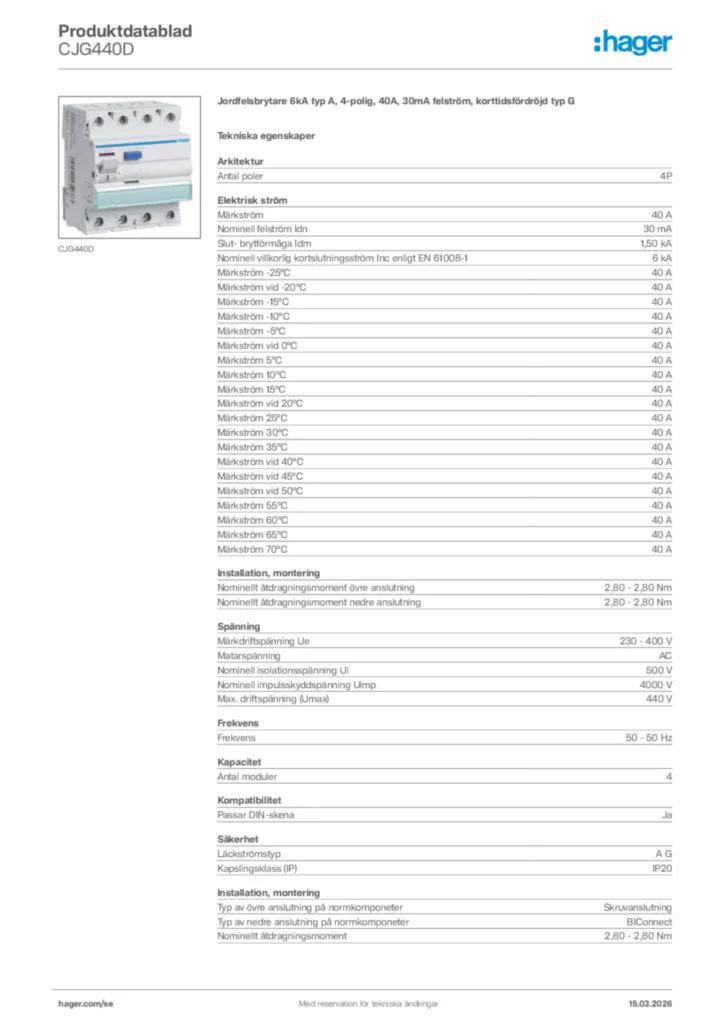

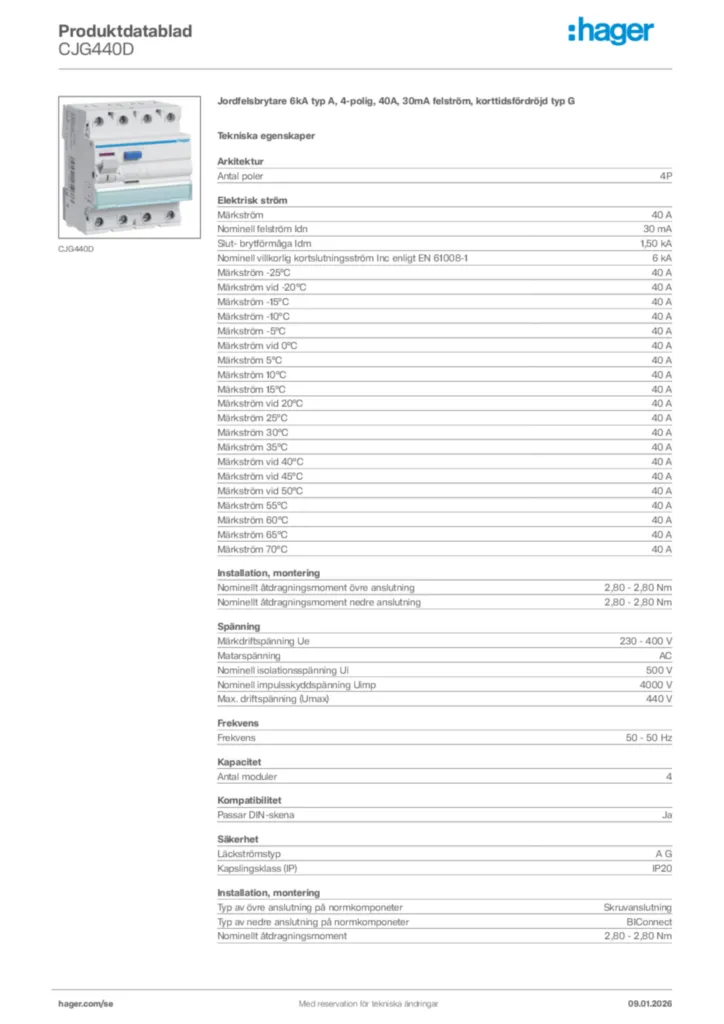

Produktdatablad
