Jordfelsbrytare 2-polig 25A typ A CDA225R (E-nr: 2163652) med skruvanslutning mot fasskena, 30mA felström. Lämplig för vägguttag, dimrar, switchade ström-försörjningar, stegmotorer, fläktar, ugnar. För att skydda personer, djur och egendom vid direkt och indirekt beröring.

EAN

3250611614432

E-nr.

2163652

Förp

1 st

Jordfelsbrytare (RCCB)

Jordfelsbrytare typ A med skruvanslutning 2-polig 25A, 30mA felström, 6kA CDA225R

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

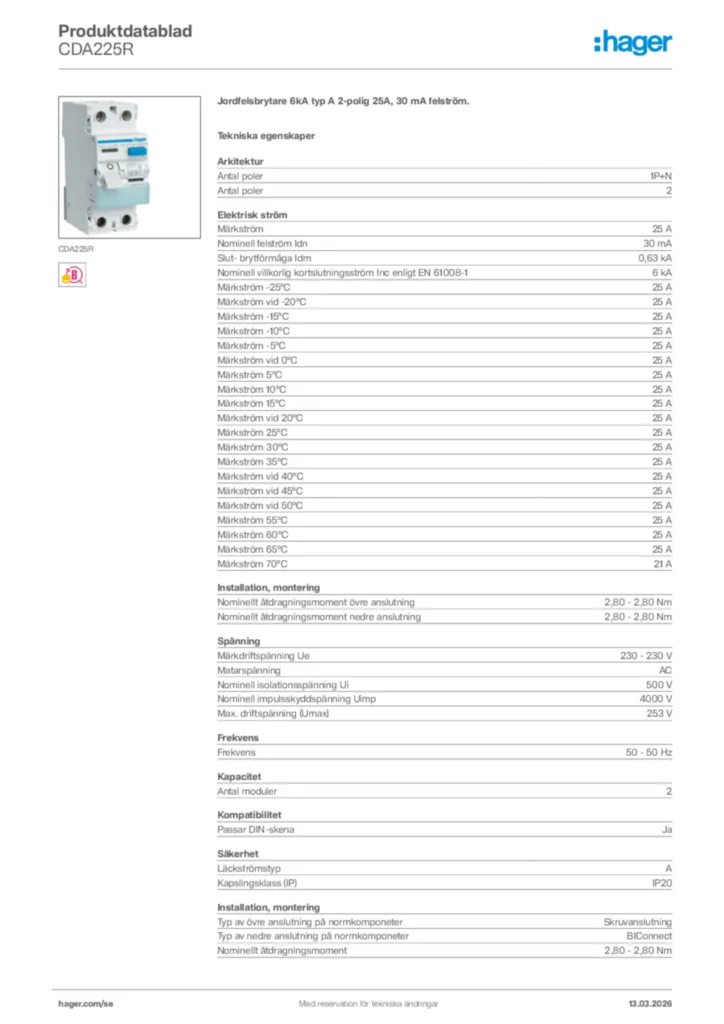

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N

Märkström

25 A
Nominell felström Idn

30 mA
Slut- brytförmåga Idm

0,63 kA
Nominell villkorlig kortslutningsström Inc enligt EN 61008-1

6 kA
Märkström -25°C

25 A
Märkström vid -20°C

25 A
Märkström -15°C

25 A
Märkström -10°C

25 A
Märkström -5°C

25 A
Märkström vid 0°C

25 A
Märkström 5°C

25 A
Märkström 10°C

25 A
Märkström 15°C

25 A
Märkström vid 20°C

25 A
Märkström 25°C

25 A
Märkström 30°C

25 A
Märkström 35°C

25 A
Märkström vid 40°C

25 A
Märkström vid 45°C

25 A
Märkström vid 50°C

25 A
Märkström 55°C

25 A
Märkström 60°C

25 A
Märkström 65°C

25 A
Märkström 70°C

21 A

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect
Nominellt åtdragningsmoment

2,80 - 2,80 Nm

Märkdriftspänning Ue

230 - 230 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

253 V

Frekvens

50 - 50 Hz

Antal moduler

2

Passar DIN-skena

Ja

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Area flexibel ledare

16 mm²
Area solid ledare

25 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Total effektförlust vid nominell märkström

2,32 W

Max. höjd

2000 m

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

4000

Höjd

83 mm
Bredd

35 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
