Personskyddbrytare QC 3x1 polig + nolla, 13A C-karakteristik, 6kA, 30mA, typ A ADZ363D

Name: ADZ363D
Brand: Hager
SKU: ADZ363D

Personskyddsbrytare 3 x 1- polig + N med snabbanslutning QuickConnect ADZ3363D (E-nr:2163825) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 13A med C-karakterisk och har en brytförmåga på 6kA samt en felström på 30mA. Produkten är tre 1-poliga dvärgbrytare för tre 230 V strömkretsar med en jordfelsbrytare.

EAN

3250611020172

E-nr.

2163825

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

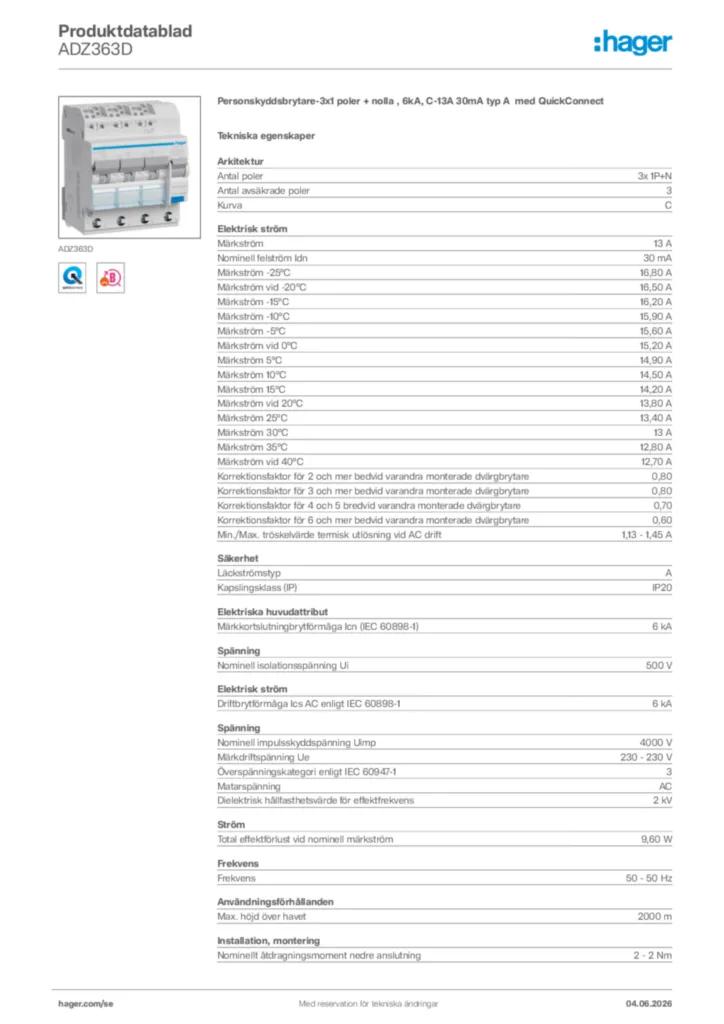

Produktdatablad

Komplettera ditt system

Sammankopplingsledare 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

3x 1P+N
Kurva

C

Märkdriftspänning Ue

230 - 230 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 50 Hz

Märkström

13 A
Driftbrytförmåga Ics AC enligt IEC 60898-1

6 kA
Märkström -25°C

16,80 A
Märkström vid -20°C

16,50 A
Märkström -15°C

16,20 A
Märkström -10°C

15,90 A
Märkström -5°C

15,60 A
Märkström vid 0°C

15,20 A
Märkström 5°C

14,90 A
Märkström 10°C

14,50 A
Märkström 15°C

14,20 A
Märkström vid 20°C

13,80 A
Märkström 25°C

13,40 A
Märkström 30°C

13 A
Märkström 35°C

12,80 A
Märkström vid 40°C

12,70 A
Märkström vid 45°C

12,50 A
Märkström vid 50°C

12,40 A
Märkström 55°C

12,20 A
Märkström 60°C

12,10 A
Märkström 65°C

11,90 A
Märkström 70°C

11,70 A
Nominell felström Idn

30 mA
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

6 kA

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2 - 2 Nm

Läckströmstyp

A

Total effektförlust vid nominell märkström

9,60 W

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 4 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 4 mm²
Anslutningstyp

quickconnect

Driftstemperatur

-25 - 70 °C
Förvarings-/transporttemperatur

-25 - 80 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3

Antal moduler

4

Höjd

86 mm
Bredd

71 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
